Tulajdonságok
| Változat | Rendszerkábel, RJ45 IP 20, RJ45 IP 20, Cat.5 (ISO/IEC 11801), Radox GKW S, 4 m |
| Rendelési szám | 1421710040 |

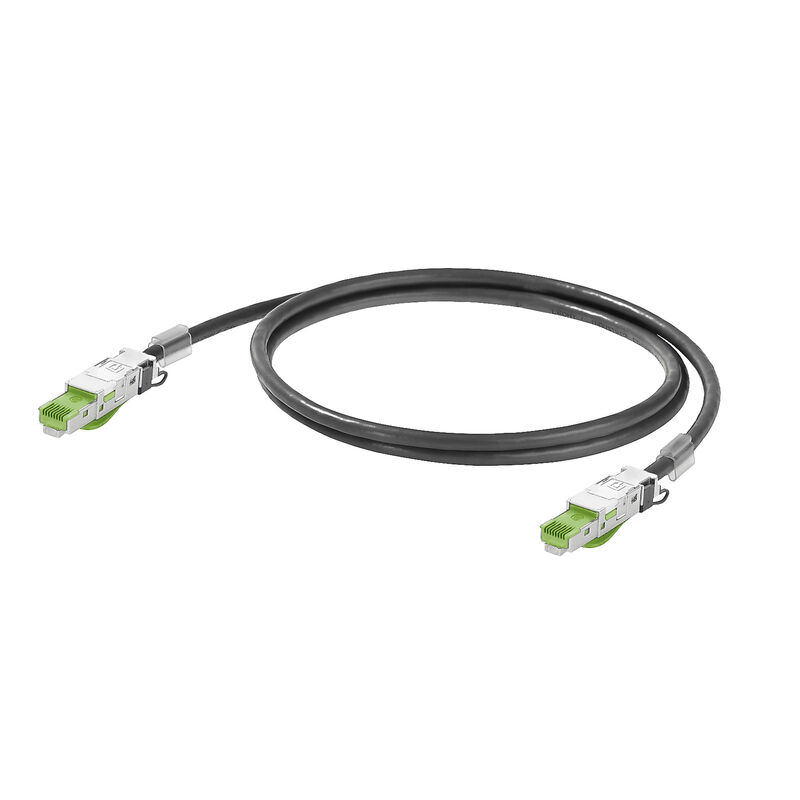

| Típus | IE-C5DB4WE0040A70A70-E |
| GTIN (EAN) | 4050118240627 |
| Qty. | 1 Darab |
| Hossz | 4 m |
| Hossz, inch | 157,48 inch |
| Nettó tömeg | 295 g |
| Tárolási hőmérséklet | -40 °C...90 °C |
| Üzemi hőmérséklet | -40 °C...90 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| A lángok függőlegesen terjednek a kötegelt kábelekben |
According to BS4066-3
DIN EN 50266-2-5 According to IEC 60332-3-25 D |
| Fire protection in buses | Az ISO 6722-1 5,22 (UN ECE-R 118,01) szerint |
| Fluortartalom | According to EN 60684-2 Section 45.2 |
| Füst korrozív tulajdonsága | to IEC 60754-2 |
| Füstzáró |
According to BS 6853 Appendix D
in accordance with EN 50268-2 According to IEC 61034-2 |
| Hidrogén-halid tartalom |
According to EN-50267-2-1
According to IEC 60754-1 |
| Mérgező gázok | According to BS 6853 Appendix B |
| Többvezetékes fém adat- és vezérlőkábel | According to EN50288-2-2 |
| Vasúti járművek tűzbiztonsága |
According to DIN 5510-2 fire safety levels 1,2,3,4
According to BS 6853 According to EN50288-2-2 According to EN 45545, HL1 - HL3 |
| Csatlakozó, standard | IEC 60603-7-51 |
| A lángok függőlegesen terjednek a kötegelt kábelekben |
According to BS4066-3
DIN EN 50266-2-5 According to IEC 60332-3-25 D |
| Csatlakozó, standard | IEC 60603-7-51 |
| Fluortartalom | According to EN 60684-2 Section 45.2 |
| Füst korrozív tulajdonsága | to IEC 60754-2 |
| Füstzáró |
According to BS 6853 Appendix D
in accordance with EN 50268-2 According to IEC 61034-2 |
| Hidrogén-halid tartalom |
According to EN-50267-2-1
According to IEC 60754-1 |
| Mérgező gázok | According to BS 6853 Appendix B |
| Többvezetékes fém adat- és vezérlőkábel | According to EN50288-2-2 |
| Vasúti járművek tűzbiztonsága |
According to DIN 5510-2 fire safety levels 1,2,3,4
According to BS 6853 According to EN50288-2-2 According to EN 45545, HL1 - HL3 |
| Keresztmetszet | 2*2*AWG 22/7 - 2*2*0,36 mm² |
| Köpeny anyaga | Radox GKW S |
| Köpeny színe | fekete |
| Köpenyátmérő, max. | 7 mm |
| Köpenyátmérő, min. | 6,2 mm |
| Sodratok | 7 |
| Szigetelés keresztmetszete | 1,58 mm |
| Árnyékolás | SF/UTP |
| Kategória | Cat.5 (ISO/IEC 11801) |
| Füst korrozív tulajdonsága | to IEC 60754-2 |
| Füstzáró |
According to BS 6853 Appendix D
in accordance with EN 50268-2 According to IEC 61034-2 |
| Halogén | IEC 60754-2 szerint halogénmentes |
| Kopásállóság | nagyon jó |
| Min. hajlítási sugár, ismétlődő | 6 *átmérő |
| Olajokkal szembeni ellenállás | in accordance with EN 50306-3 |
| Csatlakozó, bal | RJ45, IP20, dugós érintkező, egyenes, csatlakozó, Cink présöntvény, árnyékolt |
| Csatlakozó, jobb | RJ45, IP20, dugós érintkező, egyenes, csatlakozó, Cink présöntvény, árnyékolt |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_181245) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1421710040) |
| Product Change Notification |
[PCN-PB47-20230322-A-EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_296362)
[PCN-PB47-20230322-A-DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_296363) |
| User Documentation |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9,1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| ROHS | Megfelel |
