Tulajdonságok

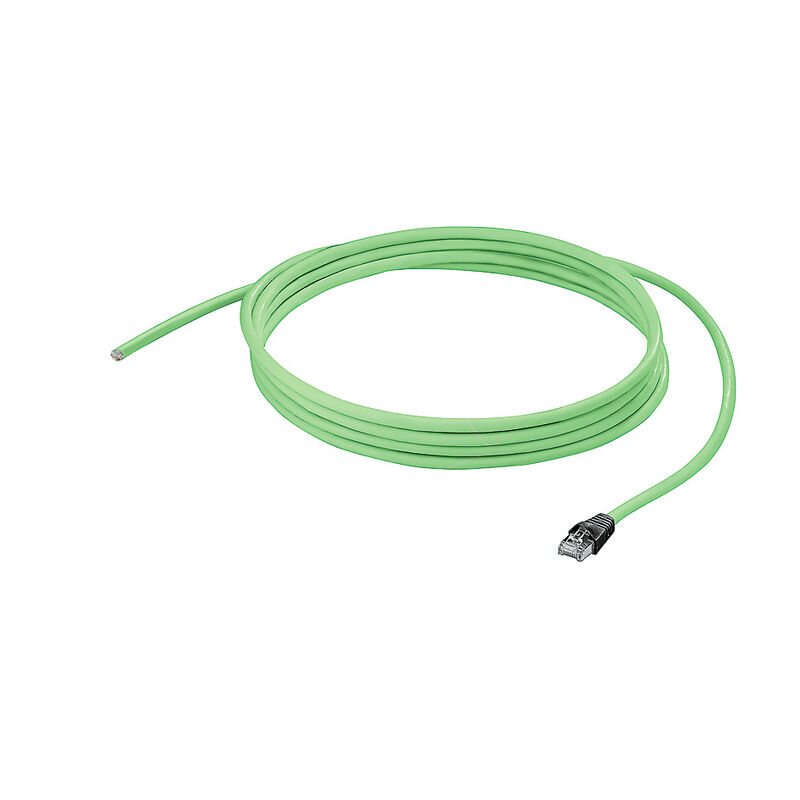

| Változat | Energialánc kábel, PROFINET, RJ45 IP 20, Nyitott, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PUR, 3 m |
| Rendelési szám | 2585370030 |
| Típus | IE-C5DD4UG0030A60XXX-E |
| GTIN (EAN) | 4050118597523 |
| Qty. | 1 Darab |
| Hossz | 3 m |
| Hossz, inch | 118,11 inch |
| Nettó tömeg | 120 g |
| Tárolási hőmérséklet | -50 °C...70 °C |
| Üzemi hőmérséklet | -40 °C...70 °C |
| Telepítési hőmérséklet | -20 °C...60 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Standard, szigetelőanyag | DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3) |
| Standard, vezetékanyag | DIN EN 13602 Cu-ETP-A |
| Standard, árnyékoló anyag | DIN EN 13602 Cu-ETP-A..B |
| Standard, szigetelőanyag | DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3) |
| Standard, vezetékanyag | DIN EN 13602 Cu-ETP-A |
| Standard, árnyékoló anyag | DIN EN 13602 Cu-ETP-A..B |
| Belső köpeny átmérője | 3,9 mm |
| Keresztmetszet | 4*AWG 22/7 - 0,32 mm² |
| Komplett árnyékolás |
Alumínium fólia
Vörösréz drótból készült árnyékoló fonat |
| Köpeny anyaga | PUR |
| Köpeny anyagvastagsága | 0,9 mm |
| Köpeny színe | zöld (RAL 6018) |
| Köpenyátmérő, max. | 6,7 mm |
| Köpenyátmérő, min. | 6,3 mm |
| Sodratok | 7 |
| Standard megnevezések | 2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC |
| Szigetelés | PE |
| Szigetelés keresztmetszete | 1,5 mm |
| Töltő | Központi elemként |
| Vezeték anyag | Többeres ónozott rézhuzal |
| Vezeték érszigetelésének vastagsága | 0,38 mm |
| Vezetékek száma | 4 |

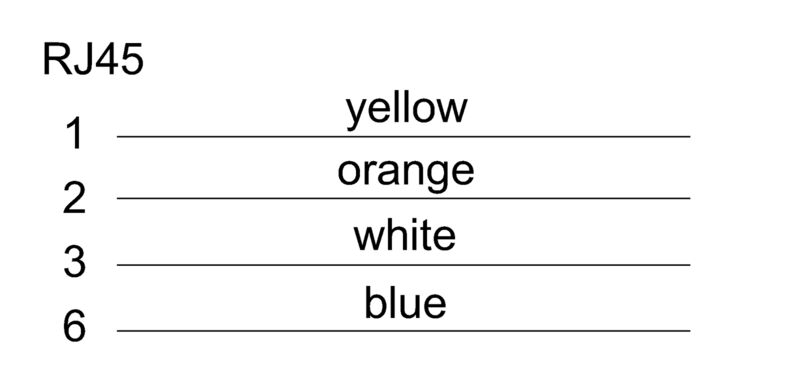

| Vezetékek – vezetékpárok színsorrendje | fehér, sárga, kék, narancssárga |
| Vezetékerek elrendezése | Csillagnégyes |
| Árnyékolás | SF/UTP |
| Árnyékoló fonat vastagsága | 0,13 mm |
| Árnyékoló fonat átfedése | 85 % |
| Differenciáló ellenállás | 3 % |
| Döntés késleltetése | 40 ns/100m |
| Hurokellenállás | 120 Ω/km |
| Jellemző impedancia | 100± 15 Ω 1–100 MHz-en |
| Jelterjedési idő | 5,3 ns/m |
| Kapacitás 1 kHz-en | 52 nF/km |
| Kategória | Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B) |
| Operating voltage (UL rating) | 600 V |
| Sebesség | 180 m/min |
| Test voltage: wire-wire-shield | 2000 Veff/ 50 Hz; 1 perc |
| Átviteli impedancia | 20 mΩ/m 10 MHz-en |
| Üzemi feszültség, UL | 600 V |
| Gyorsulás | 4 m/s² |
| Hajlítási ciklusok | 3 millió |
| Halogén | IEC 60754-2 szerint halogénmentes |
| Húzóerő | ≤ 150 N |
| Kopásállóság | nagyon jó |
| Lángterjedéssel szembeni ellenállás | in accordance with IEC 60332-1 |
| Min. hajlítási sugár, csak egyszer | 5 x kábelátmérő |
| Min. hajlítási sugár, ismétlődő | 7,5 x kábelátmérő |
| Olajokkal szembeni ellenállás | in accordance with IEC 60811-2-1 |
| Sebesség | 180 m/min |
| Szilikonmentes | Igen |
| Tűzterjedés | Nem |
| UV-álló | Igen |
| Csatlakozó, bal | RJ45, IP20, dugós érintkező, egyenes, Műanyag, árnyékolt |
| Csatlakozó, jobb | szabad vezetékvég |
| Approval/Certificate/Document of Conformity | [PROFINET Manufacturer's Declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_67339) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9,1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| Jóváhagyások |   |
| ROHS | Megfelel |
