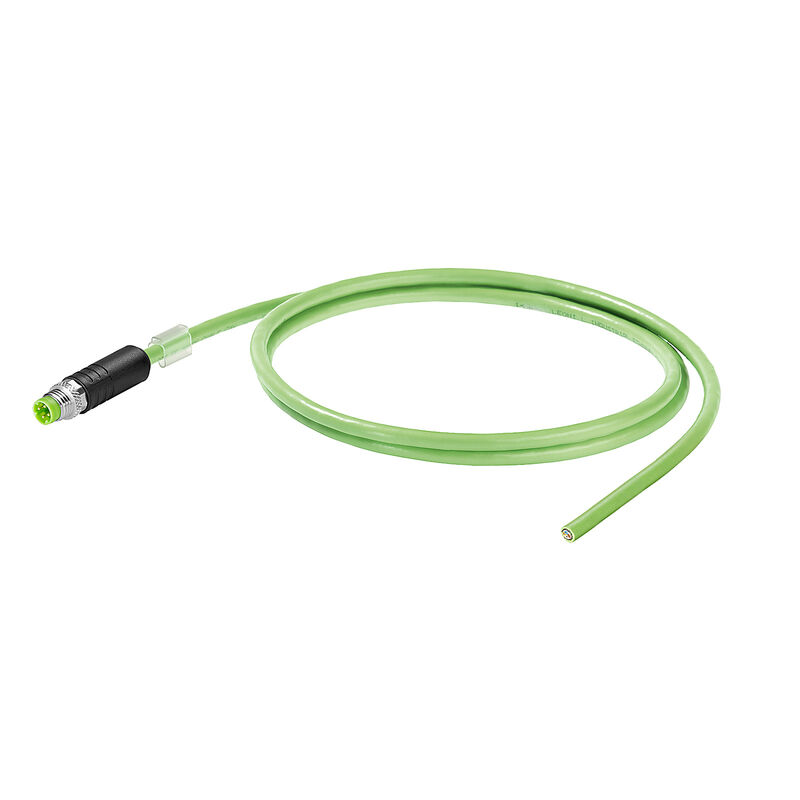

Cavi per installazione in catene portacavi, PROFINET, Codificato D M8 – pin diritto IP67, aperto, Cat. 5 (ISO/IEC 11801) / Cat. 5e (TIA T568-B), PUR, 3 m

ID výrobku 2706150030
Download datablad Supporto ingegneristico
Prodotti correlati 57
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Standard specifici per cavo Standard generali Norme Struttura del cavo Proprietà elettriche cavo Proprietà meccaniche e del materiale dei cavi Connettore maschio sx Connettore maschio dx Classificazioni

Omologazioni

ROHS
Conforme

Dati generali per l’ordinazione

Versione
Cavi per installazione in catene portacavi, PROFINET, Codificato D M8 – pin diritto IP67, aperto, Cat. 5 (ISO/IEC 11801) / Cat. 5e (TIA T568-B), PUR, 3 m
N. d’ordine
2706150030
Type
IE-C5DD4UG0030DCSXXX-E
GTIN (EAN)
4050118742749
CPZ
1 Pezzo

Dimensioni e pesi

Längd
3 m
Lunghezza (pollici)
118,11 inch
Peso netto
189,9 g

Temperature

Temperatura di magazzinaggio
-50 °C...70 °C
Temperatura d'esercizio
-40 °C...70 °C
Temperatura di posa
-20 °C...60 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Standard specifici per cavo

Norma Materiale dei conduttori
DIN EN 13602 Cu-ETP-A
Norma Materiale di isolamento
DIN EN 50290-2-23 (VDE 0819) tabella 2/A (HD 624.3)
Norma Materiale di schermatura
DIN EN 13602 Cu-ETP-A..B

Standard generali

Steckverbinder Norm
IEC 61076-2-114

Norme

Connettori a norma
IEC 61076-2-114
Norma Materiale di isolamento
DIN EN 50290-2-23 (VDE 0819) tabella 2/A (HD 624.3)
Standard, shielding material
DIN EN 13602 Cu-ETP-A..B
Standardní, materiál vodiče
DIN EN 13602 Cu-ETP-A

Struttura del cavo

PE
Arrangement of wire cores
Quad
Colour sequence or wires - wire pairs
bianco, giallo, blu, arancione
Complete shielding
Foglio de alluminio
Calza di schermatura con fili di rame
Cross-section
4*AWG 22/7 - 0,32 mm²
Diameter of inner sheathing
3,9 mm
Filler
Come elemento centrale
Insulation cross-section
1,5 mm
Material del revestimiento
PUR
Number of wires
4
Overlap of shielding braid
85 %
Sheath diameter, max.
6,7 mm
Sheath diameter, min.
6,3 mm
Sheathing colour
Verde (RAL 6018)
Sheathing material thickness
0,9 mm
Shielding
SF/UTP
Shielding braid thickness
0,13 mm
Standard designations
2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC
Strands
7
Wire core insulation thickness
0,38 mm
Wire material
Conduttore semirigido in rame stagnato

Proprietà elettriche cavo

Capacity at 1 kHz
52 nF/km
Category
Cat. 5 (ISO/IEC 11801) / Cat. 5e (TIA T568-B)
Delay skew
40 ns/100m
Jelterjedési idő
5,3 ns/m
Loop resistance
120 Ω/km
Operating voltage (UL rating)
600 V
Speed
180 m/min
Передаточный импеданс
20 mΩ/m a 10 MHz
Характеристический импеданс
100 ± 15 Ω a 1-100 MHz
작동 전압, UL
600 V
저항 차이
3 %
테스트 전압: 와이어-와이어-차폐
2000 Veff, 50 Hz, 1 min

Proprietà meccaniche e del materiale dei cavi

accelerazione
4 m/s²
Alogeni
Esente da alogeni a norma IEC 60754-2
cicli di piegatura
3 Mio
Esente da silicone
Sì
Forza d'estrazione
≤ 150 N
Raggio di curvatura min, ripetuto
7,5 x diametro cavo
Raggio di curvatura min., una sola volta
5 x diametro cavo
Resistente ai raggi UV
Sì
Resistenza agli olii
A norma IEC 60811-2-1
Resistenza all'abrasione
molto buona
Resistenza alla fiamma
A norma IEC 60332-1
Trasmissione del fuoco
No
Velocità
180 m/min

Connettore maschio sx

Spina di collegamento a sinistra
M8, Codificato D, IP67, Contatto maschio, Diritto, Spina di collegamento, Plastica, schermate

Connettore maschio dx

Spina di collegamento a destra
estremità conduttore libera

Classificazioni

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
