IE-C5DS4VG0015MCSMCS-E

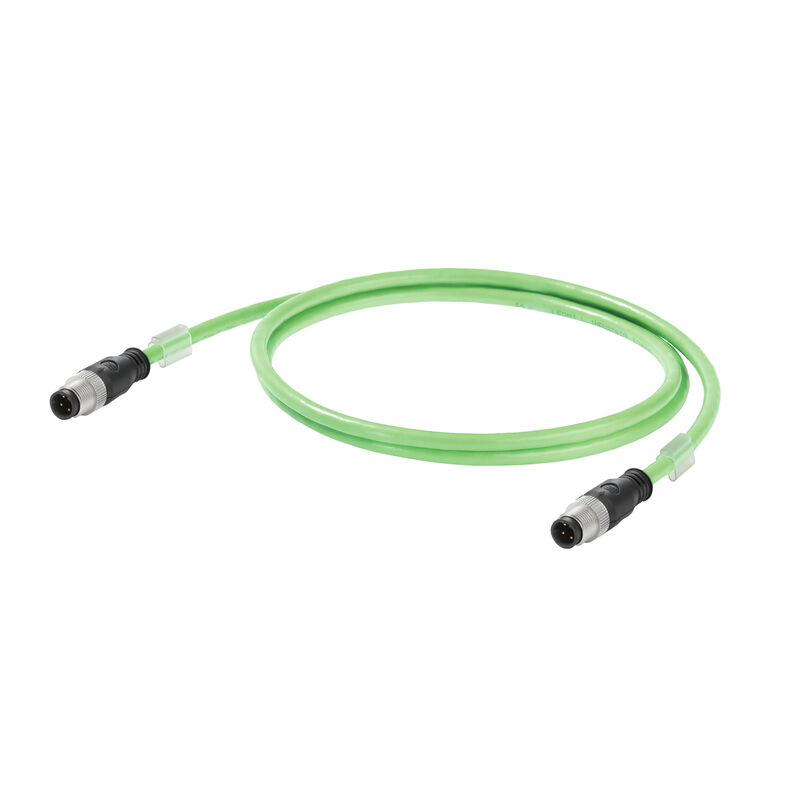

Systémový kabel, M12 D-kódování – IP 67 rovný konektor samec, M12 D-kódování – IP 67 rovný konektor samec, Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B), PVC, 1.5 m

ID výrobku 1102190015
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příbuzné výrobky 18
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Standardy specifické pro kabel Obecné standardy Standardy Конструкция кабеля Elektriska egenskaper kabel Mechanické a materiálové vlastnosti kabelu Konektor, vlevo Konektor, pravý Klasifikace

Osvědčení

Approvals
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E316369

Všeobecné objednací údaje

Version
Systémový kabel, M12 D-kódování – IP 67 rovný konektor samec, M12 D-kódování – IP 67 rovný konektor samec, Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B), PVC, 1.5 m
Order No.
1102190015
Type
IE-C5DS4VG0015MCSMCS-E
GTIN (EAN)
4032248876938
Qty.
1 ks

Rozměry a hmotnosti

Length
1,5 m
Délka (v palcích)
59,055 inch
Čistá hmotnost
116,16 g

Teploty

Storage temperature
-40 °C...80 °C
Operating temperature
-40 °C...70 °C
Installation temperature
-40 °C...80 °C

Shoda produktu s prostředím

RoHS Compliance Status
V souladu s výjimkou
Exemption RoHS (le cas échéant/connue)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Standardy specifické pro kabel

Standard, assembly
UL-Style 21694
Standard, insulating material
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
Standard, shielding material
DIN EN 13602 Cu-ETP-A..B
Standard, wire material
DIN EN 13602 Cu-ETP-A

Obecné standardy

Standardní konektor
IEC 61076-2-101
Č. osvědčení (cULus)
E316369

Standardy

Standard, izolační materiál
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
Standardní konektor
IEC 61076-2-101
Standardní, materiál stínění
DIN EN 13602 Cu-ETP-A..B
Standardní, materiál vodiče
DIN EN 13602 Cu-ETP-A
Standardní, sestava
UL-Style 21694

Конструкция кабеля

Arrangement of wire cores
Star quad
Colour sequence or wires - wire pairs
bílá, žlutá, modrá, oranžová
Complete shielding
Hliníková fólie
Stínicí oplet vyroben z měděných drátků
Cross-section
4*AWG 22/7 - 0,32 mm²
Diameter of inner sheathing
4,05 mm
Filler
Jako centrální prvek
Insulation
PE
Insulation cross-section
1,5 mm
Mantelfarbe
zelená (RAL 6018)
Material sheath
PVC
Number of wires
4
Overlap of shielding braid
85 %
Sheath diameter, max.
6,7 mm
Sheath diameter, min.
6,3 mm
Sheathing material thickness
0,9 mm
Shielding
SF/UTP
Shielding braid thickness
0,13 mm
Standard designations
2YY(ST)CY 2x2x0,75/1,5-100 LI VZN GN
Strands
7
Wire material
Stáčený pocínovaný měděný vodič

Elektriska egenskaper kabel

Category
Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B)
Characteristic impedance
100 ± 5 Ω při 100MHz
Loop resistance
120 Ω/km
Operating voltage (UL rating)
600 V
Operating voltage, UL
600 V
Signal propagation time
5,3 ns/m
Test voltage: wire-wire-shield
2000 Vef, 50 Hz, 1 min
Transfer impedance
20 mΩ/m při 10 MHz

Mechanické a materiálové vlastnosti kabelu

Halogen
Ano
Radio de flexión, mín., Único
3,5 *průměr
Radio de torsión mínimo, repetido
7,5 *průměr
Resistencia a la abrasión
dobré
Retardo de llama
in accordance with IEC 60332-1 / UL 1685

Konektor, vlevo

Clavija de conexión izquierda
M12, D-kódování, IP67, Kontakt samec, přímý, konektor, Plast, stíněné

Konektor, pravý

Plug right
M12, D-kódování, IP67, Kontakt samec, přímý, konektor, Plast, stíněné

Klasifikace

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
