IE-C6FS8UG0500A40A40-G
IE-C6FS8UG0500A40A40-G
Koppling
IE-C6FS8UG0500A40A40-G
Profilritning

IE-C6FS8UG0500A40A40-G

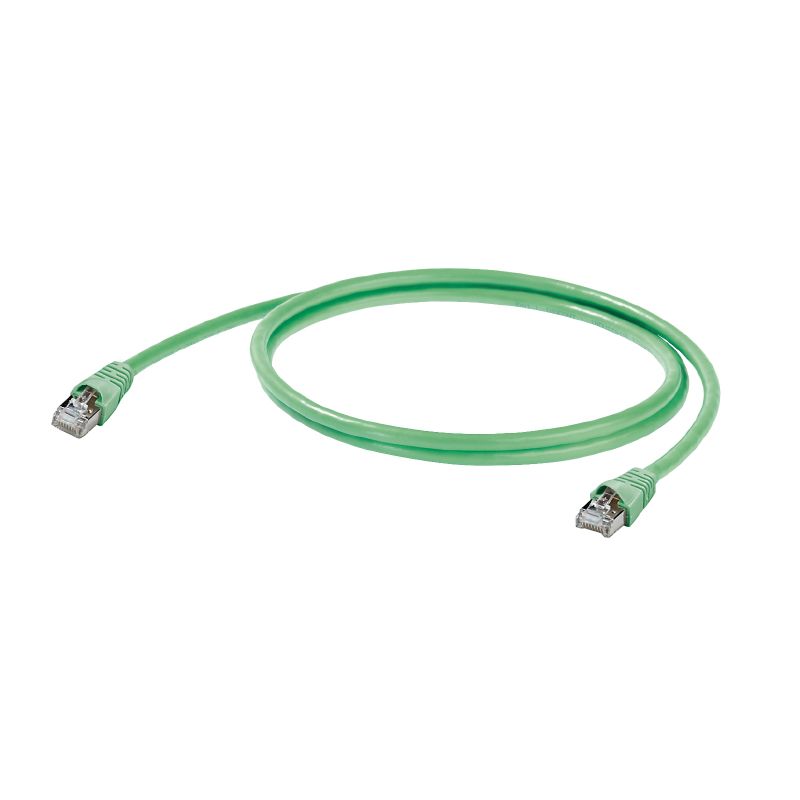

Системный кабель, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), Полиуретан, 50 m

№ продукта 8941350500
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 2 Связанные продукты 24
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Standardy specifické pro kabel Elektrické vlastnosti Obecné standardy Standardy Struktura kabelu Elektrické vlastnosti kabelu Mechanické a materiálové vlastnosti kabelu Штекер Вилка левосторонняя Вилка правосторонняя Классификации

Сертификаты

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E316369

Основные данные для заказа

Verze
Системный кабель, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), Полиуретан, 50 m
Číslo objednávky
8941350500
Typ
IE-C6FS8UG0500A40A40-G
GTIN (EAN)
4032248863754
Množství
1 Штука

Размеры и массы

Délka
50 m
Длина (в дюймах)
1 968,504 inch
Масса нетто
1 990 g

Температуры

Skladovací teplota
-40 °C...85 °C
Provozní teplota
-40 °C...85 °C
Teplota instalace
-10 °C...60 °C

Экологическое соответствие изделия

Stav souladu se směrnicí RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Standardy specifické pro kabel

Korozivní účinky výparů
According to EN50288-2-2
Všeobecné příslušenství komunikačního kabelu
ISO / IEC 11801:2002
ANSI / TIA / EIA-568-B.2-10
EN 50173-1:2007

Elektrické vlastnosti

PoE / PoE+
odpovídá IEEE 802.3at

Obecné standardy

Standardní konektor
IEC 60603-7-51
Č. osvědčení (cULus)
E316369

Standardy

Korozivní účinky výparů
According to EN50288-2-2
Standardní konektor
IEC 60603-7-51
Všeobecné příslušenství komunikačního kabelu
ISO / IEC 11801:2002
ANSI / TIA / EIA-568-B.2-10
EN 50173-1:2007

Struktura kabelu

Barevná posloupnost vodičů – párů vodičů
bílá - modrá, bílá - oranžová, bílá - zelená, bílá - hnědá
Barva opláštění
Zelená
Izolace
PE
Kompletní stínění
Stínicí oplet vyroben z měděných drátků
Materiál pláště
PUR
Materiál vodiče
Stáčený pocínovaný měděný vodič
Počet vodičů
8
Prameny
7
Průměr pláště, max.
6,4 mm
Průměr pláště, min.
6 mm
Průřez
4*2*AWG 27/7 - 4*2*0,1 mm²
Průřez izolace
1,02 mm
Překrývání opletu stínění
60 %
Stínění
S/FTP
Stínění páru vodičů
Hliníková fólie
Uspořádání jader vodiče
Kroucený pár

Elektrické vlastnosti kabelu

Charakteristická impedance
100 ± 15 Ω při 1-100 MHz
100 ± 22 Ω při 100-250 MHz
100 ± 25 Ω při 250-600 MHz
Doba propagace signálu
4,27 ns/m
Kapacita při 1 kHz
46 nF/km
Kategorie
<20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010)
Přenosová rychlost
10 Gbit/s
Zkušební napětí: stínění vodič-vodič
750 В пост. тока, 1 мин.
Zpožděné zkreslení
25 ns/100m

Mechanické a materiálové vlastnosti kabelu

Bez obsahu silikonu
Ano
Halogen
bez halogenů, podle IEC 60754-2
Korozivní účinky výparů
According to EN50288-2-2
Odolnost proti opotřebení
velmi dobré
Odolnost proti šíření ohně
in accordance with IEC 60332-1 / UL 1581 FT2
Odolnost vůči olejům
in accordance with IEC 60811-2-1
Odolné proti UV záření
Ano
Poloměr ohybu, min., jen jednou
5 *průměr
Poloměr ohybu, min., opakovaný
10 x průměr kabelu

Штекер

Zástrčka vlevo
RJ45, IP20, штыревой контакт, прямой, штекер, Пластмасса, экранированный
Zástrčka vpravo
RJ45, IP20, штыревой контакт, прямой, штекер, Пластмасса, экранированный

Вилка левосторонняя

Zástrčka vlevo
RJ45, IP20, штыревой контакт, прямой, штекер, Пластмасса, экранированный

Вилка правосторонняя

Zástrčka vpravo
RJ45, IP20, штыревой контакт, прямой, штекер, Пластмасса, экранированный

Классификации

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
