Tulajdonságok
Változat | FrontCom, Insert Power US, Type B, Aljzatos csatlakozó, US |
Rendelési szám | 1450800000 |

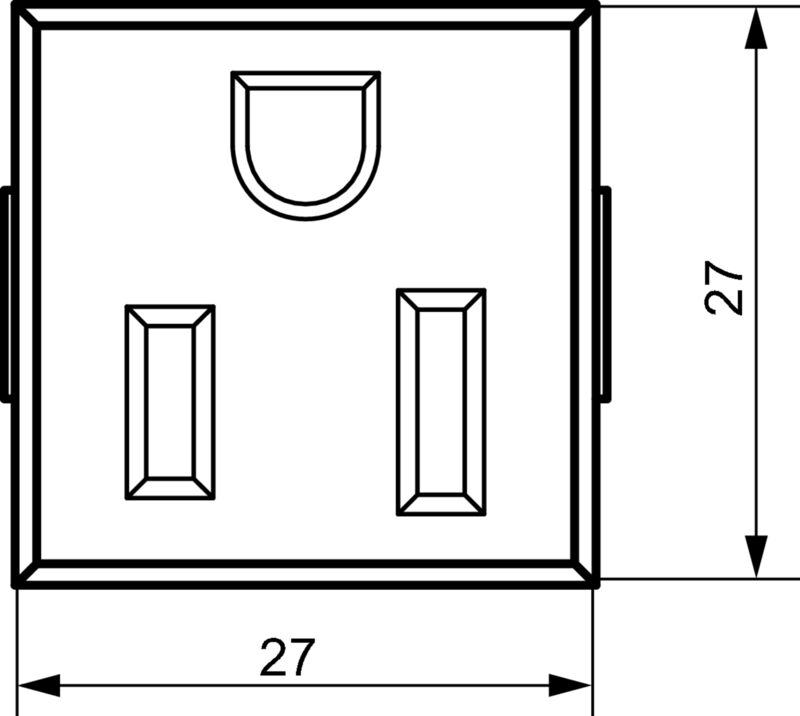

Típus | IE-FCI-PWS-US |
GTIN (EAN) | 4050118255638 |
Qty. | 1 Darab |
Nettó tömeg | 10,76 g |
Üzemi hőmérséklet | -20 °C...85 °C |
RoHS megfelelőségi állapot | Megfelel |
REACH SVHC | Lead 7439-92-1 |
Betét típusa | Insert Power US |
Connector face | Type B |
Védelmi osztály | IP20 (első oldal) |
Csatlakozás típusa |
Forrasztott csatlakozás
FS 4,8 x 0,8 |
Vezetékcsatlakozási keresztmetszet, merev | ... |
Vezetékcsatlakozási keresztmetszet, rendkívül rugalmas, érvéghüvellyel | ... |
Vezetékcsatlakozási keresztmetszet, rendkívül rugalmas, érvéghüvely nélkül | ... |
Vezetékcsatlakozási keresztmetszet, rugalmas, érvéghüvellyel | ... |
Vezetékcsatlakozási keresztmetszet, rugalmas, érvéghüvely nélkül | ... |
Ház fő anyaga | PA 66 |
Névleges feszültség (AC) | 125 V |
Névleges áram | 15 A |
Szigetelés erőssége | ≥ 100 MΩ, 500 V DC-nél |
Átmeneti ellenállás | ≤ 30 mΩ |
Szigetelés erőssége | ≥ 100 MΩ, 500 V DC-nél |
Átmeneti ellenállás | ≤ 30 mΩ |
Tanúsítvány sz. (DNV) | TAA000022B |
Tanúsítvány száma (cURus) | E340886 |
Tanúsítvány száma (UR) | E479233 |
Termékinformáció | Az US aljzat érintésvédelme kötelező (1491920000 vagy 1450820000 tartozékok) |
Approval/Certificate/Document of Conformity | [GL_FrontCom](https://mdcop.weidmueller.com/mediadelivery/asset/900_58424) |
Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_102276) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1450800000) |
User Documentation |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) [Designation key / Type key](https://mdcop.weidmueller.com/mediadelivery/asset/900_90844) |
Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
Kiadványok |
[MB FREECONCONTACT EN](http://download.weidmueller.com/asset/download/file/38173)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
ETIM 6.0 | EC001121 |
ETIM 7.0 | EC001121 |
ETIM 8.0 | EC001121 |
ETIM 9.0 | EC001121 |
ECLASS 9.0 | 27-44-03-90 |
ECLASS 9,1 | 27-18-90-90 |
ECLASS 10.0 | 27-44-03-90 |
ECLASS 11.0 | 27-44-03-90 |
ECLASS 12.0 | 27-18-28-92 |
ECLASS 13.0 | 27-18-28-92 |
ECLASS 14.0 | 27-18-28-92 |
Jóváhagyások | ![CURUS](/picture/CURUS.gif) ![DETNORVER](/picture/DETNORVER.gif) ![UR](/picture/UR.gif) |
ROHS | Megfelel |
UL File Number Search | [UL weboldal](LINK/UL_search.html) |
Tanúsítvány száma (UR) | E479233 |
Tanúsítvány száma (cURus) | E340886 |
