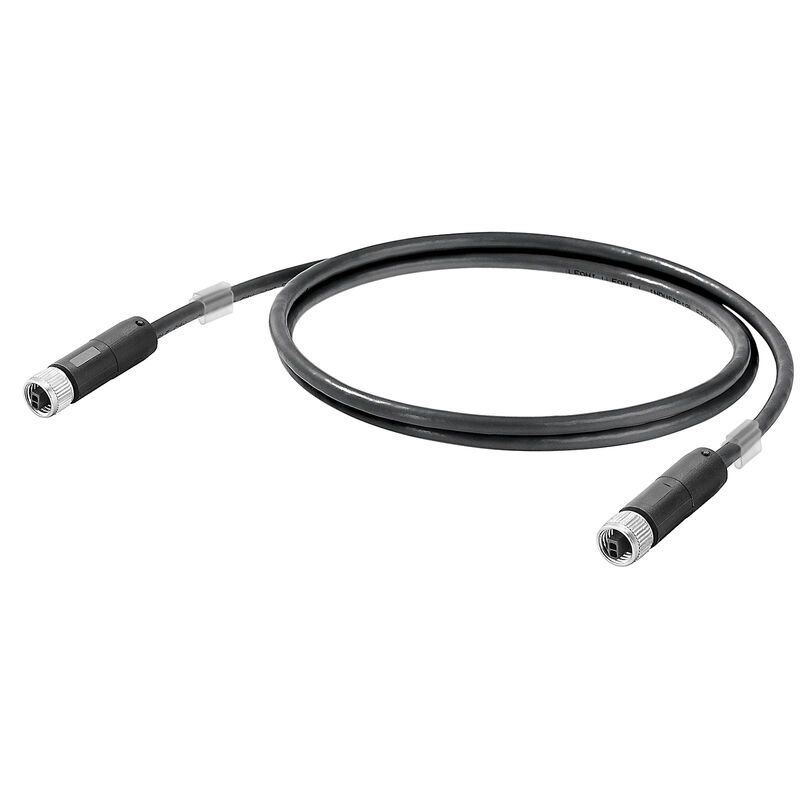

Kabel Patch, M8 SPE ( IEC63171-5) – IP67 złącze żeńskie – proste, M8 SPE ( IEC63171-5) – IP67 złącze żeńskie – proste, T1-B, PVC, 5 m

Référence produit 2726050050
Fiche technique Soutien à l'ingénierie
Autres produits de la même gamme 8
승인 Ogólne dane zamówieniowe Dimensions et poids Températures Environmental Product Compliance Propriétés électriques Normes Constitution du câble Propriétés électriques du câble Propriétés mécaniques et des matériaux du câble Mâle Mâle gauche Mâle droite Классификации

승인

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Conform

Ogólne dane zamówieniowe

Version
Kabel Patch, M8 SPE ( IEC63171-5) – IP67 złącze żeńskie – proste, M8 SPE ( IEC63171-5) – IP67 złącze żeńskie – proste, T1-B, PVC, 5 m
Référence
2726050050
Type
IE-S1DS2VE0050TM1TM1-E
GTIN (EAN)
4064675597438
Qté.
1 Pièce

Dimensions et poids

Longueur
5 m
Longueur (pouces)
196,85 inch
Poids net
126 g

Températures

Température de fonctionnement
-40 °C...85 °C

Environmental Product Compliance

Statut de conformité RoHS
Compliant
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Propriétés électriques

Courant admissible
  • Courant admissible:
    3,5 A
  • Température:
    0 °C
PoE / PoE+
PoDL selon IEEE 802.3bu / cg
Rigidité diélectrique, contact - blindage
2250 V DC
Rigidité diélectrique, contact - contact
1000 V DC

Normes

Norme de connecteur
IEC 63171-5

Constitution du câble

PE
Blindage
STP
Blindage complet
Tressage de blindage de fils de cuivre
Brins
7
Codage couleur
blanc / bleu
Couleur de la gaine
noir
Diamètre de l'isolation 2
1,65 mm
Diamètre de la gaine, max.
5,3 mm
Diamètre de la gaine, min.
4,9 mm
Matériau de la gaine
PVC
Nombre de conducteurs
2
Recouvrement par tressage de blindage
80 %
Section
2*AWG 22

Propriétés électriques du câble

Atténuation de couplage jusqu'à 600 MHz
Type I
Capacité pour 800 Hz
1,6 nF/km
Catégorie
T1-B
Courant nominal
3,5 A
Différence de résistance
2 %
Impédance caractéristique
100 ± 15 Ω pour 20 MHz
Tension d'essai : fil-fil-blindage
1 kV DC, 1 min
Tension nominale (DC)
60 V
Vitesse de transmission
10/100 MBit/s
1000 MBit/s

Propriétés mécaniques et des matériaux du câble

Couleur
noir
Halogène
Oui
Résistance à la flamme
FT1
Résistant aux UV
selon UL 1581 Sec. 1200
Tenue aux huiles
IRM 902/903 oil resistance test at (70℃x4h)

Mâle

Prise de raccordement à droite
M8, Nombre de pôles.: 2, IP67, Contact femelle, droit, Plastique, IEC 63171-5, blindé
Prise de raccordement à gauche
M8, Nombre de pôles.: 2, IP67, Contact femelle, droit, Plastique, IEC 63171-5, blindé

Mâle gauche

Prise de raccordement à gauche
M8, Nombre de pôles.: 2, IP67, Contact femelle, droit, Plastique, IEC 63171-5, blindé

Mâle droite

Prise de raccordement à droite
M8, Nombre de pôles.: 2, IP67, Contact femelle, droit, Plastique, IEC 63171-5, blindé

Классификации

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
