Tulajdonságok

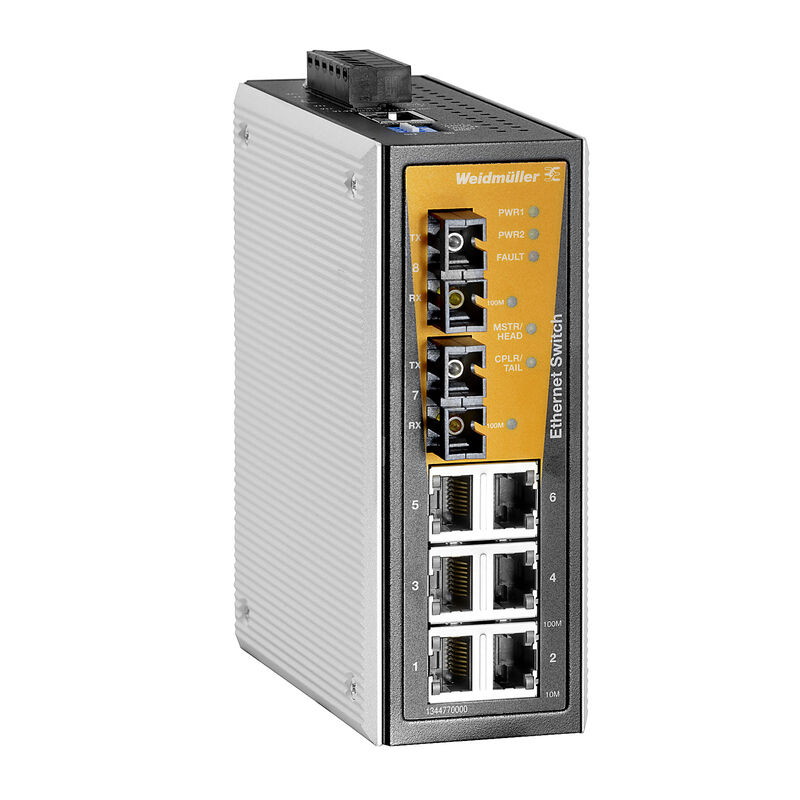

| Változat | Hálózati switch, konfigurálható, Fast Ethernet, Portok száma: 6x RJ45, 2 * SC Multi-mode, IP30, -40 °C...75 °C |
| Rendelési szám | 1344770000 |
| Típus | IE-SW-VL08MT-6TX-2SC |
| GTIN (EAN) | 4050118147001 |
| Qty. | 1 Darab |
| Mélység | 105 mm |
| Mélység (coll) | 4,134 inch |
| Magasság | 135 mm |
| Magasság (coll) | 5,315 inch |
| Szélesség | 53,6 mm |
| Szélesség (coll) | 2,11 inch |
| Nettó tömeg | 890 g |
| Tárolási hőmérséklet | -40 °C...85 °C |
| Üzemi hőmérséklet | -40 °C...75 °C |
| Páratartalom | 5 - 95 % (páralecsapódás nélkül) |
| RoHS megfelelőségi állapot | Megfelel, kivétellel |
| RoHS alóli kivétel (ha van/ismert ilyen) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9229992a-00b9-4096-8962-200a7f33e289 |
| Biztonság szabvány |
UL508
UL 60950-1 EN 60950-1 |
| EMC szabványok |
EN 55032
EN 55024 CISPR 32 FCC Part 15 Subpart B Class A IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 |
| Robbanásveszélyes zóna |
UL/cUL, Class I Division 2, Groups A, B, C és D
2. ATEX-zóna, Ex nA nC IIC T4 Gc |
| Szabadon eső | Az IEC 60068-2-32 szerint |
| Vibráció | IEC 60068-2-6 szerint |
| Ütés | IEC 60068-2-27 szerint |
| Páratartalom | 5 - 95 % (páralecsapódás nélkül) |
| Tárolási hőmérséklet, max. | 85 °C |
| Tárolási hőmérséklet, min. | -40 °C |
| Üzemi hőmérséklet, max. | 75 °C |
| Üzemi hőmérséklet, min. | -40 °C |
| Adó-vevő típusa | Multimode |
| Csatlakozó típusa | SC-Duplex |
| Átviteli távolság, típ. | 5 km |
| Hullámhossz |
|
| Fogadott teljesítmény |
|
| Átviteli teljesítmény |
|
| Időköz | 5 év |
| Funkció DIP-kapcsoló |
Turbo-gyűrű
Master Összekötő Tartalék |
| Konzol port interfész | RS-232 |
| LED-kijelző |
PWR1
PWR2 HIBA MSTR/HEAD CPLR/TAIL 10/100M (TP port) 100 M (száloptikás port). |
| Portok száma |
6x RJ45
2 * SC Multi-mode |
| Riasztási érintkező | 1 relékimenet 1 A áramterhelhetőséggel 24 V DC-vel |
| RJ45 portok |
10/100BaseT(X)
automatikus egyeztetés Teljes/fél-duplex üzemmód Auto MDI/MDI-X-csatlakozás |
| Eszközkonfiguráció |
Webböngésző (HTTP/HTTPS)
SNMP v1/v2c/v3 Telnet konzol Helyi soros konzolport (RS-232, RJ-45 porton keresztül) Windows eszköz |
| Felügyeleti funkció |
SNMP v1/v2c/v3
Link Layer Discovery Protocol (LLDP) Port tükrözése Portstatisztika Portfelügyelet Syslog RMON (távfelügyelet) Eseményalapú figyelmeztetés e-mailben Eseményalapú figyelmeztetés relé útján Eseményalapú figyelmeztetés SNMP csapda útján |
| Hálózat-redundancia |
Spanning Tree protokoll (STP)
Rapid Spanning Tree protokoll (RSTP) Turbo-Ring (feléledési idő <20 ms) Turbo-Chain (feléledési idő <20 ms) |
| Hálózati forgalom-szűrő |
Szolgáltatási minőség (QoS)
Címkealapú VLAN Portalapú VLAN IGMP v1/v2 GMRP Forgalom sebességének korlátozása |
| IP-cím kezelés |
Statikus
BootP RARP DHCP kliens DHCP szerver (port-alapú) DHCP kiegészítő 82 (átjátszó) |
| Biztonsági funkciók |
VLAN szegmentálás
Portok engedélyezése/letiltása Hurokvédelem |
| Időszinkronizáció kezelése |
SNTP kliens
NTP kliens |
| Ipari protokoll támogatása |
PROFINET eszköz, a B osztálynak megfelelő
EtherNet/IP Modbus/TCP slave |
| MTBF |
|
| Overload current protection | Igen |
| Polaritás-felcseréléssel szembeni védelem | Igen |
| Potenciálbetáplálás |
12/24/48 V DC
2 redundáns bemenet |
| Tápfeszültség-tartomány |
|
| Áramfogyasztás |
|
| Csomag puffer mérete | 1 Mbit |
| IGMP csoportok | 256 |
| MAC asztal mérete | 8 K |
| Prioritási sorrendek | 4 |
| Rendelkezésre álló VLAN-on max. száma | 64 |
| Sávszélesség hátlap | 1,6 Gbit/s |
| VLAN-ID max. | 4094 |
| VLAN-ID min. | 1 |
| Sebesség | Fast Ethernet |
| Switch | konfigurálható |
| Védelmi osztály | IP30 |
| Adatkapcsolás | Tárolás és továbbítás |
| MIB |
MIB-II
Ethernet-hez hasonló MIB P-BRIDGE MIB Híd MIB RSTP MIB RMON MIB 1., 2., 3., 9. csoport |
| Standard |
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX IEEE 802.3x for flow control IEEE 802.1D-2004 Spanning Tree protokollhoz IEEE 802.1w for Rapid STP IEEE 802.1p for Class of Service IEEE 802.1Q for VLAN tagging |
| Áramlásszabályozás |
IEEE 802.3x áramlásszabályozás
Ellennyomású áramlásszabályozás |
| Approval/Certificate/Document of Conformity |
[ODVA Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_35381)
[ATEX certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_82222) [EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35399) [UK Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_289063) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_103752) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1344770000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1344770000) |
| Product Change Notification |
[Firmware Release Notes](https://mdcop.weidmueller.com/mediadelivery/asset/900_35641)
[Product Change Notification IE-SW-VL08MT-series](https://mdcop.weidmueller.com/mediadelivery/asset/900_73941) |
| Software |
[Software -- Managed Switch Configuration Utility](https://mdcop.weidmueller.com/mediadelivery/asset/900_35378)
[Device description -- SNMP MIB file](https://mdcop.weidmueller.com/mediadelivery/asset/900_35638) [Device description -- GSDML IE-SW-VL08M-series](https://mdcop.weidmueller.com/mediadelivery/asset/900_35663) [Firmware -- Current Firmware](https://mdcop.weidmueller.com/mediadelivery/asset/900_35666) [Device description -- EDS IE-SW-VL08M-series](https://mdcop.weidmueller.com/mediadelivery/asset/900_35669) |
| User Documentation |
[Hardware Installation Guide](https://mdcop.weidmueller.com/mediadelivery/asset/900_35501)
[Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_39906) [20191204 Security Advisory - Multiple vulnerabilities in IE Managed Switches](https://mdcop.weidmueller.com/mediadelivery/asset/900_102694) [Application notes -- Security Data Sheet Value Line Managed Switches](https://mdcop.weidmueller.com/mediadelivery/asset/900_322872) [Application notes -- Industrial Product Security Guideline](https://mdcop.weidmueller.com/mediadelivery/asset/900_322935) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000734 |
| ETIM 7.0 | EC000734 |
| ETIM 8.0 | EC000734 |
| ETIM 9.0 | EC000734 |
| ECLASS 9.0 | 19-17-01-06 |
| ECLASS 9,1 | 19-17-01-06 |
| ECLASS 10.0 | 19-17-04-01 |
| ECLASS 11.0 | 19-17-04-01 |
| ECLASS 12.0 | 19-17-04-01 |
| ECLASS 13.0 | 19-17-04-01 |
| ECLASS 14.0 | 19-17-04-01 |
| Jóváhagyások |      |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cULus) | E141197 |
| Tanúsítvány száma (EAC) | E344136 |
