Tulajdonságok
| Verzió | Tartósín-kivezetés, RJ45, EIA/TIA T568 B, IP20, Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Rendelési szám | 8946940000 |

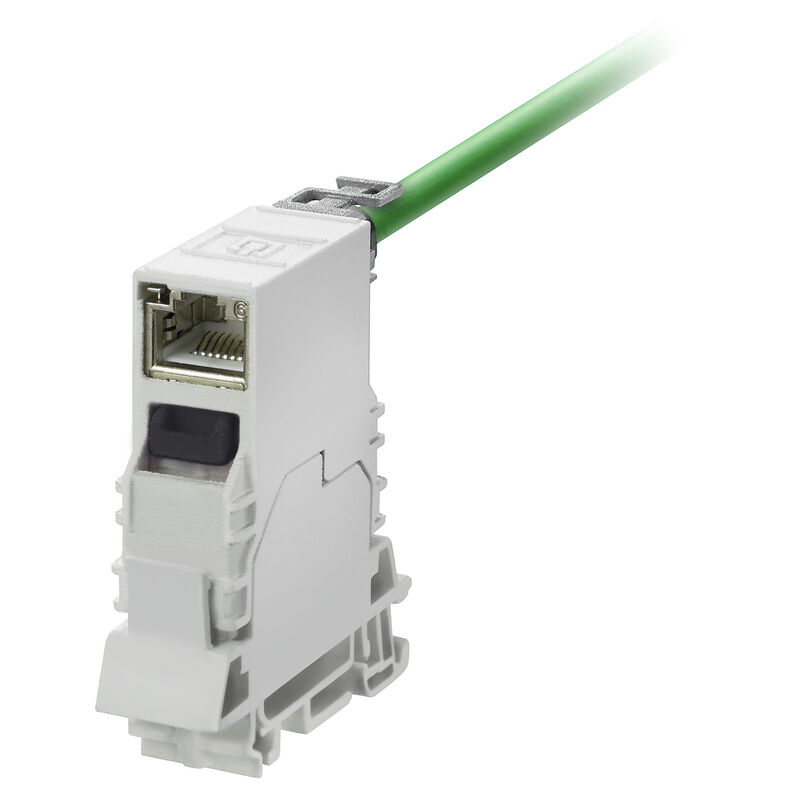

| Típus | IE-TO-RJ45-FJ-B |
| EAN | 4032248734924 |
| Qty. | 10 Darab |
| Nettó tömeg | 54,4 g |
| Üzemi hőmérséklet | -40 °C...70 °C |
| Páratartalom | 0…93% relatív páratartalom |
| 1. csatlakozás | RJ45 |
| 2. csatlakozás | IDC |
| Ház fő anyaga |
PA UL 94 V0
PA 66 UL V0 E63957 |
| Kategória | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Kimenet iránya | Egyenes |
| Nem | aljzat |
| Védelmi osztály | IP20 |
| 1. csatlakozás | RJ45 |
| 2. csatlakozás | IDC |
| Konfiguráció | Kapcsolható potenciálkötés a modulról / összekötőtől a tartósínhez |
| Vezetékezés | EIA/TIA T568 B |
| Szín | Világosszürke |
| Ütésállóság IEC 60512-6-3 szerint | 250 ms-2 |
| Rezgésállóság IEC 60512-6-4 szerint | 50 ms-2 szinuszos (9 … 500 Hz) |
| Páratartalom | 0…93% relatív páratartalom |
| Ház fő anyaga |
PA UL 94 V0
PA 66 UL V0 E63957 |
| Szigetelés keresztmetszete, min. | 0,85 mm |
| Szigetelés keresztmetszete, max. | 1,6 mm |
| Kategória | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Érintkező anyaga |
Rugóacél
Ni 1,2 µm |
| Érintkező felület | Au ≥ 0,8 µm |
| Csatlakozási átmérő, tömör | 0.4...0.64 mm |
| Vezetékcsatlakozási keresztmetszet, tömör (AWG) | AWG 24...AWG 22 |
| Csatlakozási átmérő, flexibilis | 0.48...0.76 mm |
| Vezetékcsatlakozási keresztmetszet, flexibilis (AWG) | AWG 26...AWG 22 |
| Köpenyátmérő, min. | 5,5 mm |
| Köpenyátmérő, max. | 10 mm |
| Felszerelés típusa | TS 35 |
| Árnyékolás | Igen |
| Védelmi osztály | IP20 |
| Dugaszolási ciklusok | 750 (RJ45) |
| Újracsatlakoztathatóság |
≥ 10 ciklus AWG 23-26-hoz
≥ 4 ciklus AWG 22-höz |
| PoE / PoE+ | IEEE 802.3bt szerint |
| Szigetelés erőssége | 500 MΩ |
| Áramtovábbítási kapacitás 50 °C-on | 1 A |
| Átmeneti ellenállás | ≤ 20 mΩ |
| Átütési szilárdság, érintkező / árnyékolás | ≥ 1500 V AC/DC |
| Átütési szilárdság, érintkező / érintkező | ≥ 1000 V AC/DC |
| Csatlakozó, standard | IEC 60603-7-51 |
| Approval/Certificate/Document of Conformity |
[ISO/IEC and TIA/EIA DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_58438)
[ISO/IEC EN and TIA/EIA Screened Class E Category 6, 3 connector permanent link](https://mdcop.weidmueller.com/mediadelivery/asset/900_67334) [ISO/IEC EN and TIA/EIA Screened Class E Category 6, 4 connector channel](https://mdcop.weidmueller.com/mediadelivery/asset/900_67335) [ISO/IEC EN and TIA/EIA Screened Class EA Category 6A, 2 connector channel](https://mdcop.weidmueller.com/mediadelivery/asset/900_67336) [Compliance Statement Screened Category 6 ISO/IEC EN and TIA/EIA Connecting Hardware](https://mdcop.weidmueller.com/mediadelivery/asset/900_67341) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_97921) |
| Tervezési adatok | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8946940000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8946940000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=8946940000&norm=0) |
| User Documentation |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_91194) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| Kiadványok |
[MB FREECONCONTACT EN](http://download.weidmueller.com/asset/download/file/38173)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC000313 |
| ETIM 7.0 | EC000313 |
| ETIM 8.0 | EC000313 |
| ETIM 9.0 | EC000313 |
| ECLASS 9.0 | 27-44-03-20 |
| ECLASS 9,1 | 19-17-01-25 |
| ECLASS 10.0 | 27-44-03-20 |
| ECLASS 11.0 | 27-44-03-20 |
| ECLASS 12.0 | 27-44-03-20 |
| ECLASS 13.0 | 27-44-03-20 |
| ROHS | Megfelel |
