Tulajdonságok

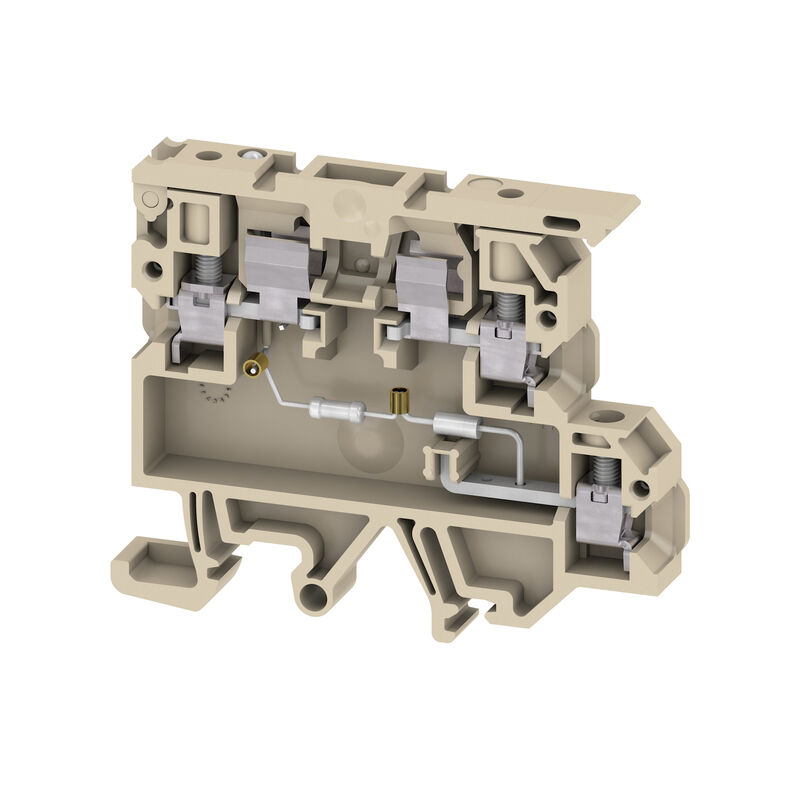

| Változat | Biztosítós sorkapcsok, Csavaros csatlakozás, bézs / sárga, 4 mm², 6.3 A, 24 V, Csatlakozások száma: 3, Szintek száma: 2, TS 35, TS 32, V-2, PA 66, G-Si. 5 x 20 |
| Rendelési szám | 8146450000 |
| Típus | KDKS1/EN LD 24VDC |
| GTIN (EAN) | 4008190171902 |
| Qty. | 25 Darab |
| Mélység | 55,5 mm |
| Mélység (coll) | 2,185 inch |
| Magasság | 62,75 mm |
| Magasság (coll) | 2,47 inch |
| Szélesség | 8 mm |
| Szélesség (coll) | 0,315 inch |
| Nettó tömeg | 15,81 g |
| Tárolási hőmérséklet | -25 °C...55 °C |
| Folyamatos üzemi hőmérséklet., min. | -50 °C |
| Folyamatos üzemi hőmérséklet., max. | 100 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétellel |
| RoHS alóli kivétel (ha van/ismert ilyen) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | c6099607-b1cd-4fc8-8f5b-8c2defa73093 |
| Anyag | PA 66 |
| Szín | bézs / sárga |
| UL 94 éghetőségi osztály | V-2 |
| Változat |
Csavaros csatlakozás
Biztosítóelem LED-del Egyik oldalon szabad vég |
| Véglap szükséges | Igen |
| Potenciálok száma | 1 |
| Szintek száma | 2 |
| Rögzítési pontok száma szintenként | 2 |
| Potenciálok száma szintenként | 1 |
| Keresztkötött szintek belül | Nem |
| PE-csatlakozás | Nem |
| Sín |
TS 35
TS 32 |
| N funkció | Nem |
| PE működés | Nem |
| PEN funkció | Nem |
| Felszerelés típusa | Felpattintható |
| Hasonló kapcsok száma | 1 |
| Nyitott oldala | jobb |
| Telepítési útmutató | Közvetlen rögzítés |
| Csatlakozás típusa, kiegészítő csatlakozás | Csavaros csatlakozás |
| Biztosítócsavar | M 3 |
| Csatlakozás típusa | Csavaros csatlakozás |
| Csatlakozás típusa 2 | Csavaros csatlakozás |
| Csatlakozási irány | oldalt |
| Csatlakozások száma | 3 |
| Csupaszolási hossz | 9 mm |
| Iker érvéghüvelyek, max. | 1,5 mm² |
| Iker-érvéghüvelyek, min. | 0,5 mm² |
| Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,5 mm² |
| Kés mérete | 0,6 x 3,5 mm |
| Meghúzási nyomaték, max. | 0,8 Nm |
| Meghúzási nyomaték, min. | 0,5 Nm |
| Mérőeszköz, IEC 60947-1 | A3 |
| Rögzítési tartomány, névleges csatlakozás, max. | 4 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,5 mm² |
| Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 12 |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 4 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max. | 4 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 4 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 4 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. | 0,5 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás | 4 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás | 0,5 mm² |
| TS 32 eltolás | 31 mm |
| TS 35 eltolás | 31 mm |
| Kijelző üzemi feszültsége, min. | 24 V |
| Visszajelző feszültségének típusa | DC |
| Áram | 2 mA |
| Biztosítéktartó (biztosítékfoglalat) | Csuklós |
| Kijelző | LED |
| Olvadóbiztosíték-betét | G-Si. 5 x 20 |
| Visszajelző feszültségének típusa | DC |
| Áram | 2 mA |
| Üzemi feszültség, max. | 24 V |
| Sín |
TS 35
TS 32 |
| Telepítési útmutató | Közvetlen rögzítés |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 12 |
| Névleges keresztmetszet | 4 mm² |
| Névleges feszültség | 24 V |
| Névleges DC feszültség | 24 V |
| Névleges áram | 6,3 A |
| Áram maximum vezetékoknál | 6,3 A |
| Fajlagos ellenállás az IEC 60947-7-x szerint | 1 mΩ |
| Teljesítményveszteség az IEC 60947-7-x szerint | 1,02 W |
| Szennyezés súlyossága | 3 |
| Termékinformáció | A feszültség függ a kiválasztott biztosítéktól vagy a kiválasztott jelzőfénytől |
| Illusztráció címe 02 | Product image |
| Kép alcím-02 | A kép illusztráció |
| Approval/Certificate/Document of Conformity |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36449)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284526) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66665) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8146450000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8146450000) |
| User Documentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9,1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| Jóváhagyások |   |
| ROHS | Megfelel |
