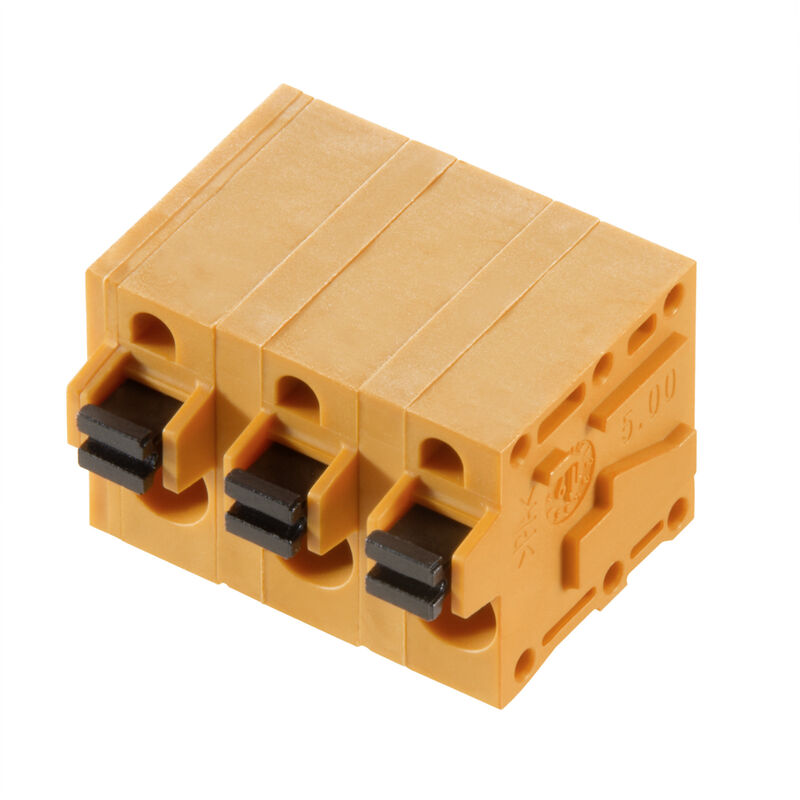

Produktbild
LMF 7.50/03/90 3.5SN OR BX

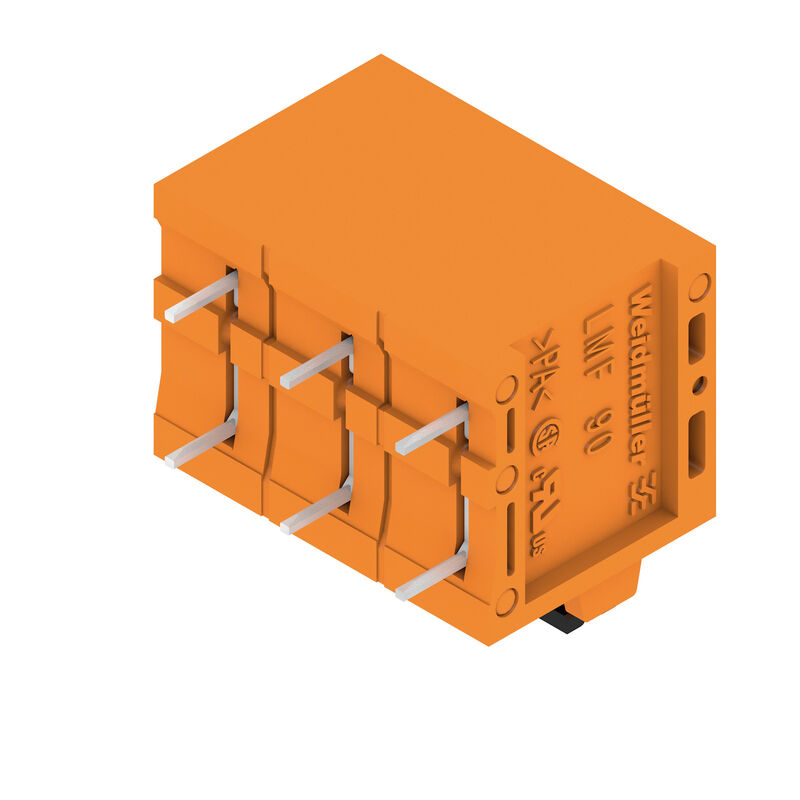

Produktbild
LMF 7.50/03/90 3.5SN OR BX
Maßbild
LMF 7.50/03/90 3.5SN OR BX
Deratingkurve
LMF 7.50/03/90 3.5SN OR BX
Deratingkurve
LMF 7.50/03/90 3.5SN OR BX
Produktvorteil
LMF 7.50/03/90 3.5SN OR BX
Produktvorteil
Hohe Sicherheit der Stromkapazität
LMF 7.50/03/90 3.5SN OR BX
Produktvorteil
LMF 7.50/03/90 3.5SN OR BX
Produktvorteil

LMF 7.50/03/90 3.5SN OR BX

Printed circuit board terminals, 7.50 mm, Number of poles: 3, 90°, Solder pin length (l): 3.5 mm, tinned, orange, PUSH IN with push button, Clamping range, max. : 2.5 mm², Box

Art.-Nr. 2667920000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 1 Verwandte Artikel 11
Homologaciones General ordering data Dimensions and weights Environmental Product Compliance System parameters Material data Conductors suitable for connection Jmenovité údaje podle IEC Rated data acc. to CSA Nenndaten nach UL 1059 Embalaje Contrôles de type Important note Besorolások

Homologaciones

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

General ordering data

Ausfuehrung
Printed circuit board terminals, 7.50 mm, Number of poles: 3, 90°, Solder pin length (l): 3.5 mm, tinned, orange, PUSH IN with push button, Clamping range, max. : 2.5 mm², Box
Best.-Nr.
2667920000
Art
LMF 7.50/03/90 3.5SN OR BX
GTIN (EAN)
4050118804539
VPE
65 adet
Product data
IEC: 1000 V / 24 A / 0.5 - 2.5 mm²
UL: 300 V / 20 A / AWG 24 - AWG 12
Packaging
Box

Dimensions and weights

Tiefe
19,2 mm
Tiefe (inch)
0,756 inch
Höhe
18,3 mm
Magasság (coll)
0,72 inch
Legalacsonyabb változat magassága
14,8 mm
Breite
22,7 mm
Width (inches)
0,894 inch
Nettogewicht
5,273 g

Environmental Product Compliance

RoHS-Konformitätsstatus
Compliant without exemption
REACH SVHC
0.1 wt% 이상의 SVHC 없음

System parameters

Produktfamilie
OMNIMATE Signal - series LMF
Leiteranschlusstechnik
PUSH IN avec bouton d'actionnement
Montage auf der Leiterplatte
THT 용접 결선
Leiterabgangsrichtung
90°
Raster in mm (P)
7,5 mm
Raster in Zoll (P)
0,295 "
Polzahl
3
Polreihenzahl
1
Anzahl Reihen
1
Lötstiftlänge (l)
3,5 mm
Lötstift-Abmessungen
d = 0,8 mm
Bestückungsloch-Durchmesser (D)
1,1 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
Anzahl Lötstifte pro Pol
2
Schraubendreherklinge
0,6 x 3,5
Schraubendreherklinge Norm
DIN 5264
Abisolierlänge
10 mm
L1 in mm
15 mm
Berührungsschutz nach DIN VDE 0470
IP 20
Berührungsschutz nach DIN VDE 57 106
fingersicher
Schutzart
IP20

Material data

Isolierstoff
Wemid (PA)
Farbe
orange
Farbe Betätigungselemente
fekete
Farbtabelle (ähnlich)
RAL 2000
Kriechstromfestigkeit (CTI)
≥ 600
Brennbarkeitsklasse nach UL 94
V-0
Kontaktmaterial
Cu-leg
Kontaktoberfläche
verzinnt
Beschichtung
4-6 μm SN
Verzinnungsart
matt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
120 °C
Temperaturbereich Montage, min.
-25 °C
Temperaturbereich Montage, max.
120 °C

Conductors suitable for connection

Klemmbereich, min.
0,12 mm²
Klemmbereich, max.
2,5 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 24
Leiteranschlussquerschnitt AWG, max.
AWG 12
eindrähtig, min. H05(07) V-U
0,5 mm²
eindrähtig, max. H05(07) V-U
2,5 mm²
feindrähtig, min. H05(07) V-K
0,25 mm²
feindrähtig, max. H05(07) V-K
2,5 mm²
mit AEH mit Kragen DIN 46 228/4, min.
0,25 mm²
mit AEH mit Kragen DIN 46 228/4, max.
2,5 mm²
mit Aderendhülse nach DIN 46 228/1, min.
0,25 mm²
mit Aderendhülse nach DIN 46 228/1, max.
2,5 mm²
Hinweistext
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.

Jmenovité údaje podle IEC

tested acc. to standard
IEC 60664-1
IEC 60947-7-4
Bemessungsstrom, min. Polzahl (Tu=20°C)
24 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
24 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
24 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
24 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
1.000 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
600 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
500 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
6 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
6 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
6 kV
Kurzzeitstromfestigkeit
3 x 1s mit 120 A

Rated data acc. to CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1815154
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
20 A
Nennstrom (Use group D / CSA)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 24
Leiteranschlussquerschnitt AWG, max.
AWG 12
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
20 A
Nennstrom (Use group D / UL 1059)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 24
Leiteranschlussquerschnitt AWG, max.
AWG 12
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Embalaje

Verpackung
Caja
VPE Länge
350 mm
VPE Breite
139 mm
VPE Höhe
34 mm

Contrôles de type

Prüfung: Haltbarkeit der Markierungen
  • Norme:
    CEI 61984 section 6.2 et 7.3.2 / 10.11
  • Test:
    marque d'origine, identification du type, marque d'agrément UL, marque d'agrément CSA, longévité
  • Évaluation:
    disponible
Prüfung: Klemmbarer Querschnitt
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 0,2 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 2,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 0,2 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      giętki 4 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 12/7
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 24/11
  • Ocena:
    sprawdzony
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern
  • Стандарт:
    IEC 60999-1, раздел 9.4/11.99
  • Требование:
    0,2 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,2 мм²
    • Тип провода и его поперечное сечение:
      многожильный 0,2 мм²
  • Оценивание:
    пройдено
  • Требование:
    0,7 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 2,5 мм²
  • Оценивание:
    пройдено
  • Требование:
    0,9 kg
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      гибкий 4 мм²
  • Оценивание:
    пройдено
Pull-Out Test
  • Standard:
    IEC 60999-1 section 9.5 / 11.99
  • Requirement:
    ≥10 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 0.2 mm²
    • Type of conductor and conductor cross-section:
      stranded 0.2 mm²
  • Evaluation:
    passed
  • Requirement:
    ≥50 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 2.5 mm²
  • Evaluation:
    passed
  • Requirement:
    ≥ 60 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      flexible 4 mm²
  • Evaluation:
    passed

Important note

IPC-Konformität
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Hinweise

• Altre varianti su richiesta
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• Terminali senza collare isolante secondo DIN 46228/1
• Terminali con collare isolante DIN 46228/4
• P su disegno = passo
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• Il rilevatore di prova può essere usato solo come punto di pickup potenziale.
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Besorolások

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
