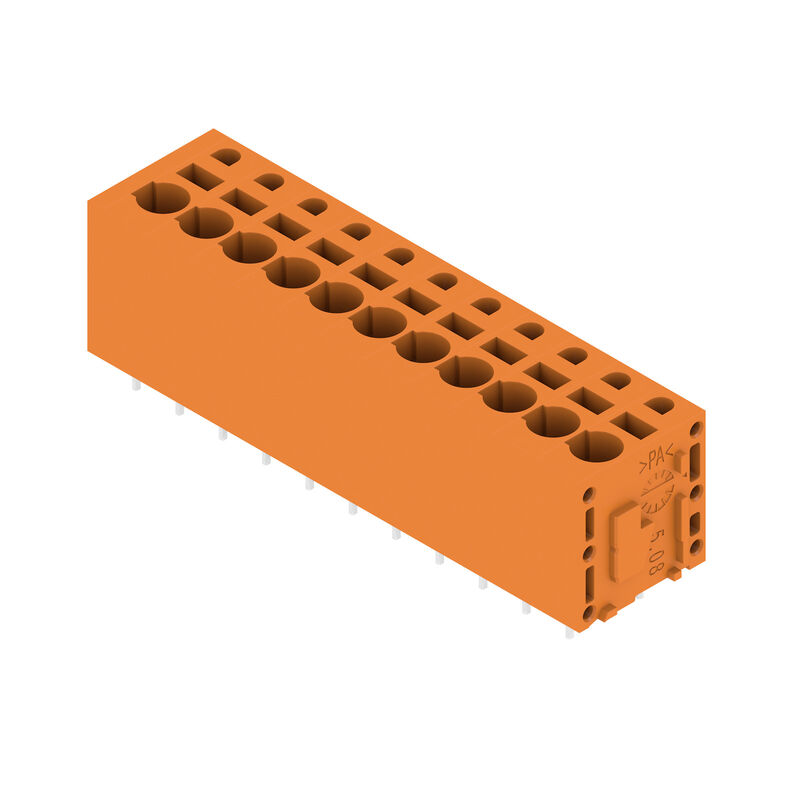

LMFS 5.08/11/180 3.5SN OR BX
Изображение изделия

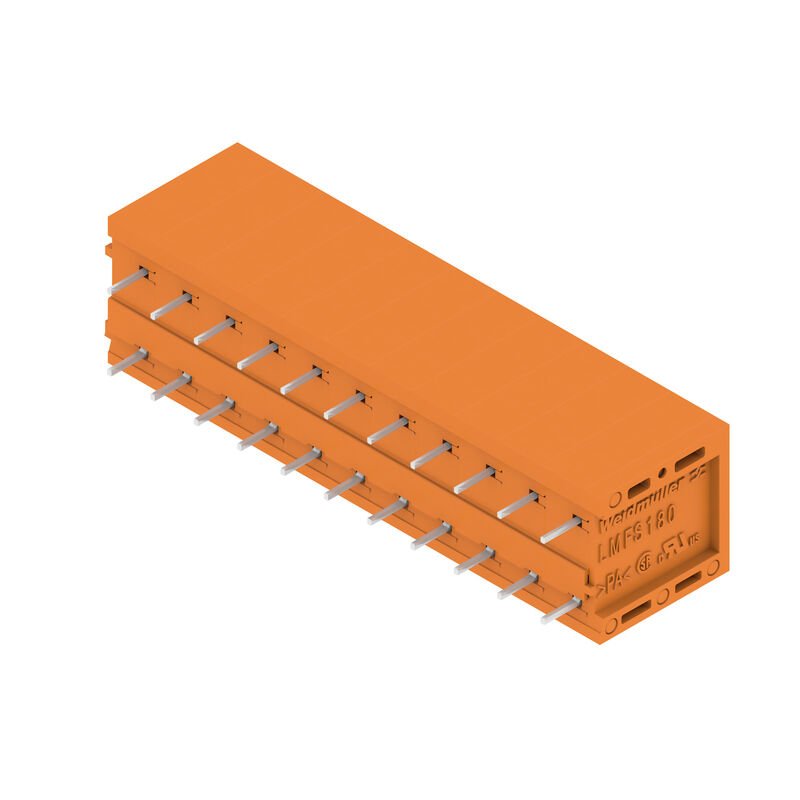

LMFS 5.08/11/180 3.5SN OR BX
Изображение изделия
LMFS 5.08/11/180 3.5SN OR BX
Dimensional drawing
LMFS 5.08/11/180 3.5SN OR BX
Graph
LMFS 5.08/11/180 3.5SN OR BX
Graph
LMFS 5.08/11/180 3.5SN OR BX
Преимущество изделия
Optional conductor outlet direction
Stable mechanical design
LMFS 5.08/11/180 3.5SN OR BX
Преимущество изделия
High reliability of the current capacity
LMFS 5.08/11/180 3.5SN OR BX
Преимущество изделия
Direct conductor entry
Cross section up to 2.5 mm²
LMFS 5.08/11/180 3.5SN OR BX
Преимущество изделия
Maintenance through test point

LMFS 5.08/11/180 3.5SN OR BX

Printed circuit board terminals, 5.08 mm, Number of poles: 11, 180°, Solder pin length (l): 3.5 mm, tinned, orange, PUSH IN, Clamping range, max. : 2.5 mm², Box

№ продукта 1331530000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 1 Связанные продукты 12
Сертификаты General ordering data Dimensions and weights Экологическое соответствие изделия Системные параметры Данные о материалах Провода, подходящие для подключения Névleges adatok IEC szerint Номинальные характеристики по CSA Номинальные характеристики по UL 1059 Упаковка Типовые испытания Важное примечание Classifications

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

General ordering data

Версия
Printed circuit board terminals, 5.08 mm, Number of poles: 11, 180°, Solder pin length (l): 3.5 mm, tinned, orange, PUSH IN, Clamping range, max. : 2.5 mm², Box
Заказ №
1331530000
Тип
LMFS 5.08/11/180 3.5SN OR BX
GTIN (EAN)
4050118135275
Qty.
25 Штука
Продуктное отношение
IEC: 400 V / 24 A / 0.2 - 2.5 mm²
UL: 300 V / 20 A / AWG 24 - AWG 12
Упаковка
Ящик

Dimensions and weights

Глубина
14,8 mm
Depth (inches)
0,583 inch
Высота
18,7 mm
Высота (в дюймах)
0,736 inch
Höhe niedrigstbauend
15,2 mm
Ширина
58,5 mm
Ширина (в дюймах)
2,303 inch
Масса нетто
15,89 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Системные параметры

Серия изделия
OMNIMATE Signal — серия LMF
Метод проводного соединения
PUSH IN
Монтаж на печатной плате
Соединение THT под пайку
Направление вывода кабеля
180°
Шаг в мм (P)
5,08 mm
Шаг в дюймах (P)
0,2 "
Количество полюсов
11
Pin series quantity
1
Монтаж силами заказчика
Нет
Количество рядов
1
Максимальное количество полюсов на ряд
24
Длина штифта для припайки (l)
3,5 mm
Размеры выводов под пайку
d = 0,8 mm
0,6 × 0,8 мм
Диаметр отверстия припойного ушка (D)
1,1 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 мм
Number of solder pins per pole
2
Screwdriver blade
0,6 x 3,5
Лезвие отвертки стандартное
DIN 5264
Длина зачистки изоляции
10 mm
L1 в мм
50,8 mm
L1 в дюймах
2 "
Защита от прикосновения согласно DIN VDE 0470
IP 20
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем
IP20

Данные о материалах

Изоляционный материал
Wemid (PA)
Colour
оранжевый
Таблица цветов (аналогич.)
RAL 2000
Comparative Tracking Index (CTI)
≥ 600
UL 94 flammability rating
V-0
Материал контакта
Сплав меди
Поверхность контакта
луженые
Coating
4-6 мкм SN
Tinning type
матовый
Структура слоев соединения под пайку
4...8 µm Sn матовый
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
120 °C
Температурный диапазон монтажа, мин.
-25 °C
Температурный диапазон монтажа, макс.
120 °C

Провода, подходящие для подключения

Диапазон зажима, мин.
0,12 mm²
Диапазон зажима, макс.
2,5 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 24
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
eindrähtig, min. H05(07) V-U
0,2 mm²
Solid, max. H05(07) V-U
2,5 mm²
Pružné, min. H05(07) V-K
0,2 mm²
Гибкий, макс. H05(07) V-K
2,5 mm²
С наконечником DIN 46 228/4, мин.
0,25 mm²
С наконечником DIN 46 228/4, макс.
2,5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,25 mm²
С кабельным наконечником согласно DIN 46 228/1, макс.
2,5 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2,4 мм x 1,5 мм
Зажимаемый проводник
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025870000
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9004050000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,75 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025860000
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0542500000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9019100000
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282800000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0186500000
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0635100000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      2,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9004080000
Reference text
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 60947-7-4
Rated current, min. number of poles (Tu=20°C)
24 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
24 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
24 A
Rated current, max. number of poles (Tu=40°C)
24 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
400 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
4 kV
Устойчивость к воздействию кратковременного тока
3 x 1 сек. с 120 A

Номинальные характеристики по CSA

Номинальное напряжение (группа использования B/CSA)
300 V
Номинальное напряжение (группа использования D/CSA)
300 V
Номинальный ток (группа использования B/CSA)
20 A
Номинальный ток (группа использования D/CSA)
10 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 24
Поперечное сечение подключаемого провода AWG, макс.
AWG 12

Номинальные характеристики по UL 1059

Институт (cURus)
CURUS
Сертификат № (cURus)
E60693
Номинальное напряжение (группа использования B/UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
20 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 24
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Упаковка

Упаковка
Ящик
Длина VPE
349 mm
VPE с
140 mm
Высота VPE
32 mm

Типовые испытания

Испытание: Прочность маркировки
  • Стандарт:
    IEC 61984, раздел 6.2 и 7.3.2/10.11
  • Испытание:
    отметка о происхождении, обозначение типа, тип материала, сертификация и маркировка UL, сертификация и маркировка CSA, прочность, шаг, дата, часы
  • Оценивание:
    доступно
Испытание: Зажимное поперечное сечение
  • Стандарт:
    IEC 60999-1, раздел 7 и 9.1/11.99, IEC 60947-1, раздел 8.2.4.5.1/03.11
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,14 мм²
    • Тип провода и его поперечное сечение:
      многожильный 0,14 мм²
    • Тип провода и его поперечное сечение:
      цельный 2,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 2,5 мм²
    • Тип провода и его поперечное сечение:
      AWG 26/1
    • Тип провода и его поперечное сечение:
      AWG26/19
    • Тип провода и его поперечное сечение:
      AWG 14/1
    • Тип провода и его поперечное сечение:
      AWG 12/19
  • Оценивание:
    пройдено
Испытание на повреждение из-за случайного ослабления проводов
  • Стандарт:
    IEC 60999-1, раздел 9.4/11.99
  • Требование:
    0,3 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-U0.5
    • Тип провода и его поперечное сечение:
      H05V-K0.5
  • Оценивание:
    пройдено
  • Требование:
    0,7 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-U2.5
    • Тип провода и его поперечное сечение:
      H07V-K2.5
  • Оценивание:
    пройдено
Испытание на выдергивание
  • Стандарт:
    IEC 60999-1, раздел 9.5/11.99
  • Требование:
    ≥20 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-U0.5
    • Тип провода и его поперечное сечение:
      H05V-K0.5
  • Оценивание:
    пройдено
  • Требование:
    ≥50 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-U2.5
    • Тип провода и его поперечное сечение:
      H07V-K2.5
  • Оценивание:
    пройдено

Важное примечание

Соответствие IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Примечания

• Дополнительные варианты по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Кабельный наконечник без изоляции согласно DIN 46228/1
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• Контрольная точка может использоваться только в качестве точки снятия потенциалов.
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Classifications

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
