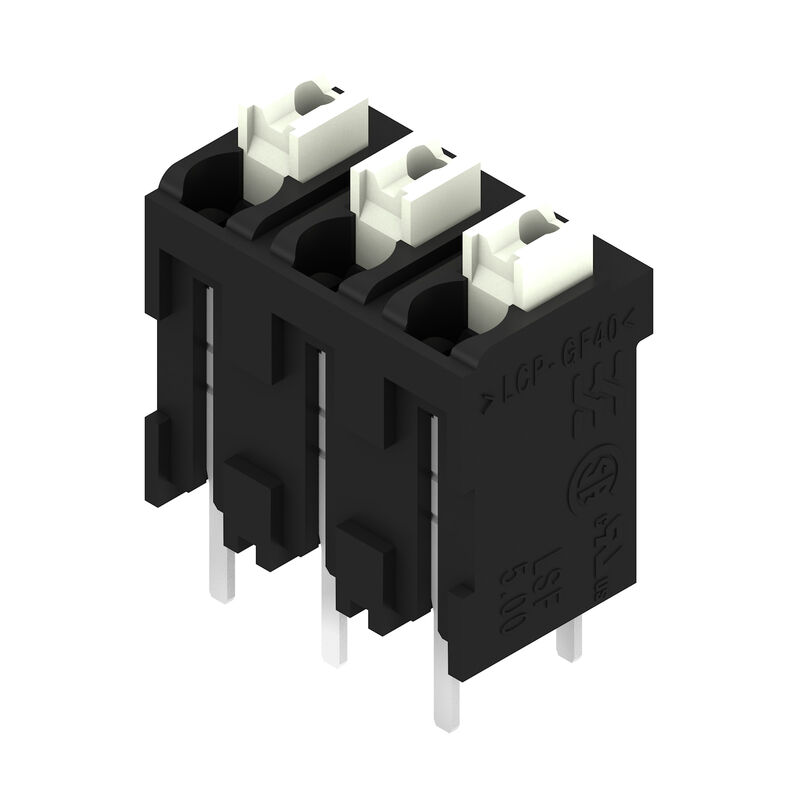

LSF-SMT 5.00/03/180 3.5SN BK RL — Product image

Adatlap letöltése EDA egyedi komponens

LSF-SMT 5.00/03/180 3.5SN BK RL

Nyomtatott áramköri panel csatlakozók, 5.00 mm, Pólusszám: 3, 180°, Forrasztótüske hossza (l): 3.5 mm, fekete, PUSH IN aktuátorral, Rögzítési tartomány, névleges csatlakozás, max.: 1.5 mm², Tape

Cikkszám 1876130000

Tulajdonságok

Általános rendelési adatok

Változat	Nyomtatott áramköri panel csatlakozók, 5.00 mm, Pólusszám: 3, 180°, Forrasztótüske hossza (l): 3.5 mm, fekete, PUSH IN aktuátorral, Rögzítési tartomány, névleges csatlakozás, max.: 1.5 mm², Tape
Rendelési szám	1876130000
Típus	LSF-SMT 5.00/03/180 3.5SN BK RL
GTIN (EAN)	4032248466597
Qty.	175 Darab
Termékadatok	IEC: 500 V / 17.5 A / 0.2 - 1.5 mm² UL: 300 V / 12 A / AWG 28 - AWG 14
Csomagolás	Tape

Méretek és tömegek

Mélység	7,8 mm
Mélység (coll)	0,307 inch
Magasság	17,5 mm
Magasság (coll)	0,689 inch
Legalacsonyabb változat magassága	14 mm
Szélesség	14,2 mm
Szélesség (coll)	0,559 inch
Nettó tömeg	3,897 g

Hőmérsékletek

Folyamatos üzemi hőmérséklet., max.

120 °C

Termékek környezetvédelmi megfelelősége

REACH SVHC	/
RoHS megfelelőségi állapot	Megfelel, kivétel nélkül

Rendszerparaméterek

Termékcsalád	OMNIMATE Signal - sorozat LSF
Vezetékcsatlakozás-technika	PUSH IN aktuátorral
Felszerelés NYÁK-ra	THT/THR-forrasztott csatlakozással
Vezeték kimeneti irány	180°
Raszter mm-ben (P)	5 mm
Raszter inch-ben (P)	0,197 "
Pólusszám	3
Érintkezősorok száma	1
Az ügyfél szereli fel	Nem
Sorok száma	1
Forrasztótüske hossza (l)	3,5 mm
Forrasztótüske tűrése	+0,1 / -0,3 mm
Forrasztótüske méretei	0,35 x 0,8 mm
Forrasztótüske méretei=d Tűrés	0 / -0,1 mm
Forrasztószem lyukátmérő (D)	1,1 mm
Forrasztószem lyukátmérő tűrés (D)	+ 0,1 mm
Forrasztótüskék száma pólusonként	2
Csupaszolási hossz	8 mm
L1, mm	10 mm
L1, inch	0,394 "
Érintésvédelem a DIN VDE 0470 szerint	IP 20
Érintésvédelem a DIN VDE 57 106 szerint	Ujjak számára biztonságos
Védelmi osztály	IP20
Térfogati ellenállás	1,60 mΩ

Anyagjellemzők

Szigetelőanyag	LCP GF
Szín	fekete
Színskála (hasonló)	RAL 9011
Szigetelőanyag csoport	IIIa
Kúszóútképzési összehasonlítási szám (CTI)	≥ 175
Moisture Level (MSL)	1
UL 94 éghetőségi osztály	V-0
Érintkező anyaga	Cu-ötvözet
Forrasztott csatlakozás rétegszerkezete	4...6 µm Sn matt
Tárolási hőmérséklet, min.	-40 °C
Tárolási hőmérséklet, max.	70 °C
Üzemi hőmérséklet, min.	-50 °C
Üzemi hőmérséklet, max.	120 °C
Hőmérsékleti tartomány, telepítés, min.	-30 °C
Hőmérsékleti tartomány, telepítés, max.	120 °C

Csatlakoztatható vezetékek

Rögzítési tartomány, névleges csatlakozás, min.	0,13 mm²
Rögzítési tartomány, névleges csatlakozás, max.	1,5 mm²
Vezeték csatlakozási keresztmetszet AWG, min.	AWG 28
Vezeték csatlakozási keresztmetszet AWG, max.	AWG 14
Tömör, min. H05(07) V-U	0,2 mm²
Tömör, max. H05(07) V-U	1,5 mm²
Flexibilis, min. H05(07) V-K	0,2 mm²
Flexibilis, max. H05(07) V-K	1,5 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min.	0,25 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.	0,75 mm²
érvéghüvellyel, DIN 46228 1. pont, min.	0,25 mm²
érvéghüvellyel, DIN 46228 pt 1, max.	1,5 mm²
Rögzíthető vezeték	Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 0,25 mm² érvéghüvely: Csupaszolási hossz: névleges: 10 mm Ajánlott érvéghüvely: 9025760000 Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 0,34 mm² érvéghüvely: Csupaszolási hossz: névleges: 10 mm Ajánlott érvéghüvely: 9025770000 Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 0,5 mm² érvéghüvely: Csupaszolási hossz: névleges: 10 mm Ajánlott érvéghüvely: 0690700000 Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 0,75 mm² érvéghüvely: Csupaszolási hossz: névleges: 10 mm Ajánlott érvéghüvely: 9021040000
Hivatkozási szöveg	Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani. A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P)

Névleges adatok IEC szerint

szabvány szerint tesztelve	IEC 60664-1 IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)	17,5 A
Névleges áram, maximális pólusszám (Tu=20 °C)	17,5 A
Névleges áram, min. pólusszám (Tu=40°C)	17,5 A
Névleges áram, maximális pólusszám (Tu=40°C)	15 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez	500 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez	320 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez	250 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez	4 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez	4 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez	4 kV
Rövid idejű határáram ellenállás	3 x 1s mit 80 A

CSA névleges adatok

Intézet (CSA)	CSA
Tanúsítvány száma (CSA)	200039-1664286
Névleges feszültség (B felhasználási csoport / CSA)	300 V
Névleges feszültség (D felhasználási csoport / CSA)	300 V
Névleges áram (B felhasználási csoport / CSA)	10 A
Névleges áram (D felhasználási csoport / CSA)	10 A
Vezeték keresztmetszet, AWG, min.	AWG 28
Vezeték keresztmetszet, AWG, max.	AWG 14
Hivatkozás a tanúsítási értékekre	A megadott adatok maximális értékek - lásd a tanúsítványt.

UL 1059 névleges adatok

Intézet (cURus)	CURUS
Tanúsítvány száma (cURus)	E60693
Névleges feszültség (B felhasználási csoport / UL 1059)	300 V
Névleges feszültség (D felhasználási csoport / UL 1059)	300 V
Névleges áram (B felhasználási csoport/ UL 1059)	12 A
Névleges áram (D felhasználási csoport/ UL 1059)	10 A
Vezeték keresztmetszet, AWG, min.	AWG 28
Vezeték keresztmetszet, AWG, max.	AWG 14
Hivatkozás a tanúsítási értékekre	A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

ESD szintű csomagolás	sztatikus disszipatív
Csomagolás	Tape
VPE hosszúság	330 mm
VPE szélesség	330 mm
VPE magasság	37 mm
Szalag mélysége(T2)	20 mm
Szalag szélessége:(W)	32 mm
Szalagzseb mélysége(K0)	19,5 mm
Szalagzseb magasság (A0)	8,05 mm
Szalagzseb szélessége (B0)	14,5 mm
Szalagzseb leválasztás (P1)	20 mm
Szalaglyuk leválasztás (E)	1,75 mm
Szalagzseb leválasztás (F)	14,2 mm
Dobos tekercs átmérője ∅ (A)	330 mm
Felületi ellenállás	Rs = 10⁹ - 10¹² Ω
Beültető tálca szélessége (W_PPP)	7,5 mm
Beültető tálca hossza (L_PPP)	8,5 mm
A kivételi felület átmérője (ø D_max)	9 mm

Típusvizsgálatok

Teszt: Jelölések tartóssága	Teszt: eredetjelölés, típusazonosítás, raszter, UL tanúsítvány, tartósság Kiértékelés: elérhető
Teszt: Rögzíthető keresztmetszet	Standard: DIN EN 60999-1 szabvány, 9.5 / 12.00 szakasz, DIN EN 60947-1 szabvány, 8.2.4.5.1 / 12.02 szakasz Vezeték típusa: Vezető típusa és keresztmetszete: tömör, 0,14 mm² Vezető típusa és keresztmetszete: sodrott 0,14 mm² Vezető típusa és keresztmetszete: tömör, 1,5 mm² Vezető típusa és keresztmetszete: sodrott 1,5 mm² Vezető típusa és keresztmetszete: AWG 24/1 Vezető típusa és keresztmetszete: AWG 26/19 Vezető típusa és keresztmetszete: AWG 16/1 Vezető típusa és keresztmetszete: AWG 16/19 Kiértékelés: átadva
Vezetékek sérülésének és véletlen meglazulásának vizsgálata	Standard: DIN EN 60999-1 szabvány, 9.5 / 12.00 szakasz Követelmény: 0,2 kg Vezeték típusa: Vezető típusa és keresztmetszete: AWG 24/1 Vezető típusa és keresztmetszete: AWG 24/19 Követelmény: 0,3 kg Vezeték típusa: Vezető típusa és keresztmetszete: sodrott 0,25 mm² Vezető típusa és keresztmetszete: H05V-K0.5 Kiértékelés: átadva Követelmény: 0,4 kg Vezeték típusa: Vezető típusa és keresztmetszete: H07V-U1.5 Vezető típusa és keresztmetszete: H07V-K1.5 Vezető típusa és keresztmetszete: AWG 16/1 Vezető típusa és keresztmetszete: AWG 16/19 Kiértékelés: átadva
Kihúzási vizsgálat	Standard: DIN EN 60999-1 szabvány, 9.5 / 12.00 szakasz Követelmény: 0,2 kg Vezeték típusa: Vezető típusa és keresztmetszete: AWG 24/1 Vezető típusa és keresztmetszete: AWG 24/19 Kiértékelés: átadva Követelmény: 0,3 kg Vezeték típusa: Vezető típusa és keresztmetszete: sodrott 0,25 mm² Vezető típusa és keresztmetszete: H05V-K0.5 Kiértékelés: átadva Követelmény: 0,4 kg Vezeték típusa: Vezető típusa és keresztmetszete: H07V-U1.5 Vezető típusa és keresztmetszete: H07V-K1.5 Vezető típusa és keresztmetszete: AWG 16/1 Vezető típusa és keresztmetszete: AWG 16/19 Kiértékelés: átadva

Fontos megjegyzés

IPC megfelelőség

A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.

Megjegyzések

További nyomógomb színek külön kérésre

Csúszka működtetéséhez szükséges erő max. 40 N

A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.

Érvéghüvely műanyag gallérral DIN 46228/4

Érvéghüvely műanyag gallér nélkül, DIN 46228/1

P a rajzon = osztás

A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.

Crimping shape "A" for wire end ferrules with PZ 6/5 crimping tool recommended.

A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap

Letöltések

Approval/Certificate/Document of Conformity	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Engineering Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_90397)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1876130000)
Product Change Notification	[293692](https://mdcop.weidmueller.com/mediadelivery/asset/900_293692) [293693](https://mdcop.weidmueller.com/mediadelivery/asset/900_293693)
Katalógusok	[Catalogues in PDF-format](LINK/Catalog.html)
Kiadványok	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [MB SMT EN](http://download.weidmueller.com/asset/download/file/38206) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195)
White paper surface mount technology	[Download Whitepaper](LINK/wp_smt_EN.html)

Besorolások

ETIM 6.0	EC002643
ETIM 7.0	EC002643
ETIM 8.0	EC002643
ETIM 9.0	EC002643
ECLASS 9.0	27-44-04-01
ECLASS 9,1	27-44-04-01
ECLASS 10.0	27-44-04-01
ECLASS 11.0	27-46-01-01
ECLASS 12.0	27-46-01-01
ECLASS 13.0	27-46-01-01
ECLASS 14.0	27-46-01-01

Tanúsítványok

Jóváhagyások	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif)
ROHS	Megfelel
UL File Number Search	[UL weboldal](LINK/UL_search.html)
Tanúsítvány száma (cURus)	E60693
