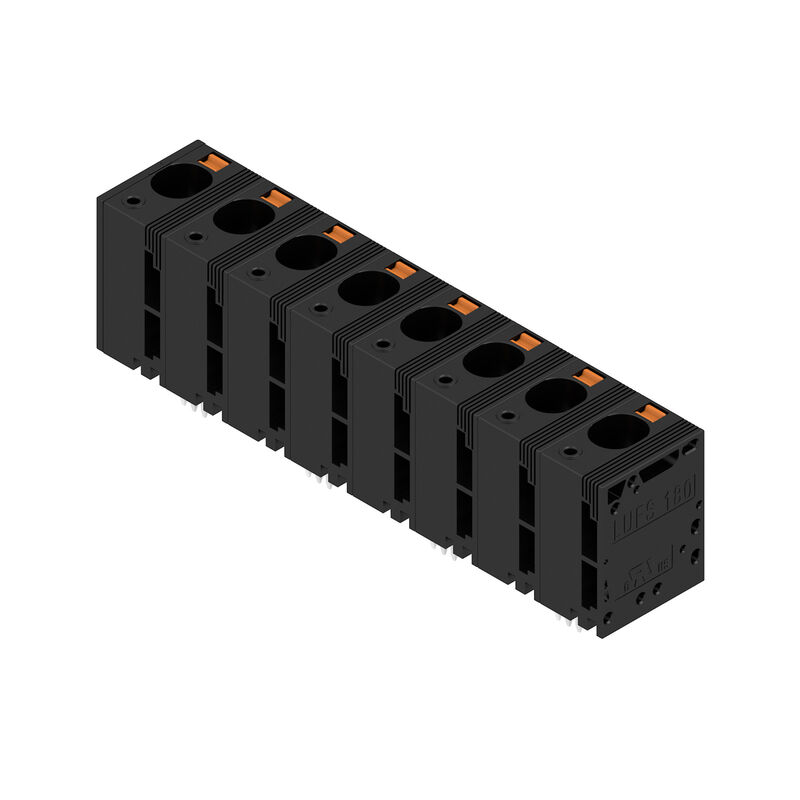

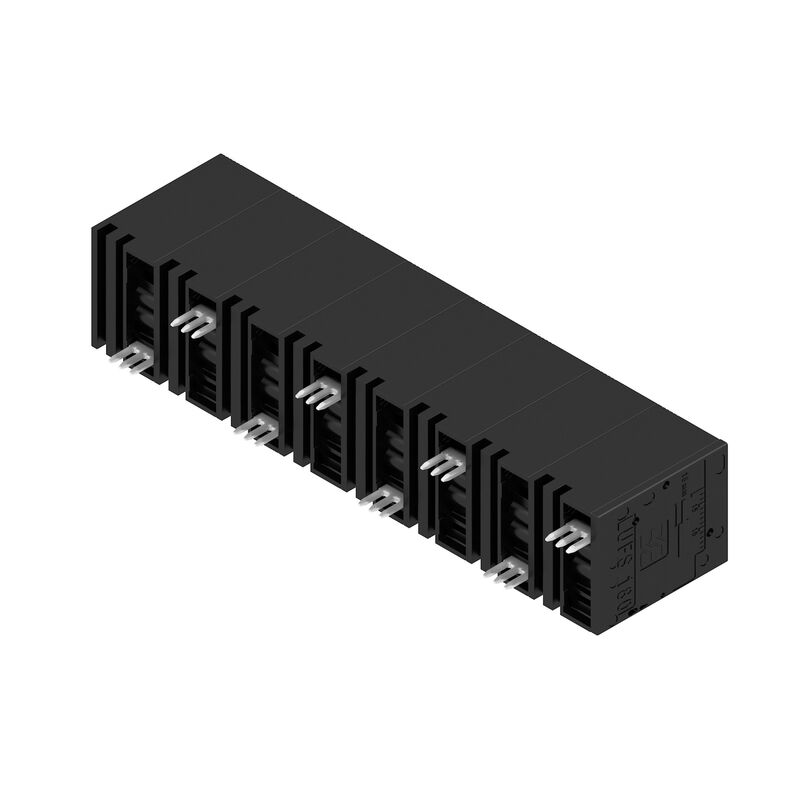

LUFS 15.00/08/180V 5.0SN BK BX
Nyomtatott áramköri panel csatlakozók, 15.00 mm, Pólusszám: 8, 180°, Forrasztótüske hossza (l): 5 mm, fekete, PUSH IN aktuátor nélkül, Rögzítési tartomány, névleges csatlakozás, max.: 16 mm², Doboz
Cikkszám
2492270000
Tulajdonságok
| Változat | Nyomtatott áramköri panel csatlakozók, 15.00 mm, Pólusszám: 8, 180°, Forrasztótüske hossza (l): 5 mm, fekete, PUSH IN aktuátor nélkül, Rögzítési tartomány, névleges csatlakozás, max.: 16 mm², Doboz |
| Rendelési szám | 2492270000 |
| Típus | LUFS 15.00/08/180V 5.0SN BK BX |
| GTIN (EAN) | 4050118564754 |
| Qty. | 10 Darab |
| Termékadatok |
IEC: 1000 V / 101 A / 0.5 - 25 mm² UL: 600 V / 57 A / AWG 18 - AWG 4 |
| Csomagolás | Doboz |
| Mélység | 24,7 mm |
| Mélység (coll) | 0,972 inch |
| Magasság | 36,3 mm |
| Magasság (coll) | 1,429 inch |
| Legalacsonyabb változat magassága | 31,3 mm |
| Szélesség | 116,58 mm |
| Szélesség (coll) | 4,59 inch |
| Nettó tömeg | 83,281 g |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Termékcsalád | OMNIMATE Power - sorozat LU |
| Vezetékcsatlakozás-technika | PUSH IN aktuátor nélkül |
| Felszerelés NYÁK-ra | THT-forrasztott csatlakozás |
| Vezeték kimeneti irány | 180° |
| Raszter mm-ben (P) | 15 mm |
| Raszter inch-ben (P) | 0,591 " |
| Pólusszám | 8 |
| Érintkezősorok száma | 1 |
| Az ügyfél szereli fel | Nem |
| Sorok száma | 1 |
| Forrasztótüske hossza (l) | 5 mm |
| Forrasztótüske méretei |
d = 1,2 mm
Nyolcszögletű |
| Forrasztószem lyukátmérő (D) | 1,7 mm |
| Forrasztószem lyukátmérő tűrés (D) | + 0,1 mm |
| Forrasztótüskék száma pólusonként | 2 |
| Csavarhúzó éle | 0,8 x 4,0 |
| Csupaszolási hossz | 18 mm |
| L1, mm | 105 mm |
| L1, inch | 4,134 " |
| Érintésvédelem a DIN VDE 0470 szerint | IP 20 dugaszolva / IP 10 nem dugaszolva |
| Érintésvédelem a DIN VDE 57 106 szerint | touch-safe with connected connectors from 6 mm² |
| Védelmi osztály | IP20 |
| Szigetelőanyag | Wemid (PA) |
| Szín | fekete |
| Színskála (hasonló) | RAL 9011 |
| Szigetelőanyag csoport | I |
| Kúszóútképzési összehasonlítási szám (CTI) | ≥ 600 |
| UL 94 éghetőségi osztály | V-0 |
| Érintkező anyaga | Cu-ötvözet |
| Tárolási hőmérséklet, min. | -40 °C |
| Tárolási hőmérséklet, max. | 70 °C |
| Üzemi hőmérséklet, min. | -40 °C |
| Üzemi hőmérséklet, max. | 120 °C |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,5 mm² |
| Rögzítési tartomány, névleges csatlakozás, max. | 16 mm² |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 18 |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 4 |
| Tömör, min. H05(07) V-U | 0,5 mm² |
| Tömör, max. H05(07) V-U | 16 mm² |
| Többeres, min. H07V-R | 10 mm² |
| Többeres, max. H07V-R | 25 mm² |
| Flexibilis, min. H05(07) V-K | 0,5 mm² |
| Flexibilis, max. H05(07) V-K | 25 mm² |
| műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min. | 0,5 mm² |
| műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max. | 16 mm² |
| érvéghüvellyel, DIN 46228 1. pont, min. | 0,5 mm² |
| érvéghüvellyel, DIN 46228 pt 1, max. | 16 mm² |
| Rögzíthető vezeték |
|
| Hivatkozási szöveg |
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P) |
| Névleges áram, min. pólusszám (Tu=20 °C) | 101 A |
| Névleges áram, maximális pólusszám (Tu=20 °C) | 101 A |
| Névleges áram, min. pólusszám (Tu=40°C) | 94,5 A |
| Névleges áram, maximális pólusszám (Tu=40°C) | 90,1 A |
| Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 1 000 V |
| Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 1 000 V |
| Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez | 1 000 V |
| Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 6 kV |
| Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 8 kV |
| Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez | 8 kV |
| Névleges feszültség (B felhasználási csoport / CSA) | 600 V |
| Névleges feszültség (C felhasználási csoport / CSA) | 600 V |
| Névleges feszültség (D felhasználási csoport / CSA) | 600 V |
| Névleges áram (B felhasználási csoport / CSA) | 57 A |
| Névleges áram (C felhasználási csoport / CSA) | 57 A |
| Névleges áram (D felhasználási csoport / CSA) | 5 A |
| Vezeték keresztmetszet, AWG, min. | AWG 18 |
| Vezeték keresztmetszet, AWG, max. | AWG 4 |
| Intézet (cURus) | CURUS |
| Tanúsítvány száma (cURus) | E60693 |
| Névleges feszültség (B felhasználási csoport / UL 1059) | 600 V |
| Névleges feszültség (C felhasználási csoport / UL 1059) | 600 V |
| Névleges feszültség (D felhasználási csoport / UL 1059) | 600 V |
| Névleges feszültség (E felhasználási csoport / UL 1059) | 1 000 V |
| Névleges áram (B felhasználási csoport/ UL 1059) | 57 A |
| Névleges áram (C felhasználási csoport/ UL 1059) | 57 A |
| Névleges áram (D felhasználási csoport/ UL 1059) | 5 A |
| Névleges áram (E felhasználási csoport / UL 1059) | 57 A |
| Vezeték keresztmetszet, AWG, min. | AWG 18 |
| Vezeték keresztmetszet, AWG, max. | AWG 4 |
| Hivatkozás a tanúsítási értékekre | A megadott adatok maximális értékek - lásd a tanúsítványt. |
| Csomagolás | Doboz |
| VPE hosszúság | 315 mm |
| VPE szélesség | 139 mm |
| VPE magasság | 56 mm |
| Teszt: Jelölések tartóssága |
|
| Teszt: Rögzíthető keresztmetszet |
|
| Vezetékek sérülésének és véletlen meglazulásának vizsgálata |
|
| Kihúzási vizsgálat |
|
| IPC megfelelőség | A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük. |
| Megjegyzések |
|
| Approval/Certificate/Document of Conformity | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_90592) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2492270000) |
| Product Change Notification |
[20210909 Color Change of Actuator to LLF(S) and LUF(S) Family](https://mdcop.weidmueller.com/mediadelivery/asset/900_236822)
[20210909 LLF(S) und LUF(S) Familie - Farbänderung des Betätigungselementes](https://mdcop.weidmueller.com/mediadelivery/asset/900_236823) |
| User Documentation |
[QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78412)
[Assembly_instruction_Montageanleitung_LLFS_LUFS_EN_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_268134) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
| ETIM 8.0 | EC002643 |
| ETIM 9.0 | EC002643 |
| ECLASS 9.0 | 27-44-04-01 |
| ECLASS 9,1 | 27-44-04-01 |
| ECLASS 10.0 | 27-44-04-01 |
| ECLASS 11.0 | 27-46-01-01 |
| ECLASS 12.0 | 27-46-01-01 |
| ECLASS 13.0 | 27-46-01-01 |
| ECLASS 14.0 | 27-46-01-01 |
| Jóváhagyások |  |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURus) | E60693 |
