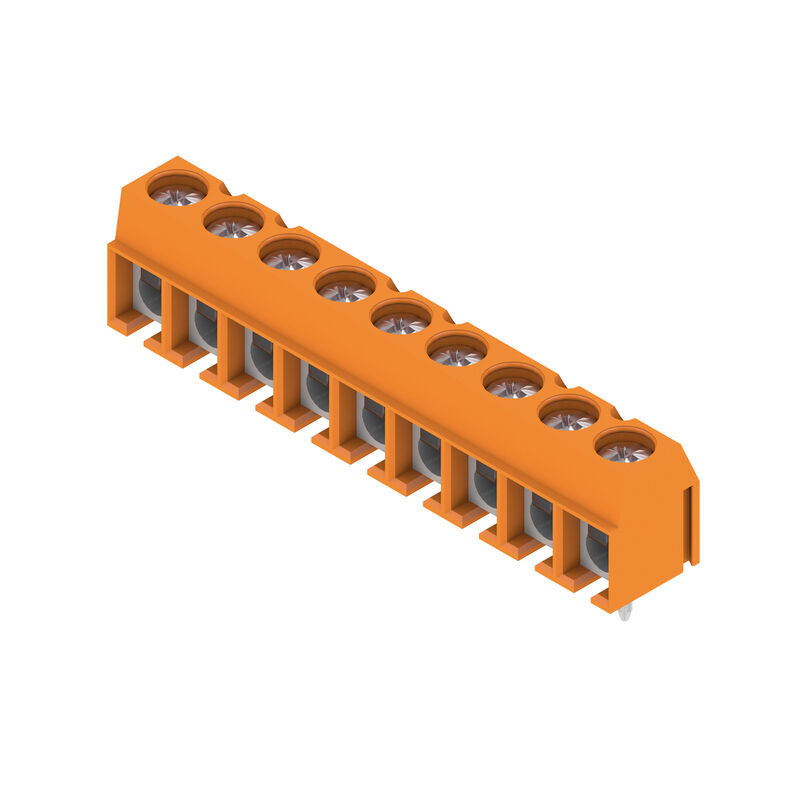

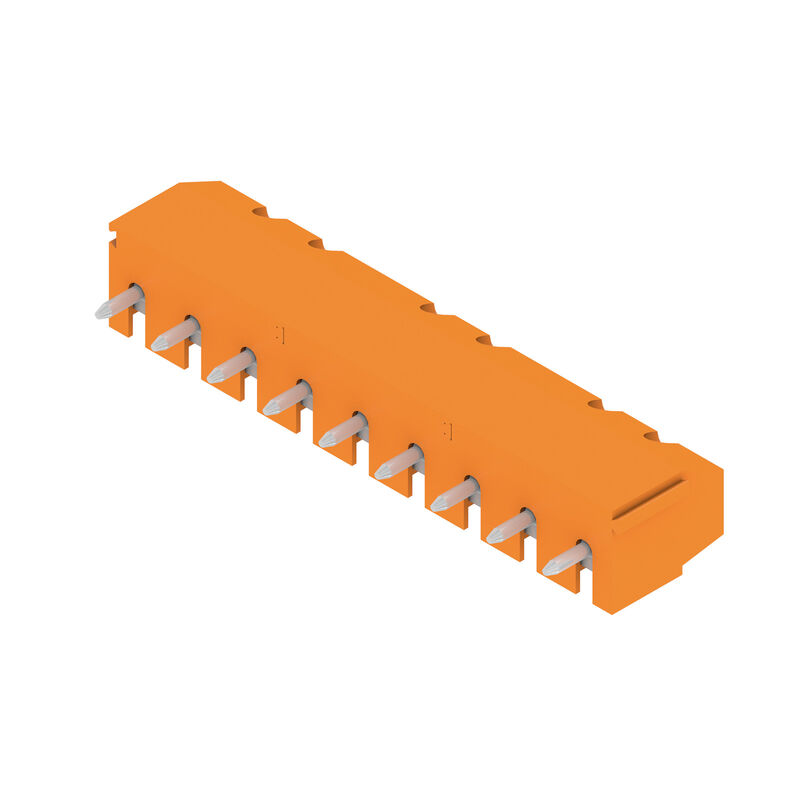

Zacisk płytki drukowanej, 5.00 mm, Liczba biegunów: 9, 90°, Długość kołka lutowniczego (l): 3.5 mm, cynowana, pomarańczowy, Złącze sprężynowe, Zakres zaciskania, maks. : 2.5 mm², skrzynia

Produkt-ID 1234710000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 1 Använda produkter 17
승인 Ogólne dane zamówieniowe 치수 및 중량 Zgodność produktu z wymogami środowiska naturalnego System parameters Material data Przewody pasujące do złącza Dati di dimensionamento secondo IEC Rated data acc. to CSA Märkdata enligt UL 1059 Opakowanie Testy typu Ważna informacja Klasyfikacje

승인

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

Ogólne dane zamówieniowe

Version
Zacisk płytki drukowanej, 5.00 mm, Liczba biegunów: 9, 90°, Długość kołka lutowniczego (l): 3.5 mm, cynowana, pomarańczowy, Złącze sprężynowe, Zakres zaciskania, maks. : 2.5 mm², skrzynia
Order No.
1234710000
Type
PM 5.00/09/90 3.5SN OR BX
GTIN (EAN)
4050118019223
Cantidad
100 items
Produktparametrar
IEC: 600 V / 24 A / 0.13 - 2.5 mm²
UL: 300 V / 15 A / AWG 26 - AWG 14
Förpackning
Box

치수 및 중량

Depth
8 mm
Profundidad (pulgadas)
0,315 inch
Height
13,5 mm
Wysokość (cale)
0,531 inch
Najmniejsza wysokość montażu
10 mm
Width
45,6 mm
Width (inches)
1,795 inch
Net weight
6,776 g

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, z wyłączeniem
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
c2abd024-c370-41bc-90fc-5ba34b090103

System parameters

Produktfamilie
OMNIMATE Signal - series PM
Leiteranschlusstechnik
Złącze sprężynowe
Montage auf der Leiterplatte
Połączenie lutowane THR
Conductor outlet direction
90°
Pitch in mm (P)
5 mm
Raster in Zoll (P)
0,197 "
Polzahl
9
Número de filas de polos
1
Kundenseitig anreihbar
Ja
Antal rader
1
maximal anreihbare Pole je Reihe
24
Lötstiftlänge (l)
3,5 mm
Solder pin dimensions
d = 1,0 mm
Bestückungsloch-Durchmesser (D)
1,3 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
Número de terminales de soldadura por polo
1
Punta de destornillador
0,6 x 3,5
Skruvmejselklinga Norm
DIN 5264
Åtdragningsmoment, min.
0,4 Nm
Åtdragningsmoment, max.
0,5 Nm
Klämskruv
M 2,5
Avisoleringslängd
6 mm
L1 i mm
40 mm
L1 i tum
1,575 "
Beröringsskydd enligt DIN VDE 0470
IP 20, över kretskortet; med ledare ansluten
Beröringsskydd enligt DIN VDE 57
fingersäker
Skyddsklass
IP20

Material data

Materiales aislantes
Wemid (PA)
Colour
pomarańczowy
Carta de colores (similar)
RAL 2000
Grupo de materiales aislantes
I
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 600
Grado inflamabilidad según UL 94
V-0
Material de contacto
Cu-legering
Superficie de contacto
förtennad
Revestimiento
1-3 μm Ni
4-6 μm SN
Tipo de estañado
matt
Estructura de capas de la conexión por soldadura
1.5...3.5 µm Ni / 4...6 µm Sn matt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
120 °C
Temperaturområde Montage, min.
-25 °C
Temperaturområde Montage, max.
120 °C

Przewody pasujące do złącza

Sección de embornado, mín.
0,13 mm²
Sección de embornado, máx.
2,5 mm²
Sección de conexión del conductor AWG, min.
AWG 26
Wire connection cross section AWG, max.
AWG 14
Rígido, mín. H05(07) V-U
0,13 mm²
Rígido, máx. H05(07) V-U
2,5 mm²
Flexible, mín. H05(07) V-K
0,13 mm²
Flexible, máx. H05(07) V-K
2,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,25 mm²
con term. tub. con aislamiento DIN 46 228/4,máx
1,5 mm²
con terminal tubular, DIN 46228 pt 1, mín.
0,25 mm²
con terminal tubular según DIN 46 228/1, máx.
1,5 mm²
Conductor embornable
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      0409500000
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0282600000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,75 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      0409600000
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0282700000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      0409700000
    • Avisoleringslängd:
      • nominell:
        6 mm
    • Rekommenderad ändhylsa:
      0372600000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,25 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      9025740000
    • Avisoleringslängd:
      • nominell:
        5 mm
    • Rekommenderad ändhylsa:
      9018910000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,34 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        8 mm
    • Rekommenderad ändhylsa:
      9025750000
Texto de referencia
Längd på hylsor ska väljas beroende på produkten och märkspänningen.
Ytterdiametern på plastkragen ska inte vara större än rastret (P)

Dati di dimensionamento secondo IEC

Testato secondo lo standard
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
24 A
Corriente nominal, número de polos máx. (Tu=20 °C)
24 A
Corriente nominal, número de polos mín. (Tu=40 °C)
24 A
Corriente nominal, número de polos máx. (Tu=40 °C)
24 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
600 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
250 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
250 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
4 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
4 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
4 kV
Resistencia a corrientes de corta duración
3 x 1s mit 120 A

Rated data acc. to CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1815154
Nennspannung (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
15 A
Nennstrom (Use group D / CSA)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 14
Hinweis zu den Zulassungswerten
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
15 A
Intensidad nominal (Use Group D / UL 1059)
10 A
Sección de conexión del conductor AWG, mín.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 14
Hinweis zu den Zulassungswerten
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Opakowanie

Verpackung
skrzynia
VPE length
330 mm
VPE width
140 mm
VPE height
52 mm

Testy typu

Test: Durability of markings
  • Test:
    znacznik początku, identyfikacja typu, raster, typ materiału, znacznik zatwierdzenia UL, znacznik atestu CSA, wytrzymałość
  • Ocena:
    dostępny
Test: Clampable cross section
  • Standard:
    DIN EN 60999-1 avsnitt 7 och 9.1 / 12.00, DIN EN 60947-1 avsnitt 8.2.4.5.1 / 12.02
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,14 mm²
    • Typ av ledare och för ledararea:
      flertrådig 0,14 mm²
    • Typ av ledare och för ledararea:
      massiv 2,5 mm²
    • Typ av ledare och för ledararea:
      flertrådig 2,5 mm²
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
    • Typ av ledare och för ledararea:
      AWG 14/1
    • Typ av ledare och för ledararea:
      AWG 14/19
  • Utvärdering:
    godkänd
Test for damage to and accidental loosening of conductors
  • Standard:
    DIN EN 60999-1 avsnitt 9.4 / 12.00
  • Krav:
    0,2 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      flertrådig 0,25 mm²
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
  • Utvärdering:
    godkänd
  • Krav:
    0,3 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,5 mm²
  • Utvärdering:
    godkänd
  • Krav:
    0,7 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 2,5 mm²
    • Typ av ledare och för ledararea:
      flertrådig 2,5 mm²
    • Typ av ledare och för ledararea:
      AWG 14/1
    • Typ av ledare och för ledararea:
      AWG 14/19
  • Utvärdering:
    godkänd
Pull-out test
  • Standard:
    DIN EN 60999-1 avsnitt 9.5 / 12.00
  • Krav:
    ≥10 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      flertrådig 0,25 mm²
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
  • Utvärdering:
    godkänd
  • Krav:
    ≥20 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H05V-K0.5
  • Utvärdering:
    godkänd
  • Krav:
    ≥50 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-U2.5
    • Typ av ledare och för ledararea:
      H07V-K2.5
    • Typ av ledare och för ledararea:
      AWG 14/1
    • Typ av ledare och för ledararea:
      AWG 14/19
  • Utvärdering:
    godkänd

Ważna informacja

IPC conformity
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Notes

• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Кабельный наконечник без изоляции согласно DIN 46228/1
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• Данные, указанные в CSA, относятся к допуску cUL - E60693
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Klasyfikacje

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
