Tulajdonságok

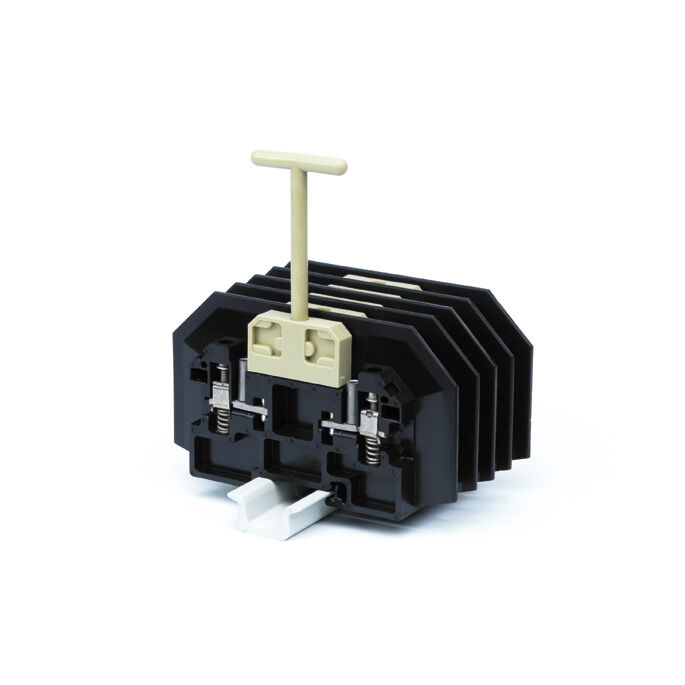

| Változat | Mérő-bontó sorkapocs, Csavaros csatlakozás, fekete, 6 mm², 30 A, 1500 V, Csatlakozások száma: 2, Szintek száma: 1, TS 35, V-0, Epoxigyanta, EP |
| Rendelési szám | 3835020000 |
| Típus | PPT/35 |
| GTIN (EAN) | 4008190971885 |
| Qty. | 10 Darab |
| Mélység | 77 mm |
| Mélység (coll) | 3,031 inch |
| Magasság | 138 mm |
| Magasság (coll) | 5,433 inch |
| Szélesség | 15 mm |
| Szélesség (coll) | 0,591 inch |
| Nettó tömeg | 129,54 g |
| Tárolási hőmérséklet | -25 °C...55 °C |
| Folyamatos üzemi hőmérséklet., min. | -60 °C |
| Folyamatos üzemi hőmérséklet., max. | 160 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétellel |
| RoHS alóli kivétel (ha van/ismert ilyen) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | c6099607-b1cd-4fc8-8f5b-8c2defa73093 |
| Anyag | Epoxigyanta, EP |
| Szín | fekete |
| UL 94 éghetőségi osztály | V-0 |
| Változat |
Csavaros csatlakozás
Távtartó Egyik oldalon szabad vég |
| Véglap szükséges | Igen |
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Rögzítési pontok száma szintenként | 2 |
| Potenciálok száma szintenként | 1 |
| Keresztkötött szintek belül | Nem |
| PE-csatlakozás | Nem |
| Sín | TS 35 |
| N funkció | Nem |
| PE működés | Nem |
| PEN funkció | Nem |
| Felszerelés típusa | Felpattintható |
| Hasonló kapcsok száma | 1 |
| Nyitott oldala | jobb |
| Robbanásbiztosság szempontjából bevizsgált változat | Nem |
| Csatlakozás típusa, kiegészítő csatlakozás | Csavaros csatlakozás |
| Csatlakozás típusa | Csavaros csatlakozás |
| Csatlakozás típusa 2 | Csavaros csatlakozás |
| Csatlakozási irány | oldalt |
| Csatlakozások száma | 2 |
| Csupaszolási hossz | 12 mm |
| Meghúzási nyomaték, max. | 1,6 Nm |
| Meghúzási nyomaték, min. | 1,2 Nm |
| Rögzítési tartomány, névleges csatlakozás, max. | 10 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,5 mm² |
| Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min. | 1,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 6 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 1,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max. | 4 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 10 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. | 0,5 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás | 10 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás | 0,5 mm² |
| Integrált vizsgálóaljzat | Nem |
| Keresztösszekötés | nélkül |
| Rés | dugaszolható |
| Szabványok | IEC 60947-7-1 |
| Sín | TS 35 |
| Névleges keresztmetszet | 6 mm² |
| Névleges feszültség | 1 500 V |
| Névleges DC feszültség | 1 500 V |
| Névleges áram | 30 A |
| Áram maximum vezetékoknál | 30 A |
| Szabványok | IEC 60947-7-1 |
| Fajlagos ellenállás az IEC 60947-7-x szerint | 0,78 mΩ |
| Névleges lökőfeszültség | 15 kV |
| Teljesítményveszteség az IEC 60947-7-x szerint | 1,31 W |
| Szennyezés súlyossága | 3 |
| Approval/Certificate/Document of Conformity |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36539)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_50309) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.3835020000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=3835020000) |
| User Documentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000902 |
| ETIM 7.0 | EC000902 |
| ETIM 8.0 | EC000902 |
| ETIM 9.0 | EC000902 |
| ECLASS 9.0 | 27-14-11-26 |
| ECLASS 9,1 | 27-14-11-26 |
| ECLASS 10.0 | 27-14-11-26 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-09 |
| ECLASS 14.0 | 27-25-01-09 |
| Jóváhagyások |   |
| ROHS | Megfelel |
