Tulajdonságok
Változat | P-sorozat, Potenciálelosztó, Névleges keresztmetszet: 1.5 mm², Szintek száma: 4, Csatlakozások száma: 16, Szín: szürke |
Rendelési szám | 1173890000 |
Típus | PPV 4 GR 35X7.5 DGR |
GTIN (EAN) | 4032248966257 |
Qty. | 20 Darab |
Mélység | 47 mm |
Mélység (coll) | 1,85 inch |
Magasság | 70 mm |
Magasság (coll) | 2,756 inch |
Szélesség | 9,2 mm |
Szélesség (coll) | 0,362 inch |
Nettó tömeg | 21,95 g |
Tárolási hőmérséklet | -25 °C...55 °C |
Folyamatos üzemi hőmérséklet., min. | -50 °C |
Folyamatos üzemi hőmérséklet., max. | 130 °C |
RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
REACH SVHC | No SVHC above 0.1 wt% |
Anyag | Polikarbonát |
Működési elemek anyaga | PBT |
Szín | szürke |
UL 94 éghetőségi osztály | V-0 |
Változat |
PUSH-IN csatlakozás
Függőleges keresztösszekötött Egyik oldalon szabad vég |
Véglap szükséges | Igen |
Potenciálok száma | 1 |
Szintek száma | 4 |
Rögzítési pontok száma szintenként | 4 |
Potenciálok száma szintenként | 1 |
Keresztkötött szintek belül | Igen |
PE-csatlakozás | Nem |
Sín | TS 35 x 7,5 |
N funkció | Nem |
PE működés | Nem |
PEN funkció | Nem |
Felszerelés típusa | Felpattintható |
Robbanásbiztosság szempontjából bevizsgált változat | Nem |
Csatlakozás típusa, kiegészítő csatlakozás | PUSH IN |
Csatlakozás típusa | PUSH IN |
Csatlakozás típusa 2 | PUSH IN |
Csatlakozási irány | Ferde / hajlított |
Csatlakozások száma | 16 |
Csupaszolási hossz | 10 mm |
Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,5 mm² |
Kés mérete | 0,6 x 3,5 mm |
Rögzítési tartomány, névleges csatlakozás, max. | 1,5 mm² |
Rögzítési tartomány, névleges csatlakozás, min. | 0,13 mm² |
Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min. | 0,5 mm² |
Vezeték csatlakozási keresztmetszet AWG, max. | AWG 16 |
Vezeték csatlakozási keresztmetszet AWG, min. | AWG 24 |
Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 1,5 mm² |
Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,5 mm² |
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max. | 1,5 mm² |
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 1,5 mm² |
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 1,5 mm² |
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. | 0,5 mm² |
Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás | 1,5 mm² |
Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás | 0,5 mm² |
B feszültség nagyság (CSA) | 300 V |
B áram nagyság (CSA) | 10 A |
D feszültség nagyság (CSA) | 300 V |
D áram nagyság (CSA) | 10 A |
Tanúsítvány száma (CSA) | 200039-2406089 |
Vezeték keresztmetszet, max. (CSA) | 16 AWG |
Vezeték keresztmetszet, min. (CSA) | 26 AWG |
Pólusszám | 4 |
Szabványok |
IEC 60947-7-1
DIN EN 60079 |
Sín | TS 35 x 7,5 |
Vezeték csatlakozási keresztmetszet AWG, max. | AWG 16 |
Vezeték csatlakozási keresztmetszet AWG, min. | AWG 24 |
Névleges keresztmetszet | 1,5 mm² |
Névleges feszültség | 250 V |
Névleges áram | 17,5 A |
Szabványok |
IEC 60947-7-1
DIN EN 60079 |
Fajlagos ellenállás az IEC 60947-7-x szerint | 1,83 mΩ |
Névleges lökőfeszültség | 4 kV |
Teljesítményveszteség az IEC 60947-7-x szerint | 0,56 W |
Szennyezés súlyossága | 3 |
Túlfeszültség kategória | III |
B feszültség nagyság (cURus) | 300 V |
B áram nagyság (cURus) | 10 A |
D feszültség nagyság (cURus) | 300 V |
D áram nagyság (cURus) | 10 A |
Tanúsítvány száma (cURus) | E60693 |
Vezetékméret, gyári vezetékezés, max. (cURus) | 16 AWG |
Vezetékméret, gyári vezetékezés, min. (cURus) | 26 AWG |
Vezetékméret, terepi vezetékezés, min. (cURus) | 26 AWG |
Vezetékméret, terepi vezetékzés max. (cURus) | 16 AWG |

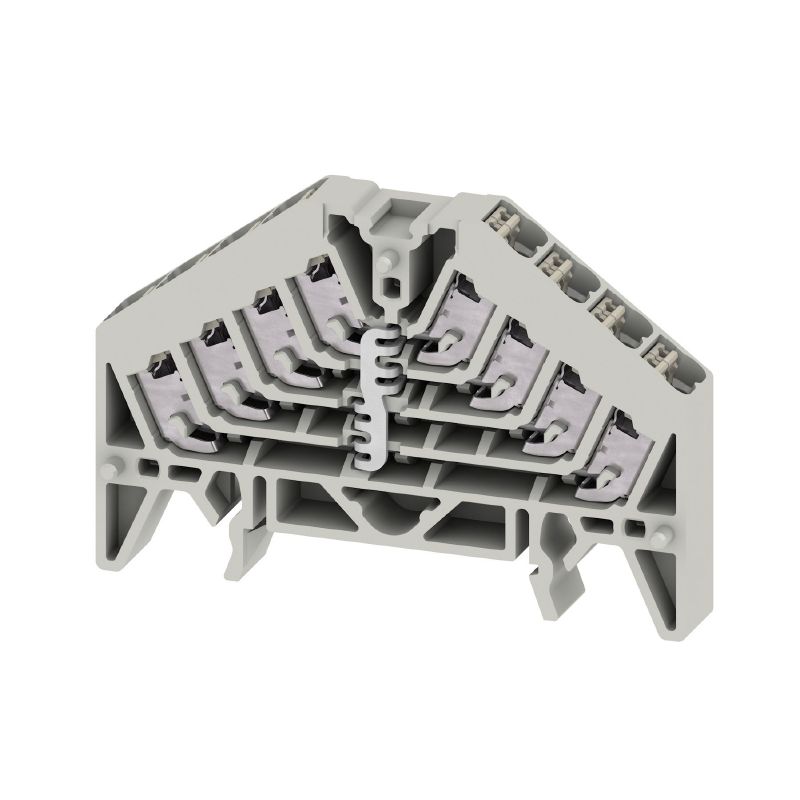

Illusztráció címe 02 | Product image |
Kép alcím-02 | A kép illusztráció |
Approval/Certificate/Document of Conformity |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36344)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284535) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60704) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1173890000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1173890000) |
User Documentation |
[Beipackzettel_PRV_PPV.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35353)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000897 |
ETIM 7.0 | EC000897 |
ETIM 8.0 | EC000897 |
ETIM 9.0 | EC000897 |
ECLASS 9.0 | 27-14-11-20 |
ECLASS 9,1 | 27-14-11-20 |
ECLASS 10.0 | 27-14-11-20 |
ECLASS 11.0 | 27-14-11-20 |
ECLASS 12.0 | 27-14-11-20 |
ECLASS 13.0 | 27-25-01-19 |
ECLASS 14.0 | 27-25-01-19 |
Jóváhagyások | ![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif) ![UKCA](/picture/UKCA.gif) |
ROHS | Megfelel |
UL File Number Search | [UL weboldal](LINK/UL_search.html) |
Tanúsítvány száma (cURus) | E60693 |
