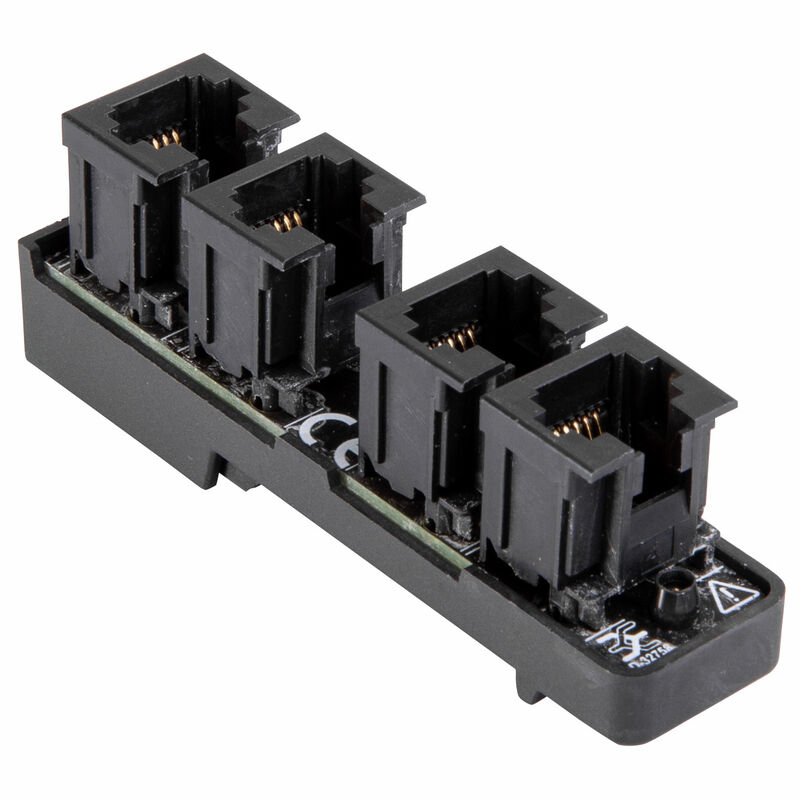

RS 4XRJ12
RS 4XRJ12

RS 4XRJ12

Nr. produktu 8000112157
Pobierz kartę katalogową Wsparcie inżynieryjne Dokumentacja produktu Pobieranie produktów
Produkty pokrewne 2
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego dane przyłącza dane znamionowe Koordynacja izolacji (EN 60664-1) przyłącze pole przyłącze zasilania Ważna informacja Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny

Ogólne dane zamówieniowe

Nr zam.
8000112157
Typ
RS 4XRJ12
GTIN (EAN)
4099987025591
Ilość
10 szt.

Wymiary i masa

Głębokość
21,5 mm
Głębokość (cale)
0,846 inch
Wysokość
80,2 mm
Wysokość (cale)
3,157 inch
Szerokość
17,9 mm
Szerokość (cale)
0,705 inch
Masa netto
19 g

Temperatury

Temperatura magazynowania
-25...70 °C
Temperatura eksploatacyjna
-20...55 °C
Wilgotność przy temperaturze pracy
0…85% (bez kondensacji)

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

dane przyłącza

rozdział złącza wtykowe do płytki drukowanej

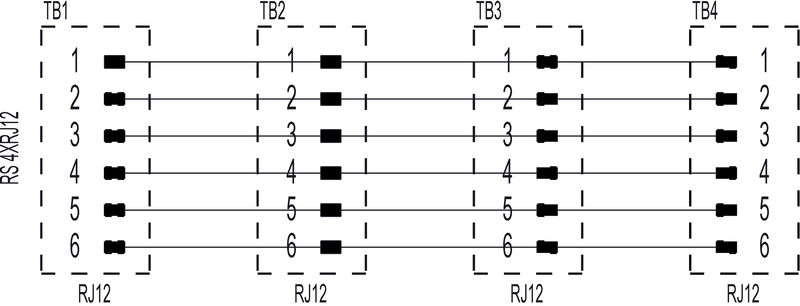

4 x RJ12 plug-in connectors

dane znamionowe

Stopień ochrony
IP20
Napięcie znamionowe
< 150 V AC
napięcie robocze
150 V AC
Prąd na przyłącze rozdzielacza, maks.
1 A

Koordynacja izolacji (EN 60664-1)

Napięcie znamionowe izolacji
<150 V AC
Kategoria ochrony przeciwprzepięciowej
II
Kontrola napięcia impulsowego (1,2 / 50 µs) (standard 4)
1,5 kV

przyłącze pole

rodzaj połączenia
złącze wtykowe

przyłącze zasilania

rodzaj połączenia
złącze wtykowe

Ważna informacja

Zgodność IPC
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.

Klasyfikacje

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
