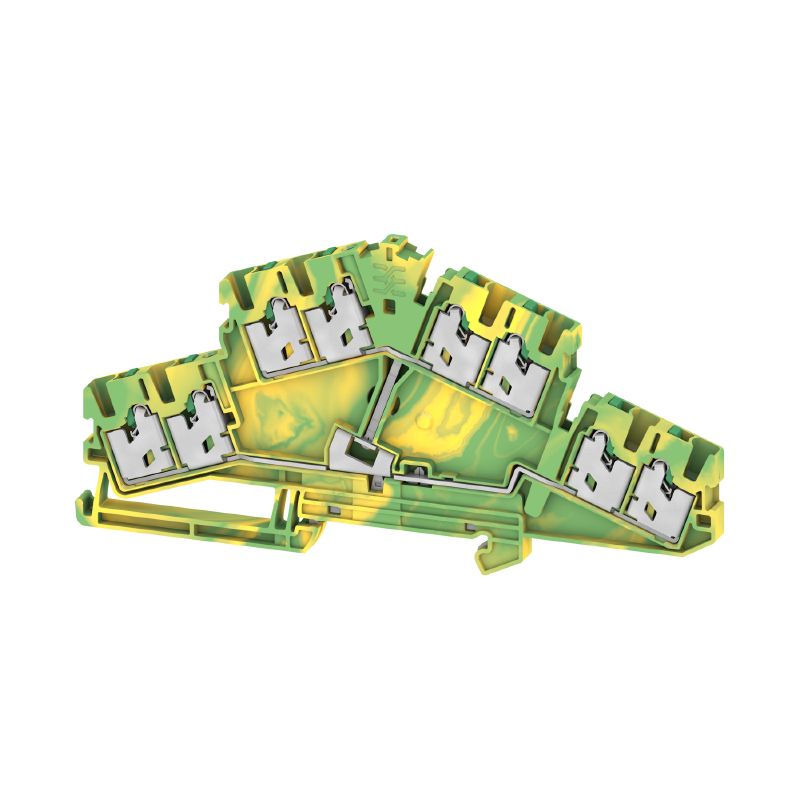

Többemeletes földelő sorkapocs, SNAP IN, Zöld / sárga, 2.5 mm², 800 V, Csatlakozások száma: 8, Szintek száma: 2, V-0, Wemid

Produkt-ID 3093160000
Öppna i konfiguratorn
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 90 Använda produkter 1069
Approvals Általános rendelési adatok Dimensiones y pesos Températures Termékek környezetvédelmi megfelelősége Material data Rating data IECEx/ATEX Dati caratteristici del sistema ytterligare tekniska data Klämbara ledare (ytterligare anslutning) Klämbara ledare (Märkanslutning) Allmänt Caractéristiques nominales Märkdata enligt UL Classificazioni

Approvals

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693

Általános rendelési adatok

Utförande
Többemeletes földelő sorkapocs, SNAP IN, Zöld / sárga, 2.5 mm², 800 V, Csatlakozások száma: 8, Szintek száma: 2, V-0, Wemid
Art.nr.
3093160000
Typ
S2T 2.5 8C PE
GTIN (EAN)
4099987110150
Förp.
50 items

Dimensiones y pesos

Djup
64,5 mm
Mélység (coll)
2,539 inch
Höjd
127,5 mm
Altezza (pollici)
5,02 inch
Bredd
5,1 mm
Byggbredd (tum)
0,201 inch
Poids net
30,712 g

Températures

Lagertemperatur
-25 °C...55 °C
Varaktig driftstemperatur, min.
−60 °C
Varaktig driftstemperatur, max.
130 °C

Termékek környezetvédelmi megfelelősége

RoHS-kompatibilitetsstatus
Megfelel, kivétel nélkül
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Material data

Grundläggande material
Wemid
Färgkod
grön/gul
Цвет элементов управления
grön
Brännbarhetsklass enligt UL 94
V-0

Rating data IECEx/ATEX

Certifikat nr. (ATEX)
TUEV22ATEX8925U
Certifikat nr. (IECEX)
IECEXTUR22.0073U
Поперечное сечение провода, макс. (ATEX)
2.5 mm²
Ledararea max. (IECEX)
2.5 mm²

Dati caratteristici del sistema

Ändplatta krävs
Sì
Antal våningar
2
Antal klämställen per våning
4
Nivåer internt överkopplade
Ja
N funkció
Nej
Fonction PE
Ja
Funkce PEN
Nej

ytterligare tekniska data

explosionstestat utförande
Nej
Montagesätt
ihakad
Monteringstyp
TS 35
rastbar
Ja
Öppna sidor
right

Klämbara ledare (ytterligare anslutning)

Anslutningstyp, ytterligare anslutning
SNAP IN

Klämbara ledare (Märkanslutning)

Anslutningsarea, flertrådig, max.
2,5 mm²
Anslutningsarea, flertrådig, min.
0,34 mm²
Anslutningsområde, max.
4 mm²
Anslutningsområde, min.
0,34 mm²
Anslutningsriktning
lutande
Anslutningstyp
SNAP IN
Antal anslutningar
8
Avisoleringslängd
10 mm
Klingmått
6 x 3,5 mm
Ledararea, entrådig, max.
2,5 mm²
Ledararea, entrådig, min.
0,34 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, max.
2,5 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.
0,34 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
2,5 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,34 mm²
Ledararea, fintrådig, min.
0,34 mm²
Ledardiameter, AWG, max
AWG 14
Ledardiameter, AWG, min.
AWG 22
Ledardiameter, fintrådig, max.
4 mm²
Tolkdorn enligt 60 947-1
A2

Allmänt

Ledardiameter, AWG, max
AWG 14
Ledardiameter, AWG, min.
AWG 22
Normer
IEC 60947-7-2

Caractéristiques nominales

Märkarea
2,5 mm²
Märkspänning till grannklämman
800 V
Märkspänning DC
800 V
Standards
IEC 60947-7-2
Genomgångsmotstånd enligt IEC 60947-7-x
1,33 mΩ
Sobretensión de choque nominal para bornes contiguos
8 kV
Verlustleistung gemäß IEC 60947-7-x
0,77 mW
Nedsmutsningsgrad
3
Överspänningskategori
III

Märkdata enligt UL

Certifikat nr (cURus)
E60693
Ledarstorlek Factory wiring max (cURus)
12 AWG
Ledarstorlek Factory wiring min (cURus)
22 AWG
Ledarstorlek Field wiring max (cURus)
12 AWG
Ledarstorlek Field wiring min (cURus)
22 AWG

Classificazioni

ETIM 8.0
EC000901
ETIM 9.0
EC000901
ETIM 10.0
EC000901
ECLASS 14.0
27-25-01-04
ECLASS 15.0
27-25-01-04
