Tulajdonságok
| Változat | SAI aktív, Segédsín, Komplett modul |
| Rendelési szám | 1938640000 |

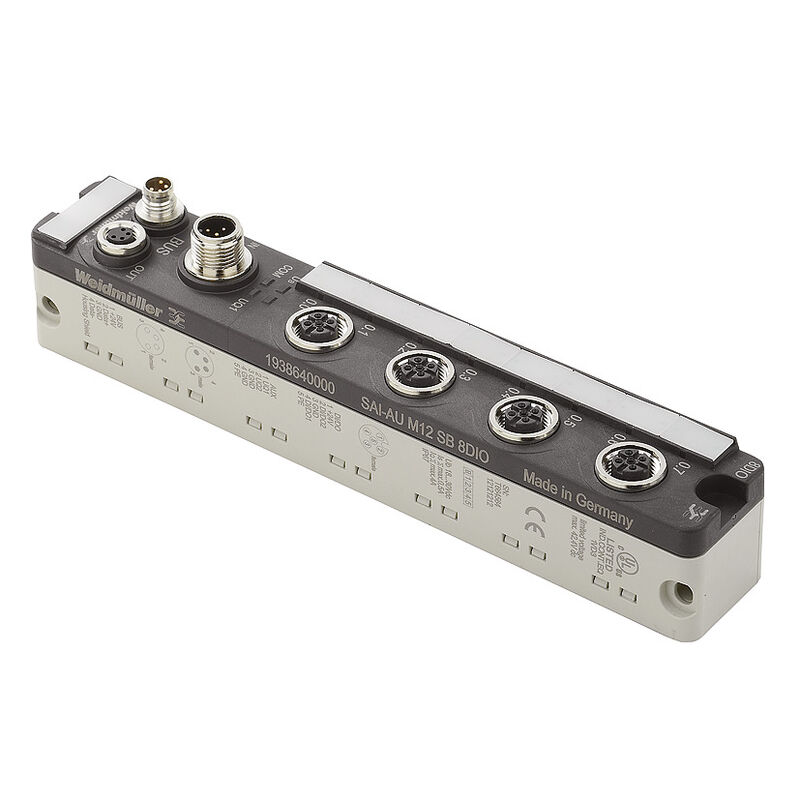

| Típus | SAI-AU M12 SB 8DIO |
| GTIN (EAN) | 4032248612642 |
| Qty. | 1 Darab |
| Magasság | 32 mm |
| Magasság (coll) | 1,26 inch |
| Szélesség | 30 |
| Szélesség (coll) | 1,181 inch |
| Hossz | 180 mm |
| Hossz, inch | 7,087 inch |
| Nettó tömeg | 296 g |
| Tárolási hőmérséklet | -25 °C...85 °C |
| Üzemi hőmérséklet | 0 °C...60 |
| RoHS megfelelőségi állapot | Megfelel, kivétellel |
| RoHS alóli kivétel (ha van/ismert ilyen) | 6c, 7a, 7cI |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | 30ca4bfe-b33c-43ed-b218-3746bc09f6a6 |
| Csatlakozás segédsínhez (SUB BE) |
1 x M8 csatlakozó 4 pólusú
A kódolású |
| Csatlakozás segédsínhez (SUB KI) |
1 x M8 hüvely 4 pólusú
A kódolású |
| I/O-csatlakozások |
4 x M12 hüvely
5 pólusú A-kódolású |
| Tápfeszültség (AUX BE) |
1x M12 csatlakozó 5 pólusú
A kódolású |
| A potenciálok elválasztása a modul elektronikájától | nincs |
| Bemenet szűrő |
1 ms
3 ms 5 ms 10 ms Konfigurálható |
| Bemenő feszültség, alacsony | <5 V EN 61131-2 1. típus szerint |
| Bemenő feszültség, magas | >15 V EN 61131-2 1. típus szerint |
| Bemenő áram, alacsony | < 15 mA EN 61131-2 1. típus szerint |
| Bemenő áram, magas | 2-15 mA EN 61131-2 1. típus szerint |
| Diagnosztikai figyelmeztetés | piros |
| Megengedett bemenő feszültség | -30 V ... +30 V (pólusfelcseréléssel szemben védett) |
| A potenciálok elválasztása a modul elektronikájától | nincs |
| Diagnosztikai figyelmeztetés | piros |
| Kapcsolási frekvencia, induktív terhelés | max. 1 Hz |
| Kapcsolási frekvencia, lámpaterhelés | max. 8 Hz |
| Kapcsolási frekvencia, ohmikus terhelés | max. 100 Hz |
| Kimenő feszültség, alacsony | 0 V DC |
| Kimenő feszültség, magas | Tápfeszültség 0,7 V DC levonásával |
| Max. teljes áramkimenet | 4 A |
| max. áramtovábbítási kapacitás kimenő jelenként | 0,5 A |
| Rövidzárlatbiztos | Igen, lekapcsolás rövidzárlatnál és hibajelzésnél |
| Földelés | < 200 g |
| Ház fő anyaga |
Pocan
PBT |
| Tanúsítvány |
CE
cULus |
| UL 94 éghetőségi osztály | 5VA |
| Védelmi osztály | IP67 |
| Határok | 18 V DC ... 30 V DC |
| Max. teljes áram modul | 8 A |
| Polaritás-felcseréléssel szembeni védelem | Igen |
| Érintkező terhelés | Tüskénként max. 4 A |
| Üzemi feszültség | 24 V |
| Illusztráció címe 02 | Product image |
| Approval/Certificate/Document of Conformity |
[Declaration_of_Conformity_DE_PN45](https://mdcop.weidmueller.com/mediadelivery/asset/900_41950)
[CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_287398) [UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_287402) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205423) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1938640000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1938640000) |
| User Documentation |
[MAN UR67 SAI-Aktive Universal Pro DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_313788)
[MAN UR67 SAI-Active Universal Pro EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_313789) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001601 |
| ETIM 7.0 | EC001601 |
| ETIM 8.0 | EC001601 |
| ETIM 9.0 | EC001601 |
| ECLASS 9.0 | 27-24-26-05 |
| ECLASS 9,1 | 27-24-26-90 |
| ECLASS 10.0 | 27-24-26-05 |
| ECLASS 11.0 | 27-24-26-05 |
| ECLASS 12.0 | 27-24-26-05 |
| ECLASS 13.0 | 27-24-26-05 |
| ECLASS 14.0 | 27-24-26-05 |
| Jóváhagyások |   |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cULus) | E141197 |
