Tulajdonságok
| Változat | Érzékelő/beavatkozó vezeték, Egyik oldalon szabad vég, 7/8", Pólusok száma : 5 (4 + PE), 3 m, tű, egyenes, árnyékolt: Nem, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem |
| Rendelési szám | 1292170300 |

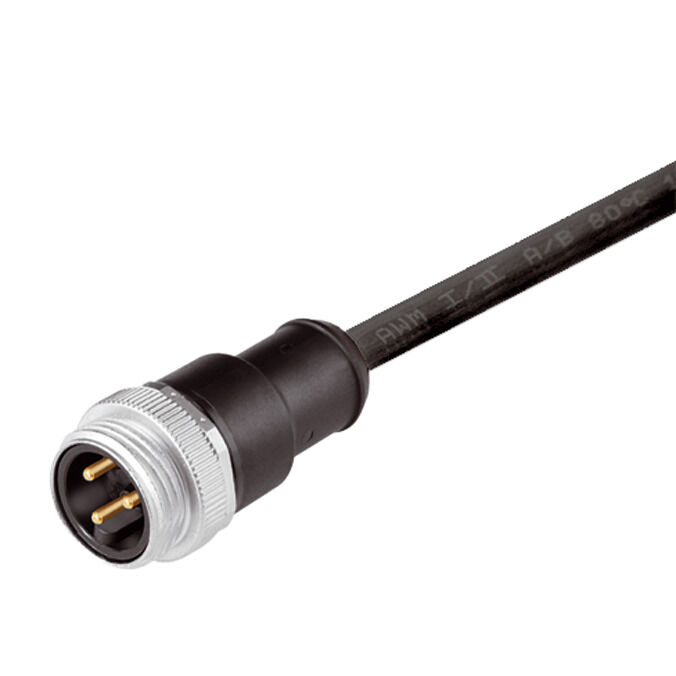

| Típus | SAIL-7/8G-5-3.0U |
| GTIN (EAN) | 4050118088182 |
| Qty. | 1 Darab |
| Nettó tömeg | 426 g |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | ebf89fc8-a87f-4691-b87a-dfb9921774b4 |
| RoHS megfelelőségi állapot | Megfelel |
| A következő kábeltartókhoz: | Igen |
| Csavarási ellenállás | 0 °/m |
| Hajlítási sugár, min., mozgó | 7,5 x kábelátmérő |
| Halogén | Nem |
| Hegesztési szikrákkal szembeni ellenállás | Nem |
| Hegesztésnek ellenálló | Nem |
| Keresztkötéses irradiáció | Nem |
| Konfigurálható kábelhossz | Nem |
| Kábelhossz | 3 m |
| Köpeny anyaga | PUR |
| Köpeny színe | fekete |
| Külső bevonat az UL AWM stílusnak megfelelően | 20234 (80 °C / 1000 V) |
| Outside diameter | 8.7 mm ± 0.2 mm |
| PE működés | Igen |
| Pólusok száma | 5 (4 + PE) |
| Szigetelés | TPM |
| Színkód gyűrű |
Barna
Fehér Kék Fekete Zöld / sárga |
| Temperature range, moving | -20...80 °C |
| Temperature range, stationary | -50...80 °C |
| árnyékolt | Nem |
| Érkeresztmetszet | 1,5 mm² |
| Csatlakozási menet | 7/8" |
| Dugaszolási ciklusok | ≥ 100 |
| Ház fő anyaga | PUR |
| Ház hőmérsékleti tartománya | -40 … +85 ° C |
| Kódolás | nincs |
| LED | Nem |
| Menetes gyűrű anyaga | Cink présöntvény |
| Névleges feszültség | 300 V |
| Névleges feszültség (UL) | 600 V |
| Névleges lökőfeszültség | 2 500 V |
| Névleges áram | 9 A |
| Szennyezés súlyossága | 3 |
| Szigetelés erőssége | 108 Ω |
| Változat | tű, egyenes |
| Védelmi osztály |
IP68
becsavart állapotban |
| áthidalt | Nem |
| Érintkező anyaga | CuZn |
| Érintkező felület | Au (arany) |
| Névleges feszültség | 300 V |
| Névleges áram | 9 A (4 és 5 pólusú), 12 A (3 pólusú) |
| Szigetelés erőssége | 108 Ω |
| Térfogati ellenállás | ≤3 mΩ |
| Tanúsítvány száma (cULus) | E307231 |
| Csatlakozó, bal | IP68, dugós érintkező, egyenes, Műanyag, árnyékolatlan |
| Csatlakozó, jobb | szabad vezetékvég |
| Illusztráció címe 03 | Méretrajz |
| Kép alcím-03 | Male, straight |
| Illusztráció címe 04 | Póluskiosztás |
| Kép alcím-04 | Male |
| Illusztráció címe 06 | Az ideális szerszám: Screwty ® nyomaték funkcióval |
| Kép alcím-06 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_251877) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1292170300) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1292170300) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| Kiadványok | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9,1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| ECLASS 14.0 | 27-06-03-11 |
| Jóváhagyások |    |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cULus) | E307231 |
