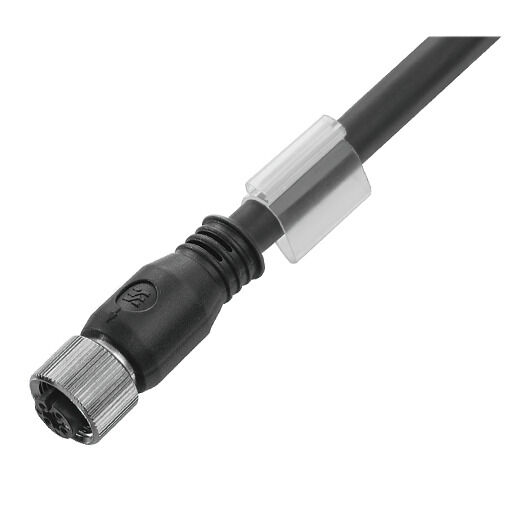

SAIL-M12BG-3S20U

Érzékelő/beavatkozó vezeték, Egyik oldalon szabad vég, M12, Pólusok száma : 3, 20 m, Hüvely (mama) , egyenes, árnyékolt: Igen, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem

Cikkszám 1867412000

Tulajdonságok

Általános rendelési adatok

Változat	Érzékelő/beavatkozó vezeték, Egyik oldalon szabad vég, M12, Pólusok száma : 3, 20 m, Hüvely (mama) , egyenes, árnyékolt: Igen, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem
Rendelési szám	1867412000
Típus	SAIL-M12BG-3S20U
GTIN (EAN)	4050118331912
Qty.	1 Darab

Méretek és tömegek

Nettó tömeg

706 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot	Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)	6c
REACH SVHC	Lead 7439-92-1
SCIP	1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Kábel műszaki adatai

A következő kábeltartókhoz:	Igen
Csavarási ellenállás	0 °/m
Gyorsulás	5 m/s²
Hajlítási ciklusok	2 millió
Hajlítási sugár, min., mozgó	10 x kábelátmérő
Hajlítási sugár, min., álló	5 x kábelátmérő
Halogén	Nem
Hegesztési szikrákkal szembeni ellenállás	Nem
Hegesztésnek ellenálló	Nem
Hidrolízis és mikróba-ellenálló	Igen
Keresztkötéses irradiáció	Nem
Konfigurálható kábelhossz	Nem
Kábelhossz	20 m
Köpeny anyaga	PUR
Köpeny színe	fekete
Külső bevonat az UL AWM stílusnak megfelelően	20549 (80 °C / 300 V)
LABS-mentes	Igen
Lángterjedéssel szembeni ellenállás	In accordance with UL1581 UL / CUL FT2 in accordance with IEC 60332-2-2
Olajokkal szembeni ellenállás	in accordance with IEC 60811:404
Outside diameter	5 mm ± 0.2 mm
Pólusok száma	3
Sebesség	200 m/s
Szigetelés	PP
Színkód gyűrű	Barna Kék Fekete
Temperature range, moving	-25...80 °C
Temperature range, stationary	-40...80 °C
árnyékolt	Igen
Ér, az UL AWM stílusnak megfelelően	10493 (80 °C / 300 V)
Érkeresztmetszet	0,34 mm²

Általános műszaki adatok

Csatlakozási menet	M12
Dugaszolási ciklusok	≥ 100
Ház fő anyaga	PUR
Ház hőmérsékleti tartománya	-25…+85 °C
Kódolás	A kódolású
LED	Nem
Meghúzási nyomaték	M12: 0,8 - 1,2 Nm
Menetes gyűrű anyaga	Cink présöntvény
Névleges feszültség	250 V
Névleges áram	4 A
Szennyezés súlyossága	3
Szigetelés erőssége	10⁸ Ω
Változat	Hüvely (mama) , egyenes
Védelmi osztály	IP65 IP66 IP67 IP68 becsavart állapotban
áthidalt	Nem
Érintkező felület	Aranyozott

Villamos tulajdonságok

Névleges feszültség	250 V
Szigetelés erőssége	10⁸ Ω

Általános szabványok

Csatlakozó, standard	IEC 61076-2-101
Tanúsítvány száma (cULus)	E307231

Szabványok

Csatlakozó, standard

IEC 61076-2-101

Dugó, bal

Csatlakozó, bal

M12, A kódolású, IP69, hüvelyes érintkező, egyenes, Műanyag, árnyékolt

Dugó, jobb

Csatlakozó, jobb

szabad vezetékvég

Képek a termékekről

Illusztráció címe 04	Póluskiosztás
Kép alcím-04	Socket
Illusztráció címe 06	Az ideális szerszám: Screwty ^{® nyomaték funkcióval}
Kép alcím-06	Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Letöltések

Engineering Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_211885)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1867412000)
Katalógusok	[Catalogues in PDF-format](LINK/Catalog.html)
Kiadványok	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Besorolások

ETIM 6.0	EC001855
ETIM 7.0	EC001855
ETIM 8.0	EC001855
ETIM 9.0	EC001855
ECLASS 9.0	27-06-03-11
ECLASS 9,1	27-06-03-11
ECLASS 10.0	27-06-03-11
ECLASS 11.0	27-06-03-11
ECLASS 12.0	27-06-03-11
ECLASS 13.0	27-06-03-11
ECLASS 14.0	27-06-03-11

Tanúsítványok

Jóváhagyások	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Megfelel
UL File Number Search	[UL weboldal](LINK/UL_search.html)
Tanúsítvány száma (cULus)	E307231
