SAIL-M12G-2-1.0UBL
Produktbild
SAIL-M12G-2-1.0UBL
Detailzeichnung
Male, straight
SAIL-M12G-2-1.0UBL

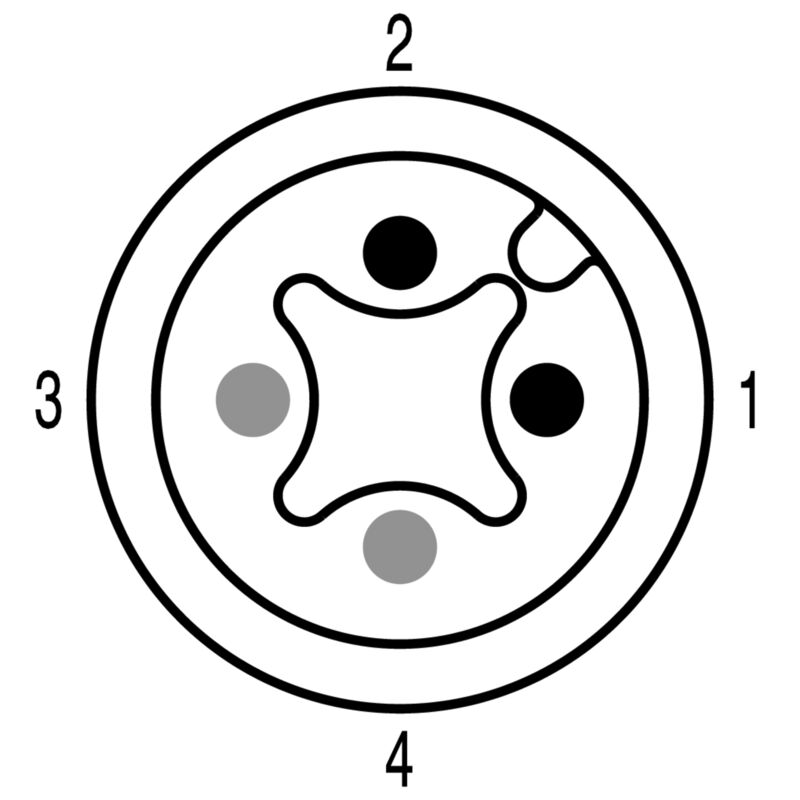

Polbild
SAIL-M12G-2-1.0UBL

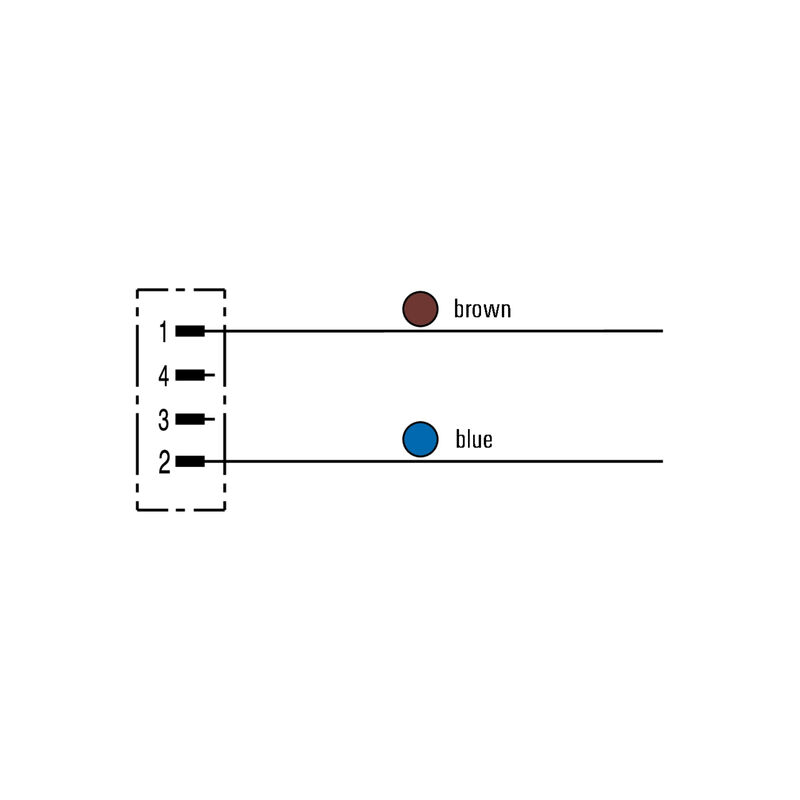

Schaltbild
SAIL-M12G-2-1.0UBL
Das ideale Werkzeug: das Verschraubungswerkzeug Screwty ® Drehmoment
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12G-2-1.0UBL

Érzékelő/beavatkozó vezeték, Egyik oldalon szabad vég, M12, Pólusok száma : 2, 1 m, tű, egyenes, árnyékolt: Nem, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem

Art.-Nr. 3107950100
Datenblatt herunterladen Ürün İndirmleri
Zubehör 7 Verwandte Artikel 4
Dopuszczenia Általános rendelési adatok Wymiary i masa Termékek környezetvédelmi megfelelősége Technische Daten Kabel Allgemeine Technische Daten Elektrische Eigenschaften General standards Plug, left Plug, right Classifications

Dopuszczenia

ROHS
Zgodny

Általános rendelési adatok

Ausfuehrung
Érzékelő/beavatkozó vezeték, Egyik oldalon szabad vég, M12, Pólusok száma : 2, 1 m, tű, egyenes, árnyékolt: Nem, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem
Best.-Nr.
3107950100
Art
SAIL-M12G-2-1.0UBL
GTIN (EAN)
4099987797788
Ilość
1 szt.

Wymiary i masa

Masa netto
28 g

Termékek környezetvédelmi megfelelősége

RoHS-Konformitätsstatus
Megfelel, kivétellel
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1

Technische Daten Kabel

Ader nach UL AWM style
10493 (80 °C / 300 V)
Aderquerschnitt
0,34 mm²
Außendurchmesser
3.75 mm ± 0.15 mm
Beidraht integriert
Nein
Beschleunigung
5 m/s²
Biegeradius min., bewegt
12 x Kabeldurchmesser
Biegeradius, min., fest verlegt
5 x Kabeldurchmesser
Biegezyklen
12 Mio.
Farbcodierung
braun
blau
Flammwidrigkeit
In accordance with UL1581 UL / CUL FT2
gemäß IEC 60332-2-2
Geschirmt
Nein
Geschwindigkeit
3,33 m/s
Halogene
Nein
Hybridleitung
Nein
Hydrolyse- und mikrobenbeständig
Ja
Isolation
PP
Isolationsspannung
500 V AC/750 V DC
Kabelinduktivität
<1 μH/m
Kabelkapazität
<200 pF/m
Kabellänge
1 m
Konfigurierbare Kabellänge
Nein
LABS-frei
Ja
Mantel nach UL AWM style
20549 (80 °C / 300 V)
Mantelfarbe
blau (RAL 5015)
Mantelmaterial
PUR
Mantelmaterial hygroskopisch
No
Polzahl
2
Schleppkettentauglichkeit
Yes
Schweißfunkenbeständigkeit
No
Schweißperlenfest
No
Strahlenvernetzt
No
Temperaturbereich, bewegt
-25...80 °C
Temperaturbereich, fest verlegt
-50...80 °C
Torsionsfestigkeit
360 °/m
Torsionslänge
1 m
Zugfestigkeit
15 N
Ölbeständigkeit
in accordance with IEC 60811:404

Allgemeine Technische Daten

Anschlussgewinde
M12
Ausführung
Stift, gerade
Codierung
A-codiert
gebrückt
Nein
Gehäusebasismaterial
PUR
Isolationswiderstand
108 Ω
Kontaktmaterial
CuZn35PB2
Kontaktoberfläche
vergoldet
LED
Nein
Material Gewindering
Diecast zinc
Nennspannung
250 V
Nennstrom
4 A
Schlüsselweite
12 mm
Schutzart
IP65
IP66
IP67
IP68
IP69
when screwed in
Steckzyklen
≥ 100
Temperaturbereich Gehäuse
-25…+85 °C
Verschmutzungsgrad
3

Elektrische Eigenschaften

Isolationswiderstand
108 Ω
Nennspannung
250 V

General standards

Steckverbinder Norm
IEC 61076-2-101

Plug, left

Stecker links
connector, M12, A-coded, Number of poles: 2, male contact, straight, unshielded

Plug, right

Stecker rechts
free conductor end

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
