SAIL-M12GM8G-4-2.5U
SAIL-M12GM8G-4-2.5U
極スキーム
M12 = A-coded
SAIL-M12GM8G-4-2.5U
極スキーム
Socket
SAIL-M12GM8G-4-2.5U
配線図

SAIL-M12GM8G-4-2.5U

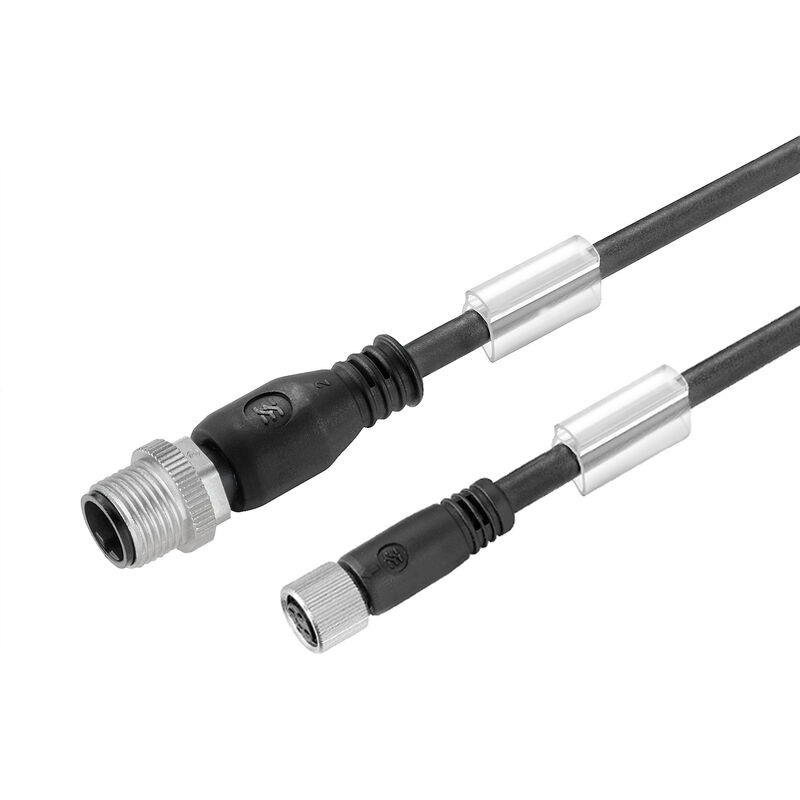

センサー/アクチュエータライン, 接続ライン, M12/M8, 極数 : 4, 2.5 m, ピン、ストレート – ソケット、ストレート, シールド仕様: いいえ, LED: いいえ, シース材料: PUR, ハロゲン: いいえ

商品番号 9456660250
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 7 関連製品 15
承認 一般注文データ 寸法と重量 環境製品コンプライアンス ケーブルの技術仕様 一般的な技術データ 電気プロパティ 一般基準 標準 プラグ、左 プラグ、右 製品イメージ 分類

承認

認可
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
適合

一般注文データ

バージョン
センサー/アクチュエータライン, 接続ライン, M12/M8, 極数 : 4, 2.5 m, ピン、ストレート – ソケット、ストレート, シールド仕様: いいえ, LED: いいえ, シース材料: PUR, ハロゲン: いいえ
注文番号
9456660250
種別
SAIL-M12GM8G-4-2.5U
GTIN (EAN)
4032248283613
数量
1 items

寸法と重量

正味重量
78,2 g

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除あり)
RoHS 適用除外（該当する場合/既知の場合）
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

ケーブルの技術仕様

Accelerartion
5 m/s²
Böjcykler
5 Mio
Böjradie min, fast monterad
5 x ケーブル直径
Böjradie min, rörlig
10 x ケーブル直径
Flamhärdighet
In accordance with UL1581 UL / CUL FT2
IEC 60332-2-2に準拠
hastighet
200 m/min
Hydrolys- och mikrobresistent
はい
Isolering
PP
Konfigurerbar kabellängd
いいえ
Köpeny színe
黒色
LABS-fri
はい
Longueur du câble
2,5 m
Mantelmaterial
PUR
Outer cladding in accordance with UL AWM style
20233 (80 °C / 300 V)
PE 기능
いいえ
Przekrój żyły
0,25 mm²
Resistenza agli olii
Yes
Suitable for cable carriers
はい
UL AWM スタイル準拠のコア
10493 (80 °C / 300 V)
Галогены
いいえ
Экранированный
いいえ
ねじれ時の曲げサイクル
> 5 Mio.
ねじれ長
1 m
カラーコーディング
茶色
白色
青色
黒色
交差結合照射
いいえ
外径
4.4 mm ± 0.2 mm
極数
4
歪み耐性
360 °/m
温度範囲、固定
-50...80 °C
温度範囲、移動
-25...80 °C
溶接スパーク耐久性
いいえ
溶接火花耐久性
いいえ

一般的な技術データ

AF サイズ
12 mm
LED
いいえ
コーディング
M12 = A コード / M8 =なし
ジャンパー
該当なし
スレッドリング材質
真鍮、ニッケルメッキ
ダイキャスト亜鉛
ハウジングの温度範囲
-25 - +85 °C
ハウジング主要材質
PUR
バージョン
ピン、ストレート – ソケット、ストレート
プラギング回数
≥ 100
保護度合い
IP65
IP66
IP67
IP68
IP69
ねじ込み
公称電圧
30 V
公称電流
4 A
接点材質
CuZn35PB2
接続スレッド
M12/M8
接触表面
金メッキ
汚染度
3
絶縁抵抗
108 Ω
締付けトルク
M8：0.5～0.6Nm
M12：0.8 ～ 1.2 Nm

電気プロパティ

公称電圧
30 V
絶縁抵抗
108 Ω

一般基準

Connector standard
IEC 61076-2-101
IEC 61076-2-104

標準

Conector norma
IEC 61076-2-101
IEC 61076-2-104

プラグ、左

左プラグ
コネクタ, M12, A コード化, 極数: 4, IP69, オス型接点, 直線, シールドなし

プラグ、右

プラグ右
コネクタ, M8, 極数: 4, IP69, メス型接点, 直線, シールドなし

製品イメージ

図表タイトル 03
寸法図
画像サブタイトル - 03
Male, straight
図表タイトル 04
寸法図
画像サブタイトル - 04
Straight socket
図表タイトル 08
理想的な工具：トルク機能を備えたScrewty®
画像サブタイトル - 08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

分類

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
