Tulajdonságok

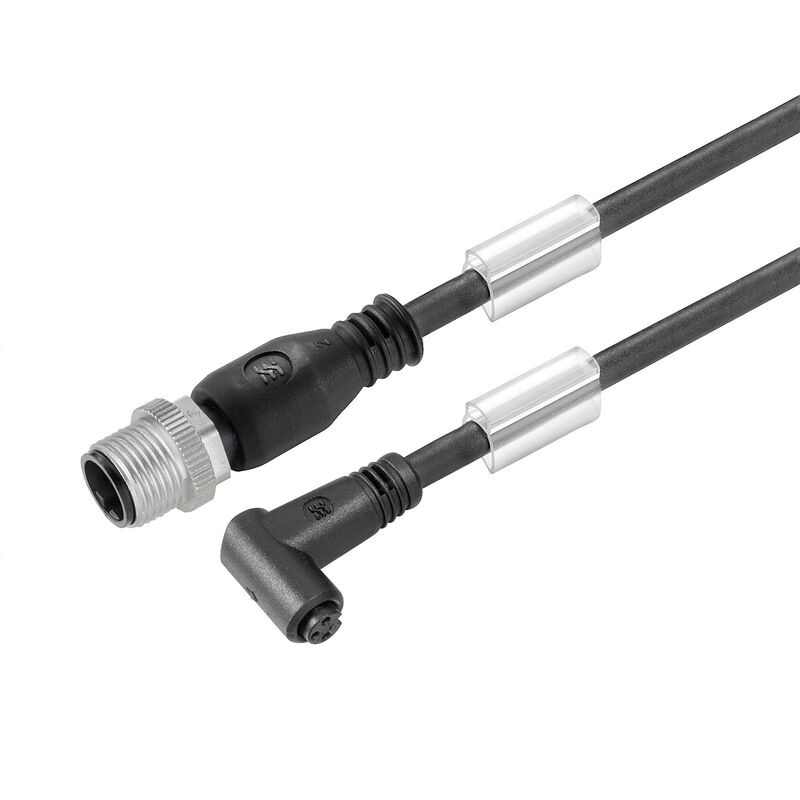

| Változat | Érzékelő/beavatkozó vezeték, Csatlakozóvezeték, M12 / M8, Pólusok száma : 3, 4 m, csap, egyenes - aljzat, 90°, árnyékolt: Nem, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem |
| Rendelési szám | 9457570400 |
| Típus | SAIL-M12GM8WR-3-4.0U |
| GTIN (EAN) | 4032248690732 |
| Qty. | 1 Darab |
| Nettó tömeg | 116,16 g |
| RoHS megfelelőségi állapot | Megfelel, kivétellel |
| RoHS alóli kivétel (ha van/ismert ilyen) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1c533b66-fcff-4da5-b89f-fd55fbf5cb55 |
| A következő kábeltartókhoz: | Igen |
| Csavarás hossza | 1 m |
| Csavarási ellenállás | 360 °/m |
| Gyorsulás | 5 m/s² |
| Hajlítási ciklusok | 12 millió |
| Hajlítási ciklusok csavart | > 5 Mio. |
| Hajlítási sugár, min., mozgó | 10 x kábelátmérő |
| Hajlítási sugár, min., álló | 5 x kábelátmérő |
| Halogén | Nem |
| Hegesztési szikrákkal szembeni ellenállás | Nem |
| Hegesztésnek ellenálló | Nem |
| Hidrolízis és mikróba-ellenálló | Igen |
| Keresztkötéses irradiáció | Nem |
| Konfigurálható kábelhossz | Nem |
| Kábelhossz | 4 m |
| Köpeny anyaga | PUR |
| Köpeny színe | fekete |
| Külső bevonat az UL AWM stílusnak megfelelően | 20549 (80 °C / 300 V) |
| Lángterjedéssel szembeni ellenállás |
in accordance with IEC 60332-2-2
In accordance with UL1581 UL / CUL FT2 |
| Olajokkal szembeni ellenállás | in accordance with IEC 60811:404 |
| Outside diameter | 4.1 mm ± 0.2 mm |
| Pólusok száma | 3 |
| Sebesség | 5 m/s |
| Szigetelés | PP |
| Színkód gyűrű |
Barna
Kék Fekete |
| Temperature range, moving | -25...80 °C |
| Temperature range, stationary | -40...80 °C |
| árnyékolt | Nem |
| Ér, az UL AWM stílusnak megfelelően | 10493 (80 °C / 300 V) |
| Érkeresztmetszet | 0,25 mm² |
| Csatlakozási menet | M12 / M8 |
| Dugaszolási ciklusok | ≥ 100 |
| Ház fő anyaga | PUR |
| Ház hőmérsékleti tartománya | -25…+85 °C |
| Kódolás | M12 = A-kódolt, M8 = nincs |
| LED | Nem |
| Meghúzási nyomaték | M12: 0,8 - 1,2 Nm |
| Menetes gyűrű anyaga |
Cink présöntvény
PUR |
| Névleges feszültség | 60 V |
| Névleges áram | 4 A |
| Szennyezés súlyossága | 3 |
| Szigetelés erőssége | 108 Ω |
| Változat | csap, egyenes - aljzat, 90° |
| Védelmi osztály | IP65 (bedugaszolt állapotban) |
| áthidalt | Nem |
| Érintkező felület | Aranyozott |
| Névleges feszültség | 60 V |
| Szigetelés erőssége | 108 Ω |
| Csatlakozó, standard |
IEC 61076-2-101
IEC 61076-2-104 |
| Csatlakozó, standard |
IEC 61076-2-101
IEC 61076-2-104 |
| Csatlakozó, bal | M12, A kódolású, IP69, dugós érintkező, egyenes, Műanyag, árnyékolatlan |
| Csatlakozó, jobb | M8, IP69, hüvelyes érintkező, 90°-os szög, Műanyag, árnyékolatlan |
| Illusztráció címe 03 | Méretrajz |
| Kép alcím-03 | Male, straight |
| Illusztráció címe 04 | Méretrajz |
| Kép alcím-04 | Angled socket |
| Illusztráció címe 05 | Póluskiosztás |
| Kép alcím-05 | Male |
| Illusztráció címe 06 | Póluskiosztás |
| Kép alcím-06 | Socket |
| Illusztráció címe 07 | Kapcsolási rajz |
| Illusztráció címe 08 | Az ideális szerszám: Screwty ® nyomaték funkcióval |
| Kép alcím-08 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.9457570400) |
| Product Change Notification |
[DE - Technische Änderung zu M12 Gewindering mit 6-Kant](https://mdcop.weidmueller.com/mediadelivery/asset/900_88623)
[EN - Technical change to M12 nut with additional hexagonal mounting](https://mdcop.weidmueller.com/mediadelivery/asset/900_88624) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| Kiadványok | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9,1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| ECLASS 14.0 | 27-06-03-11 |
| Jóváhagyások |  |
| ROHS | Megfelel |
