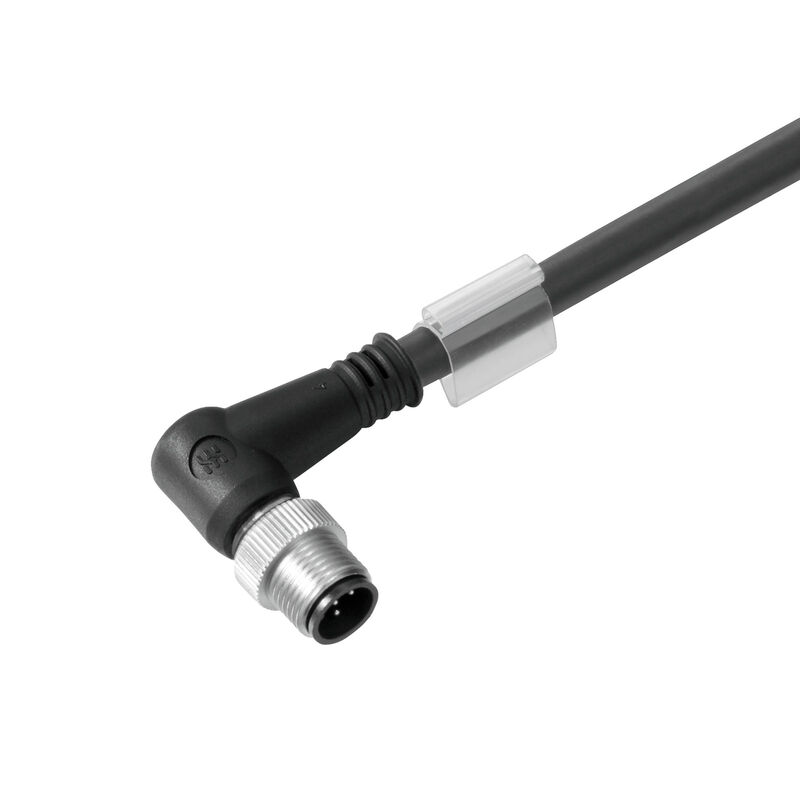

SAIL-M12W-4S1.5U
SAIL-M12W-4S1.5U
Méretrajz
Male, angled
SAIL-M12W-4S1.5U
Póluskiosztás
M12 = A-coded
SAIL-M12W-4S1.5U
Kapcsolási rajz

SAIL-M12W-4S1.5U

Érzékelő/beavatkozó vezeték, Egyik oldalon szabad vég, M12, Pólusok száma : 4, 1.5 m, csap, 90°, árnyékolt: Igen, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem

Art.-Nr. 1059650150
Datenblatt herunterladen Mérnöki támogatás Termékletöltések
Tartozékok 6 Kapcsolódó termékek 4
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Kábel műszaki adatai Általános műszaki adatok Villamos tulajdonságok Általános szabványok Szabványok Dugó, bal Dugó, jobb Képek a termékekről Besorolások

Tanúsítványok

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E307231

Általános rendelési adatok

Version
Érzékelő/beavatkozó vezeték, Egyik oldalon szabad vég, M12, Pólusok száma : 4, 1.5 m, csap, 90°, árnyékolt: Igen, LED: Nem, Köpeny anyaga: PUR, Halogén: Nem
Order No.
1059650150
Type
SAIL-M12W-4S1.5U
GTIN (EAN)
4032248807628
Qty.
1 Darab

Méretek és tömegek

Nettó tömeg
66,88 g

Termékek környezetvédelmi megfelelősége

RoHS Compliance Status
Megfelel, kivétellel
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Kábel műszaki adatai

A következő kábeltartókhoz:
Igen
Csavarás hossza
1 m
Csavarási ellenállás
180 °/m
Gyorsulás
5 m/s²
Hajlítási ciklusok
2 millió
Hajlítási ciklusok csavart
> 1 Mio.
Hajlítási sugár, min., mozgó
10 x kábelátmérő
Hajlítási sugár, min., álló
5 x kábelátmérő
Halogén
Nem
Hegesztési szikrákkal szembeni ellenállás
Nem
Hegesztésnek ellenálló
Nem
Hibrid kábel
Nem
Hidrolízis és mikróba-ellenálló
Igen
Integrált elvezető vezeték
Nem
Keresztkötéses irradiáció
Nem
Konfigurálható kábelhossz
Nem
Kábel anyaga
PUR, halogénmentes
Kábelhossz
1,5 m
Köpeny anyaga
PUR
Köpeny anyaga, higroszkópos
Nem
Köpeny színe
fekete
Külső bevonat az UL AWM stílusnak megfelelően
20549 (80 °C / 300 V)
LABS-mentes
Igen
Lángterjedéssel szembeni ellenállás
in accordance with IEC 60332-1 / UL 1581 FT2
in accordance with IEC 60332-2-2
Olajokkal szembeni ellenállás
Yes
Outside diameter
5 mm ± 0.2 mm
Počet pólů
4
Sebesség
3 m/s
Szigetelés
PP
Színkód gyűrű
Barna
Fehér
Kék
Fekete
Temperature range, moving
-25...80 °C
Temperature range, stationary
-40...80 °C
Vezetékek száma
4
árnyékolt
Igen
Ér, az UL AWM stílusnak megfelelően
10493 (80 °C / 300 V)
Érkeresztmetszet
0,34 mm²

Általános műszaki adatok

IP65
IP66
IP67
IP68
becsavart állapotban
Coding
A kódolású
Connection thread
M12
Contact material
Rézötvözet
Contact surface
Aranyozott
Couple de serrage
M12: 0,8 - 1,2 Nm
Cycles d'enfichage
≥ 100
Degré de pollution
3
Housing main material
PUR
Insulation resistance
109 Ω
LED
Nem
Matériau de la bague filetée
Sárgaréz, nikkelezett
Nominal current
4 A
Nominal voltage
250 V
Plage de températures du coffret
-25…+85 °C
Version
csap, 90°

Villamos tulajdonságok

Nennspannung
250 V
Odpor izolace
109 Ω

Általános szabványok

Csatlakozó, standard
IEC 61076-2-101
Tanúsítvány száma (cULus)
E307231

Szabványok

Csatlakozó, standard
IEC 61076-2-101

Dugó, bal

플러그 좌측
M12, A kódolású, Pólusok száma: 4, dugós érintkező, 0°-os szög, csatlakozó, árnyékolt

Dugó, jobb

Spina di collegamento a destra
Szabad vezetékvég

Képek a termékekről

Illusztráció címe 06
Az ideális szerszám: Screwty ® nyomaték funkcióval
Kép alcím-06
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Besorolások

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
