Tulajdonságok

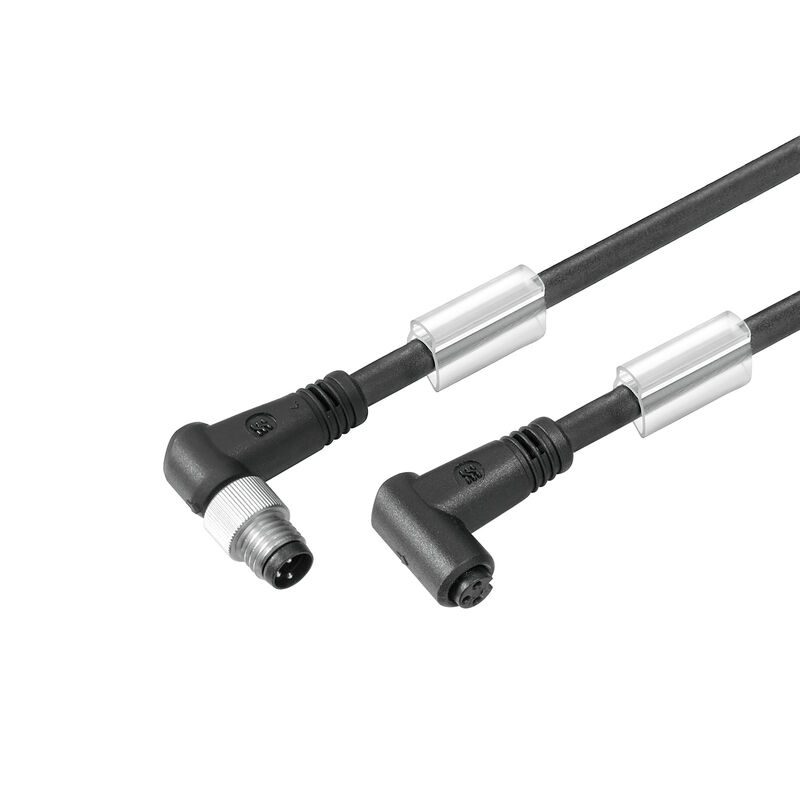

| Változat | Érzékelő/beavatkozó vezeték, Csatlakozóvezeték, M8 / M8, Pólusok száma : 4, 3 m, csap, 90° - aljzat 90°, árnyékolt: Nem, LED: Nem, Köpeny anyaga: PVC, Halogén: Igen |
| Rendelési szám | 1948700300 |
| Típus | SAIL-M8WM8WR-4-3.0V |
| GTIN (EAN) | 4032248625949 |
| Qty. | 1 Darab |
| Nettó tömeg | 97 g |
| RoHS megfelelőségi állapot | Megfelel, kivétellel |
| RoHS alóli kivétel (ha van/ismert ilyen) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1c533b66-fcff-4da5-b89f-fd55fbf5cb55 |
| A következő kábeltartókhoz: | Nem |
| Csavarási ellenállás | 0 °/m |
| Halogén | Igen |
| Hegesztési szikrákkal szembeni ellenállás | Nem |
| Hegesztésnek ellenálló | Nem |
| Keresztkötéses irradiáció | Nem |
| Konfigurálható kábelhossz | Nem |
| Kábelhossz | 3 m |
| Köpeny anyaga | PVC |
| Köpeny színe | fekete |
| Külső bevonat az UL AWM stílusnak megfelelően | 2464 (80 °C / 300 V) |
| Outside diameter | 4.8 mm ± 0.2 mm |
| Pólusok száma | 4 |
| Szigetelés | PVC |
| Színkód gyűrű |
Barna
Fehér Kék Fekete |
| Temperature range, moving | -5...80 °C |
| Temperature range, stationary | -30...80 °C |
| árnyékolt | Nem |
| Érkeresztmetszet | 0,25 mm² |
| Csatlakozási menet | M8 / M8 |
| Dugaszolási ciklusok | ≥ 100 |
| Ház fő anyaga | PUR |
| Ház hőmérsékleti tartománya | -25…+85 °C |
| Kódolás | A kódolású |
| LED | Nem |
| Meghúzási nyomaték | M8: 0,5 - 0,6 Nm |
| Menetes gyűrű anyaga | Sárgaréz, nikkelezett |
| Névleges feszültség | 30 V |
| Névleges áram | 4 A |
| Szennyezés súlyossága | 3 |
| Szigetelés erőssége | 108 Ω |
| Változat | csap, 90° - aljzat 90° |
| Védelmi osztály |
IP65
becsavart állapotban |
| áthidalt | Nem |
| Érintkező felület | Aranyozott |
| Névleges feszültség | 30 V |
| Szigetelés erőssége | 108 Ω |
| Csatlakozó, standard | IEC 61076-2-104 |
| Tanúsítvány száma (cULus) | E307231 |
| Csatlakozó, standard | IEC 61076-2-104 |
| Csatlakozó, bal | M8, IP69, dugós érintkező, 90°-os szög, Műanyag, árnyékolatlan |
| Csatlakozó, jobb | M8, IP69, hüvelyes érintkező, 90°-os szög, Műanyag, árnyékolatlan |
| Illusztráció címe 04 | Méretrajz |
| Kép alcím-04 | Angled socket |
| Illusztráció címe 05 | Póluskiosztás |
| Kép alcím-05 | Male |
| Illusztráció címe 06 | Póluskiosztás |
| Kép alcím-06 | Socket |
| Illusztráció címe 07 | Kapcsolási rajz |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1948700300) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| Kiadványok | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9,1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| ECLASS 14.0 | 27-06-03-11 |
| Jóváhagyások |   |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cULus) | E307231 |
