SAIL-VSA-DS-M12G-1.5U
SAIL-VSA-DS-M12G-1.5U
Rysunek wymiarowy
SAIL-VSA-DS-M12G-1.5U
Rysunek wymiarowy
Male, straight
SAIL-VSA-DS-M12G-1.5U
Schemat biegunów
SAIL-VSA-DS-M12G-1.5U
Schemat biegunów
M12 = A-coded
SAIL-VSA-DS-M12G-1.5U
Okablowanie

SAIL-VSA-DS-M12G-1.5U

Dieses Produkt ist bald nicht mehr verfügbar.

Bestellbar bis: /Date(1803769200000)/

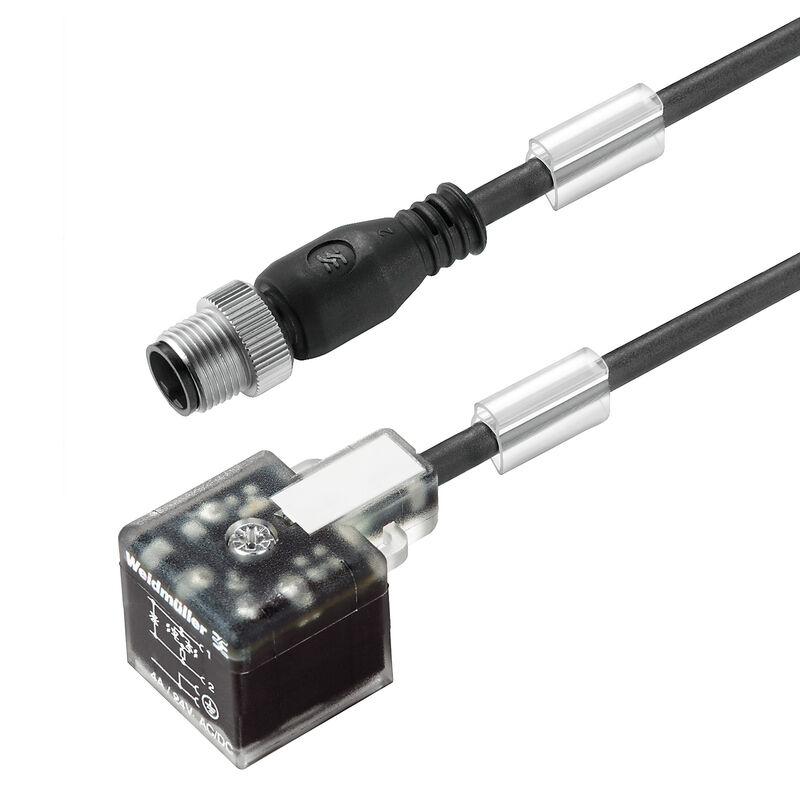

Valve cable (assembled), Straight plug - valve plug, Design A (18 mm), M12 = A-coded, Cable length: 1.5 m, PUR, black

№ продукта 1316550150
Загрузить спецификации Tekninen tuki
Prodotti correlati 5
Osvědčení General ordering data Abmessungen und Gewichte Environmental Product Compliance Specyfikacje techniczne kabla Dane ogólne techniczne Konektor, vlevo Konektor, pravý Classifications

Osvědčení

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform

General ordering data

Wersja
Valve cable (assembled), Straight plug - valve plug, Design A (18 mm), M12 = A-coded, Cable length: 1.5 m, PUR, black
Nr zam.
1316550150
Typ
SAIL-VSA-DS-M12G-1.5U
GTIN (EAN)
4050118131314
VPE
1 Styk
Lieferstatus
Dieser Artikel ist demnächst nicht mehr lieferbar.
Datum der letzten Bestellung
/Date(1803769200000)/

Abmessungen und Gewichte

Nettogewicht
90 g

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Specyfikacje techniczne kabla

Cykle gięcia
3 miliony
Długość kabla
1,5 m
Ekranowane
Nie
Funkcja PE
Tak
Halogenki
Nie
izolacja
PP
Kodowanie kolorami
niebieski
brązowy
zielony / żółty
czarny
biały
kolor płaszcza
czarny
Konfigurowalna długość kabla
Nie
Liczba biegunów
4 (3 + PE)
Materiał płaszcza
PUR
Odporne na ściegi spawalnicze
Nie
Odporność na iskry spawalnicze
Nie
promień zgięcia min., ruchomy
10 x średnica kabla
promień zgięcia, min., ułożony na stałe
5 x średnica kabla
Przekrój żyły
0,34 mm²
Przydatność do łańcucha ciągowego
Tak
Przyspieszenie
5 m/s²
Prędkość
200 m/min
Wytrzymałość na skręcanie
0 °/m
Zakres temperatur, stały
-40...90 °C
Zakres temperatur, zmienny, min. / maks.
-30...90 °C
Średnica zewnętrzna
5.2 mm ± 0.2 mm

Dane ogólne techniczne

kodowanie
Forma A (18 mm)
M12 = kodowanie A
LED
Tak
Materiał pierścienia gwintowanego
CuZn niklowany
Materiał styków
CuZn
Moment dokręcający
Śruba mocująca M3: 0,4 Nm
M12: 1.0 Nm
Napięcie znamionowe
24 V
Podstawowy materiał obudowy
TPU
Powierzchnia styku
cynowana
Stopień ochrony
IP67
přišroubované
Stopień zanieczyszczenia
3
Wykonanie
Rovná zástrčka – zásuvka ventilu
Zakres temperatury obudowy
-25…+80 °C
Znamionowe natężenie prądu
4 A
Ścieżka połączenia
Různé

Konektor, vlevo

Wtyk po lewej
konektoru, Zástrčka ventilu, Design A (18 mm), Počet pólů: 4, IP67, Kontakt samice, S úhlem 0°, LED žlutá a zelená, nestíněné

Konektor, pravý

Wtyk po prawej
konektoru, M12, A-kódování, Počet pólů: 5, IP67, Kontakt samec, přímý, nestíněné

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-12
ECLASS 15.0
27-06-03-12
