Tulajdonságok
| Változat | Átvezető sorkapocs, Csavaros csatlakozás, piros, 2.5 mm², 24 A, 800 V, Csatlakozások száma: 2, Szintek száma: 1, TS 35, V-2, PA 66, 100 °C |
| Rendelési szám | 2566530000 |

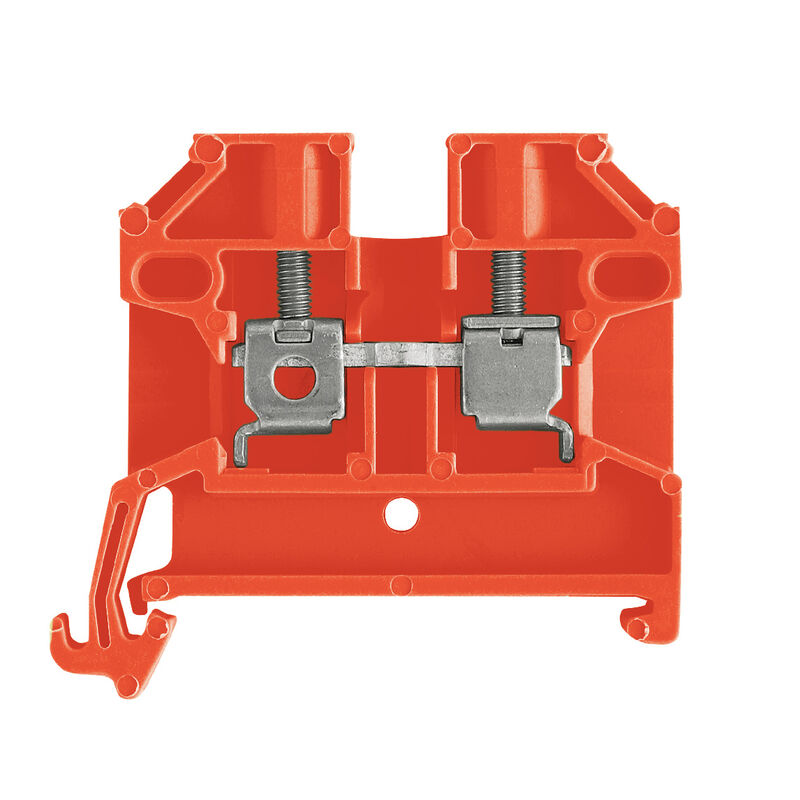

| Típus | SAK 2.5/35 RT |
| GTIN (EAN) | 4050118576290 |
| Qty. | 100 Darab |
| Alternatív termék | [1020040000](~/p/1020040000) |
| Mélység | 40 mm |
| Mélység (coll) | 1,575 inch |
| Magasság | 44,5 mm |
| Magasság (coll) | 1,752 inch |
| Szélesség | 6,1 mm |
| Szélesség (coll) | 0,24 inch |
| Nettó tömeg | 6,33 g |
| Tárolási hőmérséklet | -25 °C...55 °C |
| Folyamatos üzemi hőmérséklet., min. | -50 °C |
| Folyamatos üzemi hőmérséklet., max. | 100 °C |
| RoHS megfelelőségi állapot | Megfelel |
| REACH SVHC | No SVHC above 0.1 wt% |
| Anyag | PA 66 |
| Szín | piros |
| UL 94 éghetőségi osztály | V-2 |
| Tanúsítvány száma (ATEX) | TUEV18ATEX8207U |
| Tanúsítvány száma (IECEX) | IECEXTUR18.0017U |
| Max. feszültség (ATEX) | 690 V |
| Áram (ATEX) | 24 A |
| Vezetékkeresztmetszet, max. (ATEX) | 6 mm² |
| Max. feszültség (IECEX) | 690 V |
| Áram (IECEX) | 24 A |
| Vezetékkeresztmetszet, max. (IECEX) | 6 mm² |
| Véglap szükséges | Igen |
| Szintek száma | 1 |
| Rögzítési pontok száma szintenként | 2 |
| Keresztkötött szintek belül | Nem |
| Sín | TS 35 |
| N funkció | Nem |
| PE működés | Nem |
| PEN funkció | Nem |
| Felszerelés típusa | Felpattintható |
| Robbanásbiztosság szempontjából bevizsgált változat | Igen |
| Csatlakozás típusa, kiegészítő csatlakozás | Csavaros csatlakozás |
| Csatlakozás típusa | Csavaros csatlakozás |
| Csatlakozási irány | oldalt |
| Csatlakozások száma | 2 |
| Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,5 mm² |
| Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 4 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max. | 4 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 4 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 4 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. | 0,5 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás | 6 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás | 0,5 mm² |
| Szabványok | IEC 60947-7-1 |
| Sín | TS 35 |
| Névleges keresztmetszet | 2,5 mm² |
| Névleges feszültség | 800 V |
| Névleges DC feszültség | 800 V |
| Névleges áram | 24 A |
| Szabványok | IEC 60947-7-1 |
| Fajlagos ellenállás az IEC 60947-7-x szerint | 1,33 mΩ |
| Teljesítményveszteség az IEC 60947-7-x szerint | 0,77 W |
| Szennyezés súlyossága | 3 |
| Approval/Certificate/Document of Conformity |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_188860)
[CFAT SAK 2.5/35](https://mdcop.weidmueller.com/mediadelivery/asset/900_207083) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253945) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89280) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89281) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_207097) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_207098) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) |
| Product Change Notification | [20210308 Technical Change SAK PA 35](https://mdcop.weidmueller.com/mediadelivery/asset/900_200384) |
| User Documentation |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[NTI SAK 2.5/35](https://mdcop.weidmueller.com/mediadelivery/asset/900_207100) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9,1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Jóváhagyások |     |
| ROHS | Megfelel |
