SAKG 32/35 I

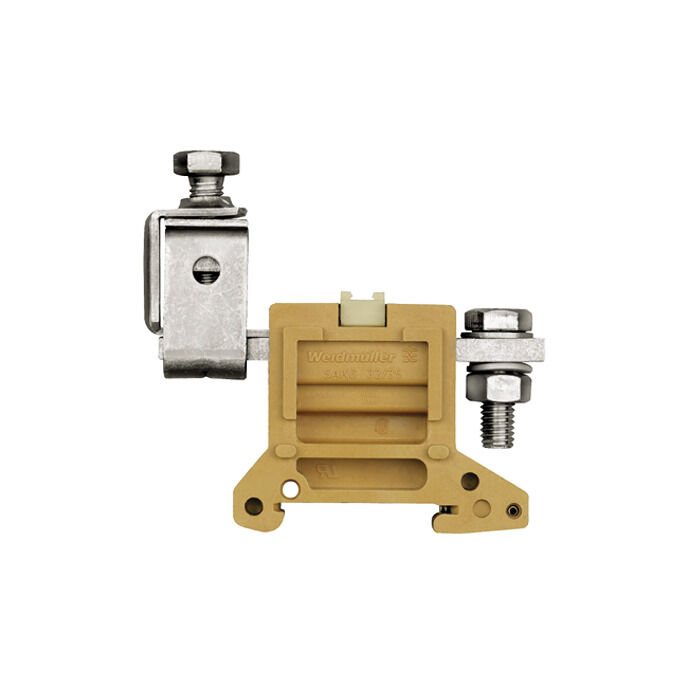

Illustrazione del prodotto

SAKG 32/35 I

Morsettiera passante, Collegamento a vite, Giallo medio, 50 mm², 150 A, 1000 V, Numero di collegamenti: 1

N. articolo 0637120000
Download foglio dati Download dei prodotti Supporto ingegneristico
Accessori 19 Prodotti correlati 1077
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati dei materiali Dati caratteristici del sistema Aaltri dati tecnici Conduttori allacciabili (altro collegamento) Conduttori allacciabili (collegamento di dimensionamento) Dati dimensionamento secondo CSA Generale Dati dimensionamento Dati dimensionamento secondo UL Classificazioni

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (UR)
E60693

Dati generali per l’ordinazione

Versione
Morsettiera passante, Collegamento a vite, Giallo medio, 50 mm², 150 A, 1000 V, Numero di collegamenti: 1
N. d’ordine
0637120000
Tipo
SAKG 32/35 I
GTIN (EAN)
4008190111496
CPZ
10 Pezzo

Dimensioni e pesi

Profondità
84,5 mm
Profondità (pollici)
3,327 inch
Posizione verticale
87 mm
Altezza (pollici)
3,425 inch
Larghezza
32 mm
Larghezza (pollici)
1,26 inch
Peso netto
210,1 g

Temperature

Temperatura di magazzinaggio
-25 °C...55 °C
Temperatura ambiente
-5 °C…40 °C
Temperatura d'esercizio continuo, min.
-60 °C
Temperatura d'esercizio continuo, max.
130 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
999cd67e-471e-4085-8dba-1342fcea86de

Dati dei materiali

Materiale di base
KrG
Colori
Giallo medio
Classe d'infiammabilità UL 94
V-0
5VA

Dati caratteristici del sistema

Versione
Morsetto a bullone / ZB
Flasque de fermeture nécessaire
Sì
Numero di potenziali
1
Numero di piani
1
Numero dei punti di serraggio per piano
2
Numero di potenziali per piano
1
Piani ponticellati internamente
No
PE connection
No
Nosná lišta
TS 35
N-function
No
Funzione PE
No
PEN funkció
No

Aaltri dati tecnici

Numero di morsetti uguali
1
Otevřené strany
Open
Typ montáže
innestabile
Verze testovaná ve výbušném prostředí
No

Conduttori allacciabili (altro collegamento)

Sezione di collegamento cavo flessibile con terminale DIN 46228/1, altro collegamento, max.
35 mm²
Tipo di collegamento, ulteriore collegamento
Collegamento a vite

Conduttori allacciabili (collegamento di dimensionamento)

70 mm²
Calibro a norma 60 947-1
B11
Campo di serraggio, collegamento a bullone, max.
70 mm²
Campo di serraggio, collegamento a bullone, min.
10 mm²
Campo di sezioni, min.
10 mm²
Coppia di serraggio, max.
12 Nm
Coppia di serraggio, min.
6 Nm
Direzione di collegamento
laterale
Lunghezza di spellatura
26 mm
Numero di collegamenti
1
Sezione di collegamento cavo AWG, max.
AWG 2/0
Sezione di collegamento cavo AWG, min.
AWG 3
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
70 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
10 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
10 mm²
Sezione di collegamento cavo, flessibile, max.
70 mm²
Sezione di collegamento cavo, flessibile, min.
10 mm²
Sezione di collegamento cavo, nucleo rigido, max.
16 mm²
Sezione di collegamento cavo, nucleo rigido, min.
10 mm²
Sezione di collegamento, flessibile, min.
10 mm²
Sezione di collegamento, semirigida, max.
70 mm²
Sezione di collegamento, semirigida, min.
10 mm²
Tipo di collegamento
Collegamento a vite
Vite di serraggio
M 8

Dati dimensionamento secondo CSA

Corrente Gr C (CSA)
170 A
N° certificato (CSA)
12400-199
Sezione cavo max (CSA)
00 AWG
Sezione cavo min (CSA)
1 AWG
Tensione Gr C (CSA)
600 V

Generale

Guida equipaggiata
TS 35
Norme
IEC 60947-7-1
Sezione di collegamento cavo AWG, max.
AWG 2/0
Sezione di collegamento cavo AWG, min.
AWG 3

Dati dimensionamento

Névleges keresztmetszet
50 mm²
Rated voltage
1.000 V
Tensión nominal DC
1.000 V
Corriente nominal
150 A
Current at maximum wires
192 A
Standards
IEC 60947-7-1
Resistenza di passaggio conforme a IEC 60947-7-x
0,21 mΩ
Rated impulse withstand voltage
8 kV
IEC 60947-7-x 규격 전력 손실
4,8 W
Grado di lordura
3

Dati dimensionamento secondo UL

Corrente Gr C (UR)
165 A
Grandezza conduttore Factory wiring max (UR)
000 AWG
Grandezza conduttore Factory wiring min (UR)
6 AWG
Grandezza conduttore Field wiring max (UR)
000 AWG
Grandezza conduttore Field wiring min (UR)
6 AWG
N° certificato (UR)
E60693
Tensione Gr C (UR)
600 V

Classificazioni

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
