Tulajdonságok
| Változat | Átvezető sorkapocs, Csavaros csatlakozás, középsárga, 95 mm², 232 A, 1000 V, Csatlakozások száma: 2 |
| Rendelési szám | 0637820000 |

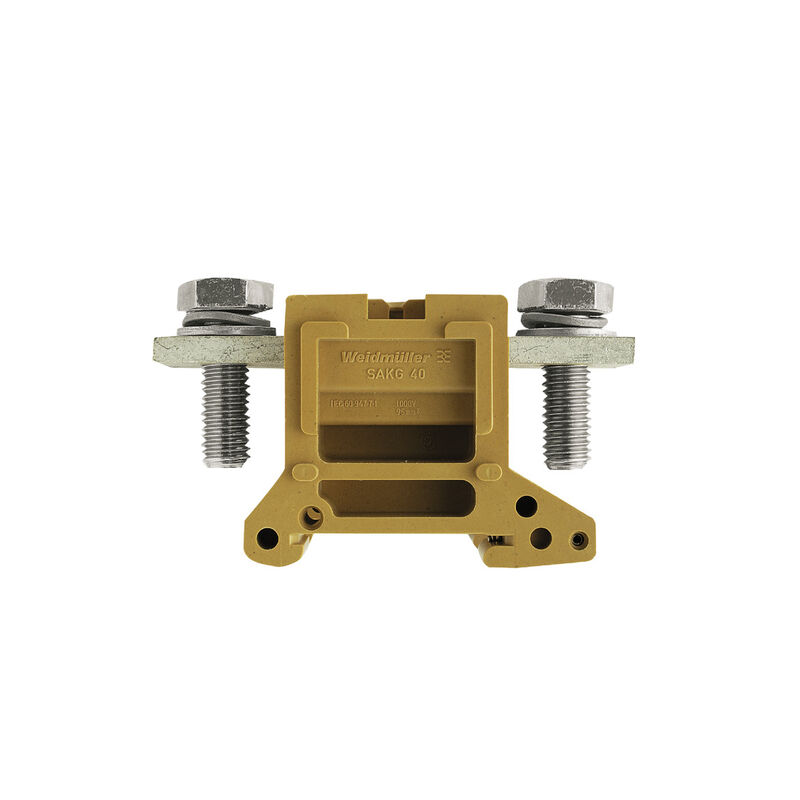

| Típus | SAKG 40/35 II/GW |
| GTIN (EAN) | 4008190052409 |
| Qty. | 5 Darab |
| Mélység | 53 mm |
| Mélység (coll) | 2,087 inch |
| Magasság | 90 mm |
| Magasság (coll) | 3,543 inch |
| Szélesség | 46 mm |
| Szélesség (coll) | 1,811 inch |
| Nettó tömeg | 210,32 g |
| Tárolási hőmérséklet | -25 °C...55 °C |
| Folyamatos üzemi hőmérséklet., min. | -60 °C |
| Folyamatos üzemi hőmérséklet., max. | 130 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétellel |
| RoHS alóli kivétel (ha van/ismert ilyen) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 999cd67e-471e-4085-8dba-1342fcea86de |
| Anyag | KrG |
| Szín | középsárga |
| UL 94 éghetőségi osztály |
V-0
5VA |
| Változat | Csapos sorkapocs |
| Véglap szükséges | Igen |
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Rögzítési pontok száma szintenként | 2 |
| Potenciálok száma szintenként | 1 |
| Keresztkötött szintek belül | Nem |
| PE-csatlakozás | Nem |
| Sín | TS 35 |
| N funkció | Nem |
| PE működés | Nem |
| PEN funkció | Nem |
| Felszerelés típusa | Felpattintható |
| Hasonló kapcsok száma | 1 |
| Nyitott oldala | Nyitott |
| Robbanásbiztosság szempontjából bevizsgált változat | Nem |
| Telepítési útmutató | Közvetlen rögzítés |
| Csatlakozás típusa, kiegészítő csatlakozás | Csavaros csatlakozás |
| Biztosítócsavar | M 10 |
| Csatlakozás típusa | Csavaros csatlakozás |
| Csatlakozási irány | oldalt |
| Csatlakozások száma | 2 |
| Meghúzási nyomaték, max. | 20 Nm |
| Meghúzási nyomaték, min. | 10 Nm |
| Rögzítési tartomány, névleges csatlakozás, max. | 95 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 10 mm² |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 4/0 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 20 |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 95 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 10 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 95 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. | 10 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás | 16 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás | 10 mm² |
| C feszültség nagyság (CSA) | 600 V |
| C áram nagyság (CSA) | 250 A |
| Tanúsítvány száma (CSA) | 12400-119 |
| Vezeték keresztmetszet, max. (CSA) | 0000 AWG |
| Vezeték keresztmetszet, min. (CSA) | 00 AWG |
| Szabványok | IEC 60947-7-1 |
| Sín | TS 35 |
| Telepítési útmutató | Közvetlen rögzítés |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 4/0 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 20 |
| Névleges keresztmetszet | 95 mm² |
| Névleges feszültség | 1 000 V |
| Névleges DC feszültség | 1 000 V |
| Névleges áram | 232 A |
| Áram maximum vezetékoknál | 232 A |
| Szabványok | IEC 60947-7-1 |
| Fajlagos ellenállás az IEC 60947-7-x szerint | 0,14 mΩ |
| Névleges lökőfeszültség | 8 kV |
| Teljesítményveszteség az IEC 60947-7-x szerint | 7,42 W |
| Szennyezés súlyossága | 3 |
| C feszültség nagyság (UR) | 600 V |
| C áram nagyság (UR) | 230 A |
| Tanúsítvány száma (UR) | E60693 |
| Vezetékméret, gyári vezetékezés, max. (UR) | 0000 AWG |
| Vezetékméret, gyári vezetékezés, min. (UR) | 1 AWG |
| Vezetékméret, terepi vezetékezés, max. (UR) | 0000 AWG |
| Vezetékméret, terepi vezetékezés, min. (UR) | 1 AWG |
| Approval/Certificate/Document of Conformity |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36630)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0637820000) |
| User Documentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9,1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Jóváhagyások |     |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Tanúsítvány száma (UR) | E60693 |
Tartozékok
-
Cikkszám:0179900000Csomagolási egység:10 Darab
Elválasztó lemez (kapocs), sárga, Magasság: 160 mm, Szélesség: 2 mm, V-2, PA 66
-
Cikkszám:0211400000Csomagolási egység:5 Darab
Keresztösszekötő (kapocs), becsavart állapotban, szürke, 232 A, Pólusszám: 2, Raszter mm-ben (P): 40.00, Szigetelt: Nem, Szélesség: 71 mm
-
Cikkszám:0194100000Csomagolási egység:5 Darab
Keresztösszekötő (kapocs), becsavart állapotban, szürke, 232 A, Pólusszám: 2, Raszter mm-ben (P): 40.00, Szigetelt: Nem, Szélesség: 65 mm
-
Cikkszám:2007130000Csomagolási egység:500 Darab
Dekafix, Sorkapocs jelölő, 5 x 8 mm, Weidmueller, fehér
-
Cikkszám:2007110000Csomagolási egység:800 Darab
Dekafix, Sorkapocs jelölő, 5 x 5 mm, Weidmueller, fehér
-
Cikkszám:0205400000Csomagolási egység:10 Darab
Vég- és elválasztó lemezek kapocsokhoz, sárga, Magasság: 160 mm, Szélesség: 2 mm, V-2, PA 66
-
-
-
Cikkszám:1854500000Csomagolási egység:200 Darab
Dekafix, Sorkapocs jelölő, 5 x 5 mm, Raszter mm-ben (P): 5.00 Weidmueller, Vevőspecifikus
-
Cikkszám:1341590000Csomagolási egység:80 Darab
Dekafix, Sorkapocs jelölő, 5 x 5 mm, Raszter mm-ben (P): 5.00 Weidmueller, Vevőspecifikus
-
Cikkszám:1249860000Csomagolási egység:1000 Darab
Dekafix, Sorkapocs jelölő, 5 x 5 mm, Raszter mm-ben (P): 5.00 Weidmueller, ibolyaszín
-
Cikkszám:1457550000Csomagolási egység:1000 Darab
Dekafix, Sorkapocs jelölő, 5 x 5 mm, Raszter mm-ben (P): 5.00 Weidmueller, fekete
-
Cikkszám:1609801687Csomagolási egység:1000 Darab
Dekafix, Sorkapocs jelölő, 5 x 5 mm, Raszter mm-ben (P): 5.00 Weidmueller, sárga
-
Cikkszám:1609801044Csomagolási egység:1000 Darab
Dekafix, Sorkapocs jelölő, 5 x 5 mm, Raszter mm-ben (P): 5.00 Weidmueller, fehér
-
Cikkszám:1609801693Csomagolási egység:1000 Darab
Dekafix, Sorkapocs jelölő, 5 x 5 mm, Raszter mm-ben (P): 5.00 Weidmueller, kék
-
Cikkszám:1609801686Csomagolási egység:1000 Darab
Dekafix, Sorkapocs jelölő, 5 x 5 mm, Raszter mm-ben (P): 5.00 Weidmueller, piros
-
Cikkszám:1609801691Csomagolási egység:1000 Darab
Dekafix, Sorkapocs jelölő, 5 x 5 mm, Raszter mm-ben (P): 5.00 Weidmueller, szürke
-
Cikkszám:1341620000Csomagolási egység:400 Darab
Dekafix, Sorkapocs jelölő, 5 x 5 mm, Raszter mm-ben (P): 5.00 Weidmueller, fehér
-
Cikkszám:1609801688Csomagolási egység:1000 Darab
Dekafix, Sorkapocs jelölő, 5 x 5 mm, Raszter mm-ben (P): 5.00 Weidmueller, zöld
-
Cikkszám:1388530000Csomagolási egység:1000 Darab
Dekafix, Sorkapocs jelölő, 5 x 5 mm, Raszter mm-ben (P): 5.00 Weidmueller, fehér
-
Cikkszám:0326860000Csomagolási egység:5 Darab
Kapocsfedél, bézs, PA 66, Magasság: 186 mm, Szélesség: 38 mm, Mélység: 78 mm, V-2
-
Cikkszám:1907520000Csomagolási egység:1000 Darab
Dekafix, Sorkapocs jelölő, 5 x 5 mm, Raszter mm-ben (P): 5.00 Weidmueller, sárga
-
Cikkszám:1854490000Csomagolási egység:1000 Darab
Dekafix, Sorkapocs jelölő, 5 x 5 mm, Raszter mm-ben (P): 5.00 Weidmueller, fehér
