SCDV 3.81/04/90F 3.2SN OR BX

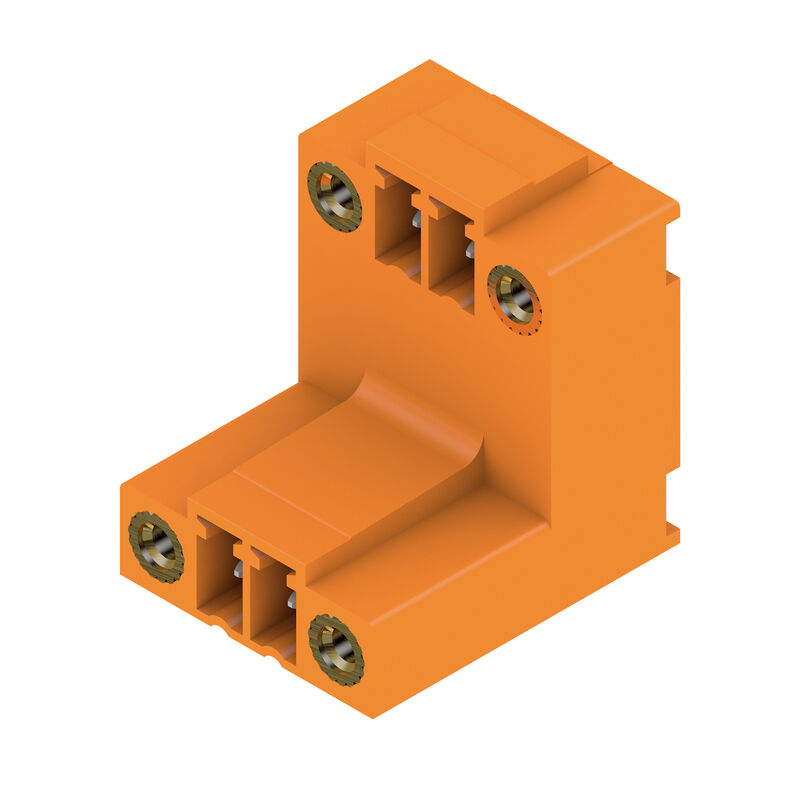

Imagen de producto
SCDV 3.81/04/90F 3.2SN OR BX

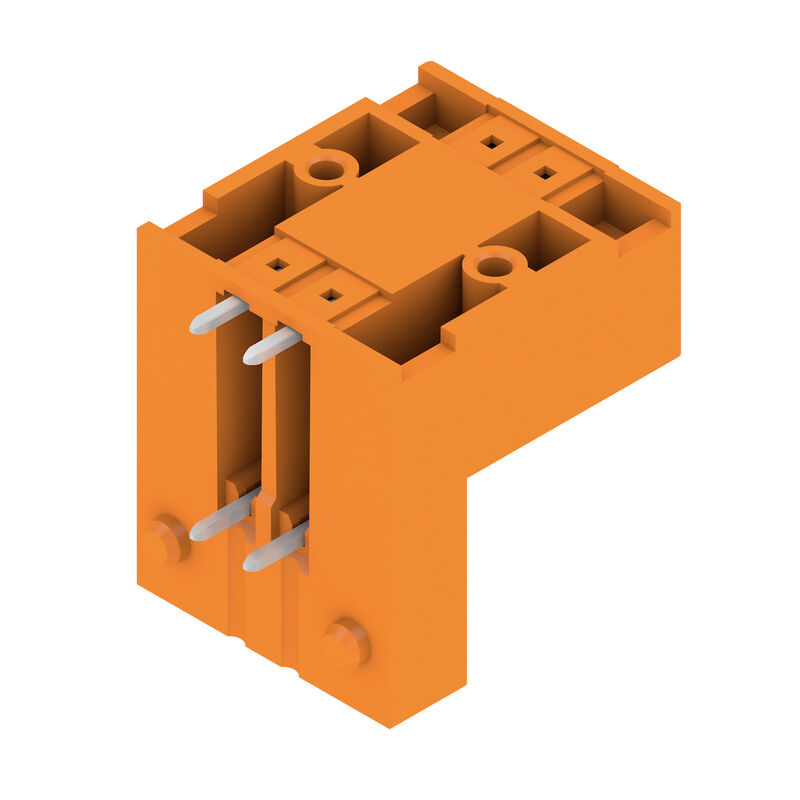

Imagen de producto
SCDV 3.81/04/90F 3.2SN OR BX
Dimensional drawing

SCDV 3.81/04/90F 3.2SN OR BX

Conector para placa c.i., Conector macho, Brida, Conexión por soldadura THT, 3.81 mm, Número de polos: 4, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja

N.º de artículo 1032580000
Descargar hoja de datos Soporte técnico Descargas de productos
Productos relacionados 20
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Especificaciones del sistema Datos del material Datos nominales conformes a IEC Datos nominales según CSA Datos nominales según UL 1059 Embalaje Indicación importante Clasificaciones

Homologaciones

ROHS
Conformidad

Datos generales para pedido

Versión
Conector para placa c.i., Conector macho, Brida, Conexión por soldadura THT, 3.81 mm, Número de polos: 4, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, naranja, Caja
Código
1032580000
Tipo
SCDV 3.81/04/90F 3.2SN OR BX
GTIN (EAN)
4032248771851
Cantidad
50 Pieza
Valores característicos del producto
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Embalaje
Caja

Dimensiones y pesos

Profundidad
21,9 mm
Profundidad (pulgadas)
0,862 inch
Altura
25,9 mm
Altura (pulgadas)
1,02 inch
Altura construcción baja
22,7 mm
Anchura
18,01 mm
Anchura (pulgadas)
0,709 inch
Peso neto
5,32 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
bf6d7a85-f544-4ef5-9f0d-e42877c7f5e6

Especificaciones del sistema

Famille de produits
OMNIMATE Signal - Serie BC/SC 3.81
Type de raccordement
Conexión de tarjetas
Montaje sobre placas c.i.
Conexión por soldadura THT
Paso en mm (P)
3,81 mm
Paso en pulgadas (P)
0,15 "
Angulo de salida
90°
Número de polos
4
Número de terminales de soldadura por polo
1
Longueur du picot à souder (l)
3,2 mm
Допуск на длину выводов под пайку
+0,02 / -0,2 mm
Dimensiones del pin de soldadura
d = 1,0 mm
octogonal
Dimension du picot à souder = tolérance d
0 / -0,03 mm
Diámetro de la perforación (D)
1,2 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
L1 en mm
3,81 mm
L1 en pulgadas
0,15 "
Número de series
2
Número de filas de polos
2
Protección contra contacto según DIN VDE 57106
no insertado con los dedos / insertado por presión de mano
Protección contra contacto según DIN VDE 0470
IP 20 insertado / IP 10 no insertado
Resistencia de paso
≤5 mΩ
Codificable
Sí
Fuerza de inserción/polo, máx.
7,5 N
Fuerza de extracción/polo, máx.
5,5 N
Par de apriete
  • Tipo de par:
    Tornillo de sujeción, Placa de circuito impreso
  • Información de aplicación:
    • Par de apriete:
      • mín.:
        0,1 Nm
      • máx.:
        0,15 Nm
    • Tornillo recomendado:
      • Número de pieza:
        1610740000

Datos del material

Materiales aislantes
PA GF
Color
orange
Carta de colores (similar)
RAL 2000
Grupo de materiales aislantes
II
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 550
Grado inflamabilidad según UL 94
V-0
Material de contacto
Aleación de Cu
Superficie de contacto
estañado
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
120 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
120 °C

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
17,5 A
Corriente nominal, número de polos mín. (Tu=40 °C)
17 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
320 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
160 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
160 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
2,5 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
2,5 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
2,5 kV
Resistencia a corrientes de corta duración
3 x 1s mit 76 A

Datos nominales según CSA

Rated voltage (Use group B / CSA)
300 V
Tensión nominal (Use group D / CSA)
300 V
Intensidad nominal (Use Group B / CSA)
11 A
Intensidad nominal (Use Group D / CSA)
10 A

Datos nominales según UL 1059

Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
300 V
Intensidad nominal (Use Group B / UL 1059)
11 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A

Embalaje

Packaging
Caja
Longitud de VPE
205 mm
VPE width
130 mm
Altura de VPE
28 mm

Indicación importante

Conformidad con IPC
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Notas
  • Más variantes bajo solicitud
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • P en el dibujo = paso
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses
