SCM 2CO ECO
Obrázek výrobku
Podobné ilustraci
SCM 2CO ECO

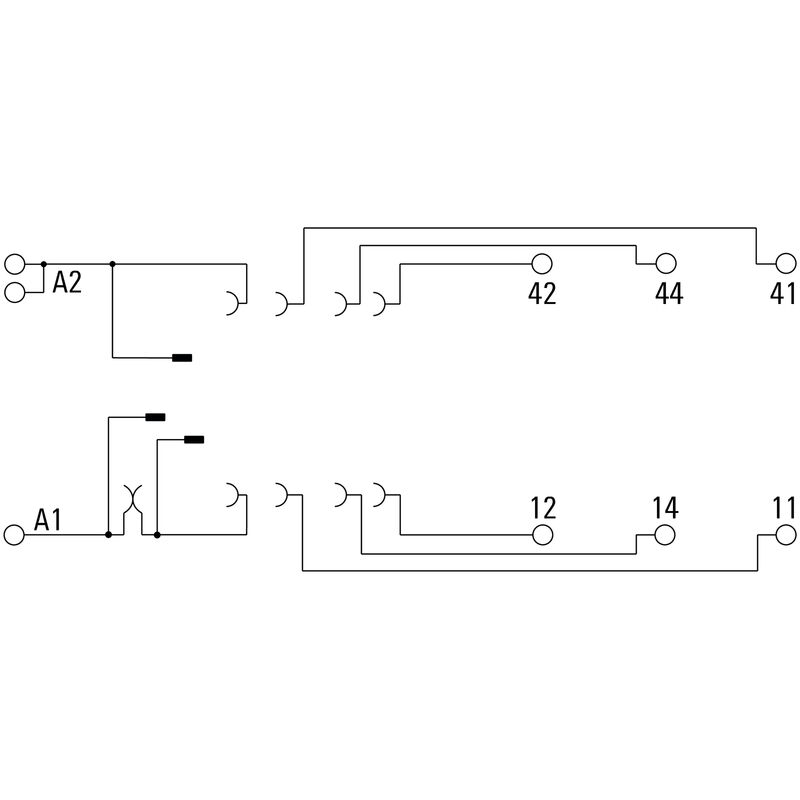

Schéma připojení
SCM 2CO ECO
Graph

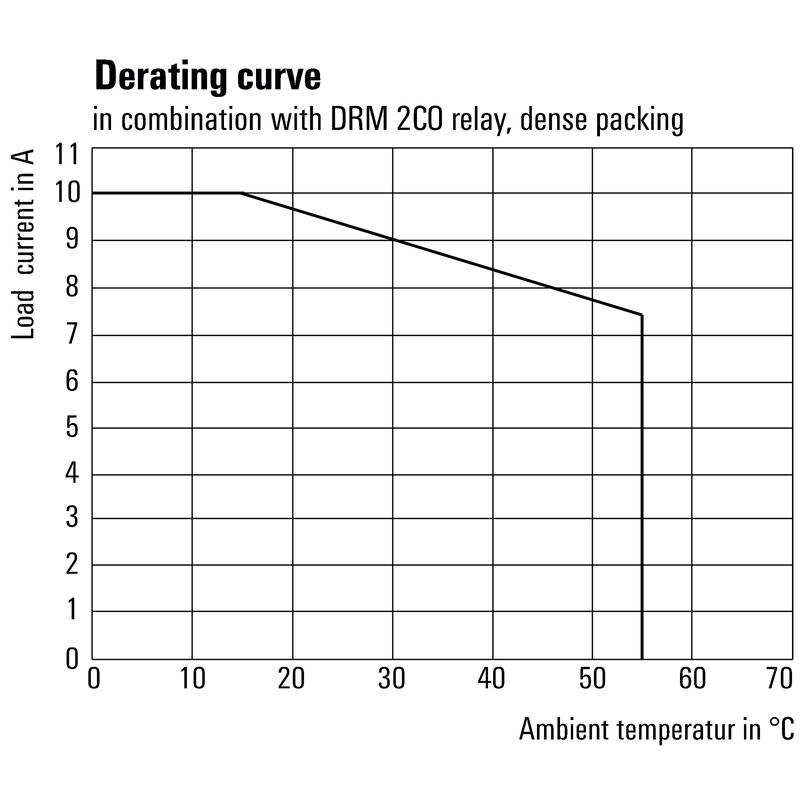

Křivka odlehčení
V kombinaci s DRM relé 2CO se montují těsně vedle sebe
SCM 2CO ECO

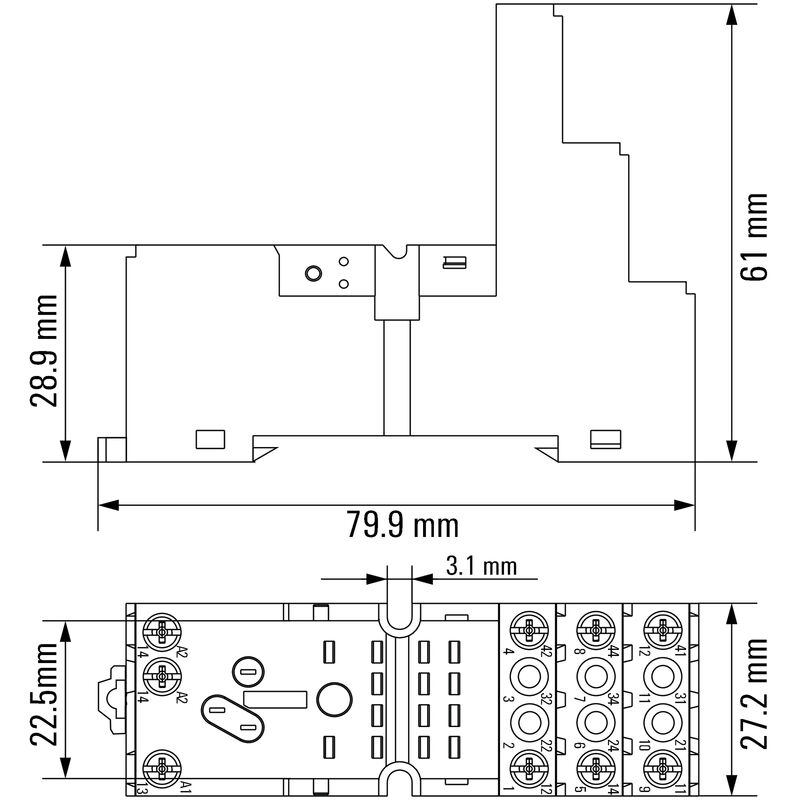

Dimensional drawing
SCM 2CO ECO
Příklad použití
Jak instalovat značení
na zásuvky se šroubovým připojením (k dispozici čtyři sloty)
SCM 2CO ECO
Dimensional drawing

SCM 2CO ECO

D-SERIES DRM, Reléová patice, Počet kontaktů: 2, CO contact, Trvalý proud: 12 A, Šroubové připojení

ID výrobku 7760056263
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 19 Je příslušenstvím 32 Je protikusem 32 Jednotlivý díl 8 Příbuzné výrobky 6
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Jmenovité údaje UL Load side Allgemeine Daten Koordinace izolace Další detaily o certifikacích / normách Data připojení Clasificaciones

Osvědčení

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conform
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E312083

Všeobecné objednací údaje

Verze
D-SERIES DRM, Reléová patice, Počet kontaktů: 2, CO contact, Trvalý proud: 12 A, Šroubové připojení
Číslo objednávky
7760056263
Typ
SCM 2CO ECO
GTIN (EAN)
6944169662966
Množství
10 ks

Rozměry a hmotnosti

Hloubka
61 mm
Hloubka (v palcích)
2,402 inch
Výška
79,9 mm
Height (inches)
3,146 inch
Šířka
27,2 mm
Šířka (v palcích)
1,071 inch
Čistá hmotnost
36,4 g

Teploty

Skladovací teplota
-40 °C...70 °C
Okolní teplota
-40 °C…70 °C
Vlhkost
Rel. vlhkost 35...85 %, bez kondenzace

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
No SVHC above 0.1 wt%

Jmenovité údaje UL

Č. osvědčení (cURus)
E312083

Load side

Rated switching voltage
300 V AC
Trvalý proud
12 A
Max. spínací napětí, AC
300 V
Typ kontaktu
2 CO contact

Allgemeine Daten

Nosná lišta
TS 35
Barevný
černá
Komponent s klasifikací hořlavosti UL 94
  • Komponent:
    Příchytka
  • Klasifikace hořlavosti UL 94:
    HB
  • Komponent:
    Montážní podstavec
  • Klasifikace hořlavosti UL 94:
    HB
  • Komponent:
    Kryt
  • Klasifikace hořlavosti UL 94:
    V-2

Koordinace izolace

Jmenovité napětí
250 V
Závažnost znečištění
2
Kategorie rázového napětí
III
Skupina izolačního materiálu
C
Uvolnění a povrchové vzdálenosti, kontrolní strana - strana zátěže
≥ 5,5 mm
Dielektrická pevnost, kontrolní strana - strana zátěže
4 kVef / 1 min
Dielektrická pevnost sousedních kontaktů
4 kVef / 1 min
Dielektrická pevnost otevřeného kontaktu
1 kVeff / 1 min
Impulse withstand voltage
4,8 kV (1,2/50 µs)
Stupeň krytí
IP20

Další detaily o certifikacích / normách

Č. osvědčení (cURus)
E312083

Data připojení

Metoda připojení vodiče
Šroubové připojení
Délka odizolování, jmenovité připojení
7 mm
Utahovací moment, min.
0,5 Nm
Utahovací moment, max.
0,8 Nm
Upínací rozsah, min.
0,5 mm²
2,5 mm²
Průřez vodiče, pevný, min.
0,5 mm²
Průřez vodiče, pevný, max.
2,5 mm²
Průřez připojení vodičů, jemně stáčené, min.
0,5 mm²
Průřez připojení vodičů, jemně stáčené, max.
2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
2,5 mm²
Průřez vodiče, pružný, AEH (DIN 46228-1), min.
0,5 mm²
Průřez vodiče, pružný, AEH (DIN 46228-1), max.
2,5 mm²
Průřez připojení vodiče, jemně stáčené, dva přisvorkované vodiče, min.
0,5 mm²
Průřez vodiče, jemně stáčený, dva přisvorkované vodiče, max.
1,5 mm²
Velikost nože
velikost PH1

Clasificaciones

ETIM 8.0
EC001456
ETIM 9.0
EC001456
ETIM 10.0
EC001456
ECLASS 14.0
27-37-16-03
ECLASS 15.0
27-37-16-03
