SCM 4CO P
D-SERIES DRM, Relé foglalat, Érintkezők száma: 4, Váltóérintkező, Folytonos áram: 6 A, PUSH IN
Cikkszám
7760056363
Tulajdonságok
| Változat | D-SERIES DRM, Relé foglalat, Érintkezők száma: 4, Váltóérintkező, Folytonos áram: 6 A, PUSH IN |
| Rendelési szám | 7760056363 |
| Típus | SCM 4CO P |
| GTIN (EAN) | 6944169772276 |
| Qty. | 10 Darab |

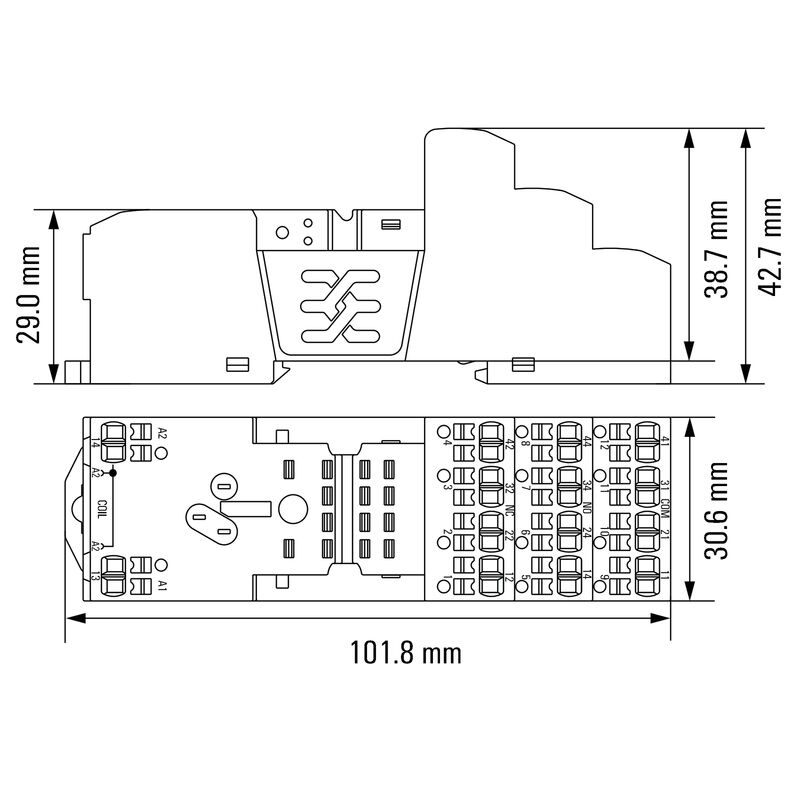

| Mélység | 42,7 mm |
| Mélység (coll) | 1,681 inch |
| Magasság | 101,8 mm |
| Magasság (coll) | 4,008 inch |
| Szélesség | 30,6 mm |
| Szélesség (coll) | 1,205 inch |
| Nettó tömeg | 71,12 g |
| Tárolási hőmérséklet | -40 °C...85 °C |
| Üzemi hőmérséklet | -40 °C...55 °C |
| Páratartalom | 5 – 85 % páralecsapódás nem megengedett |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Tanúsítvány száma (cURus) | E355547 |
| Névleges kapcsolási feszültség | 250 V AC |
| Névleges áram | 6 A |
| Max. kapcsolási feszültség, AC | 250 V |

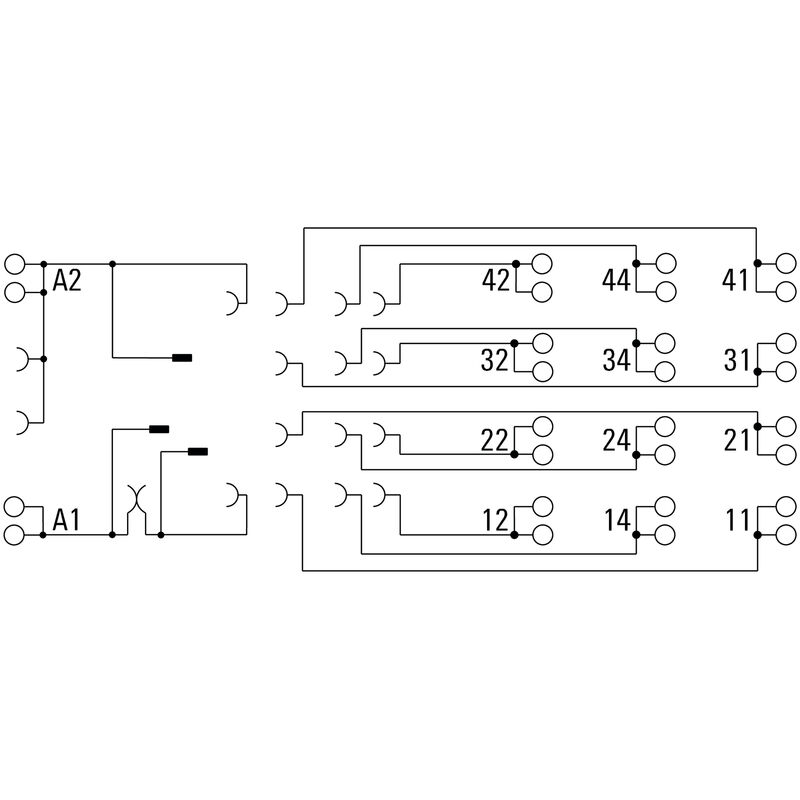

| Érintkező típusa | 4 Váltóérintkező |
| Sín | TS 35 |
| Szín | fekete |
| UL94 éghetőségi osztály, alkatrész |
|
| Névleges feszültség | 250 V |
| Szennyezés súlyossága | 2 |
| Túlfeszültség kategória | III |
| Szigetelőanyag csoport | IIIb |
| Hézag és kúszóút, vezérlő oldala - terhelés oldal | ≥ 3 mm |
| Átütési szilárdság, vezérlő oldal - terhelés oldal | 4 kVeff / 1 min |
| Szomszédos érintkezők átütési szilárdsága | 2,5 KVeff / 1 min. |
| Nyitott érintkező átütési szilárdsága | 2,5 KVeff / 1 min. |
| Impulse withstand voltage at neighbouring contacts | 4,8 kV (1,2/50 µs) |
| Védelmi osztály | IP20 |
| Tanúsítvány száma (cURus) | E355547 |
| Vezetékcsatlakozás-technika | PUSH IN |
| Csupaszolási hossz, névleges csatlakozás | 10 mm |
| Rögzítési tartomány, névleges csatlakozás | 1,5 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,14 mm² |
| Rögzítési tartomány, névleges csatlakozás, max. | 1,5 mm² |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 26 |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 16 |
| Vezeték keresztmetszet, tömör, min. | 0,14 mm² |
| Vezeték keresztmetszet, tömör, max. | 1,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,14 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 1,5 mm² |
| Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,14 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 1 mm² |
| Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), min. | 0,14 mm² |
| Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), max. | 1,5 mm² |
| Kés mérete | 0,4 x 2,5 mm |
| Termékinformáció | Only connection A2 with the cross-connection SCM/SDI P CC (art. no. 7760056366) can be bridged on this socket. |
| Approval/Certificate/Document of Conformity | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35352) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54891) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.7760056363) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=7760056363) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001456 |
| ETIM 7.0 | EC001456 |
| ETIM 8.0 | EC001456 |
| ETIM 9.0 | EC001456 |
| ECLASS 9.0 | 27-37-16-03 |
| ECLASS 9,1 | 27-37-16-03 |
| ECLASS 10.0 | 27-37-16-03 |
| ECLASS 11.0 | 27-37-16-03 |
| ECLASS 12.0 | 27-37-16-03 |
| ECLASS 13.0 | 27-37-16-03 |
| ECLASS 14.0 | 27-37-16-03 |
| Jóváhagyások |    |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURus) | E355547 |
