SL-SMT 5.00HC/07/180G 3.2SN BK BX

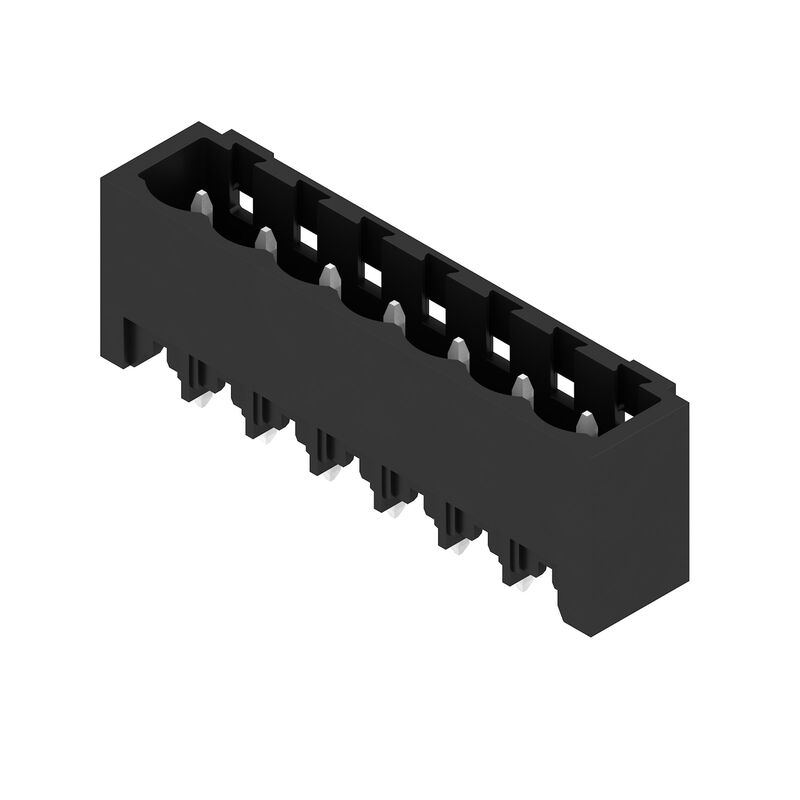

Изображение изделия
SL-SMT 5.00HC/07/180G 3.2SN BK BX

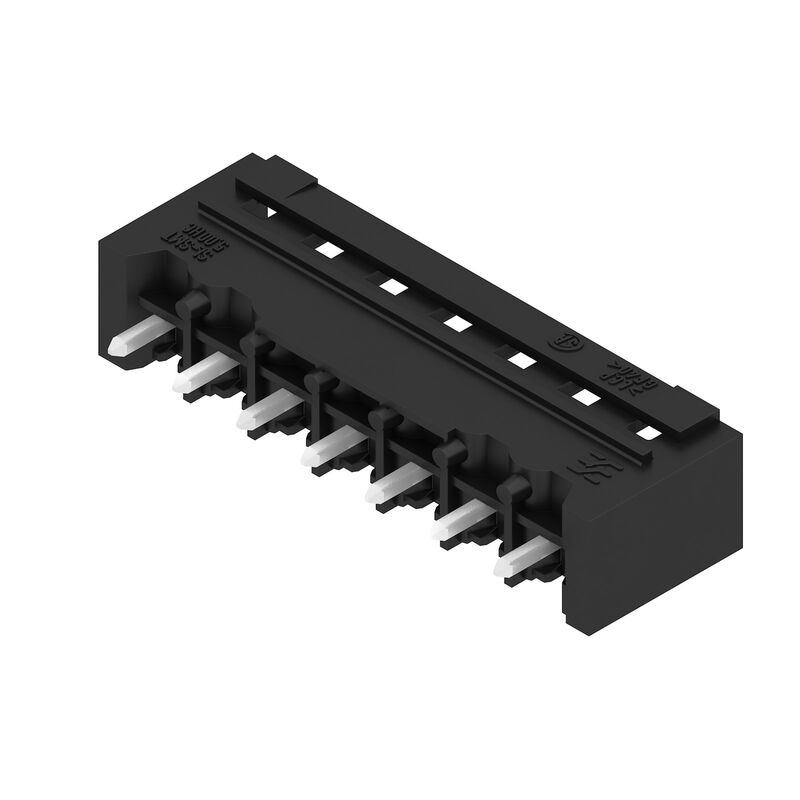

Изображение изделия
SL-SMT 5.00HC/07/180G 3.2SN BK BX
Dimensional drawing
SL-SMT 5.00HC/07/180G 3.2SN BK BX
Преимущество изделия
Safe power transmission
Proven properties
SL-SMT 5.00HC/07/180G 3.2SN BK BX
Преимущество изделия
Compliant with existing standards

SL-SMT 5.00HC/07/180G 3.2SN BK BX

PCB 플러그인 커넥터, 수형 헤더, 폐쇄 측, THT/THR 용접 결선, 5.00 mm, 극 수: 7, 180°, 솔더 핀 길이(l): 3.2 mm, 주석 도금, 검정, 박스

№ продукта 1841210000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 4 Является эквивалентом 6 Связанные продукты 12
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 시스템 사양 자재 데이터 IEC規格に準拠した公称データ CSA에 따른 정격 데이터 Rated data acc. to UL 1059 패키징 중요 참고 사항 Classifications

승인

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (UR)
E60693

일반 주문 데이터

Versione
PCB 플러그인 커넥터, 수형 헤더, 폐쇄 측, THT/THR 용접 결선, 5.00 mm, 극 수: 7, 180°, 솔더 핀 길이(l): 3.2 mm, 주석 도금, 검정, 박스
N. d’ordine
1841210000
Tipo
SL-SMT 5.00HC/07/180G 3.2SN BK BX
GTIN (EAN)
4032248352104
CPZ
50 items
Produktparametrar
IEC: 400 V / 27.5 A
UL: 300 V / 18.5 A
Förpackning
Box

치수 및 중량

Profondità
8,5 mm
Profondità (pollici)
0,335 inch
Posizione verticale
15,2 mm
Height (inches)
0,598 inch
Height of lowest version
12 mm
Larghezza
38,2 mm
Szerokość (cale)
1,504 inch
Peso netto
3,58 g

환경 제품 규정 준수

Stato conformità RoHS
준수, 예외 미존재
REACH SVHC
Bez SVHC powyżej 0,1 wt%

시스템 사양

Famiglia prodotti
OMNIMATE 시그널 - 시리즈 BL/SL 5.00
Tipo di collegamento
Board connection
Montaggio su circuito stampato
THT/THR solder connection
Passo in mm (P)
5 mm
Passo in pollici (P)
0,197 "
Angolo di uscita
180°
Numero di poli
7
Numero di codoli a saldare per polo
1
Lunghezza spina a saldare (l)
3,2 mm
Tolleranza della lunghezza del codolo a saldare
+0.1 / -0.2 mm
Dimensioni del codolo a saldare
d = 1.2 mm
Octagonal
Dimensioni del codolo a saldare = tolleranza d
0 / -0,03 mm
Diametro foro di equipaggiamento (D)
1,4 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 мм
L1 in mm
30 mm
L1 в дюймах
1,181 "
Количество рядов
1
Количество полюсных рядов
1
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем, без проникновения/защита от доступа тыльной стороны руки, с проникновением
Защита от прикосновения согласно DIN VDE 0470
IP 20 с проникновением/IP 10 без проникновения
Степень защиты
IP20
Объемное сопротивление
≤5 mΩ
Кодируемый
Да
Усилие вставки на полюс, макс.
7 N
Усилие вытягивания на полюс, макс.
5,5 N

자재 데이터

Materiale isolante
LCP GF
Colori
검정
Tabella dei colori (simile)
RAL 9011
Gruppo materiali isolanti
IIIa
Comparative Tracking Index (CTI)
≥ 175
Moisture Level (MSL)
1
Brännbarhetsklass enligt UL 94
V-0
Materiale dei contatti
Cu-alloy
Superficie dei contatti
луженые
Структура слоев соединения под пайку
1...3 µm Ni / 2...4 µm Sn матовый
Struttura a strati del connettore maschio
1...3 µm Ni / 2...4 µm Sn матовый
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
100 °C
Температурный диапазон монтажа, мин.
-30 °C
Температурный диапазон монтажа, макс.
100 °C

IEC規格に準拠した公称データ

Testato secondo lo standard
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
27,5 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
19 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
24 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
16,5 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
400 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
320 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
250 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
4 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
4 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
4 kV

CSA에 따른 정격 데이터

Istituto (CSA)
CSA
N° certificato (CSA)
200039-1176845
Tensione nominale (Gruppo B / CSA)
300 V
Tensione nominale (Gruppo D / CSA)
300 V
Corrente nominale (Gruppo B / CSA)
15 A
Corrente nominale (Gruppo D / CSA)
15 A
Riferimento ai valori di omologazione
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Rated data acc. to UL 1059

Istituto (UR)
UR
N° certificato (UR)
E60693
Tensione nominale (Gruppo B / UL 1059)
300 V
Tensione nominale (Gruppo D / UL 1059)
300 V
Corrente nominale (Gruppo B / UL 1059)
18,5 A
Corrente nominale (Gruppo D / UL 1059)
10 A
Riferimento ai valori di omologazione
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

패키징

Imballaggio
박스
Lunghezza VPE
168 mm
Larghezza VPE
115 mm
Altezza VPE
35 mm

중요 참고 사항

Conformità IPC
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
Note
  • Na życzenie złocone powierzchnie zestyków
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Średnica oczka lutowniczego D = 1,4 + 0,1 mm
  • Średnica oczka lutowniczego D = 1,5 + 0,1 mm, od 9 biegunów
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Classifications

    ETIM 8.0
    EC002637
    ETIM 9.0
    EC002637
    ETIM 10.0
    EC002637
    ECLASS 14.0
    27-46-02-01
    ECLASS 15.0
    27-46-02-01
