Tulajdonságok

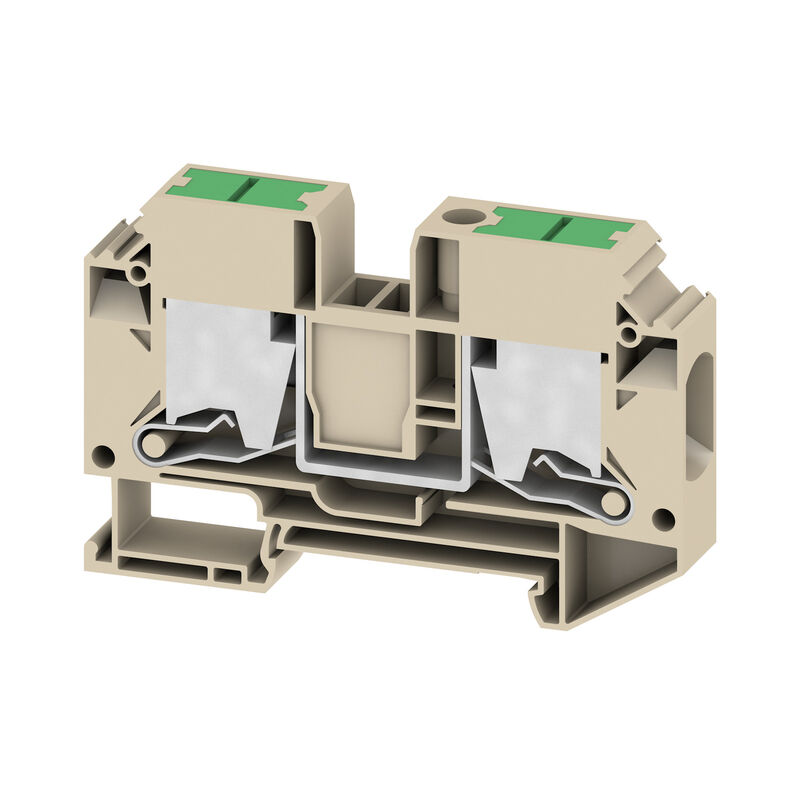

| Változat | Átvezető sorkapocs, SNAP IN, sötétbézs, 16 mm², 76 A, 1000 V, Csatlakozások száma: 2 |
| Rendelési szám | 3037560000 |
| Típus | SL2C 16 |
| GTIN (EAN) | 4099987000376 |
| Qty. | 50 Darab |
| Mélység | 49,8 mm |
| Mélység (coll) | 1,961 inch |
| Mélység DIN sínnel együtt | 58,8 mm |
| Magasság | 77,2 mm |
| Magasság (coll) | 3,039 inch |
| Szélesség | 12,2 mm |
| Szélesség (coll) | 0,48 inch |
| Nettó tömeg | 41,46 g |
| Tárolási hőmérséklet | -25 °C...60 °C |
| Folyamatos üzemi hőmérséklet., min. | -60 °C |
| Folyamatos üzemi hőmérséklet., max. | 130 °C |
| Anyag | Wemid |
| Szín | sötétbézs |
| A működési elemek színe | zöld |
| UL 94 éghetőségi osztály | V-0 |
| Véglap szükséges | Igen |
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Rögzítési pontok száma szintenként | 2 |
| Potenciálok száma szintenként | 1 |
| Keresztkötött szintek belül | Nem |
| PE-csatlakozás | Nem |
| Sín | TS 35 |
| N funkció | Nem |
| PE működés | Nem |
| PEN funkció | Nem |
| Felszerelés típusa | TS 35 |
| Nyitott oldala | jobb |
| Robbanásbiztosság szempontjából bevizsgált változat | Nem |
| Rögzítés típusa | Felpattintható |
| Csatlakozás típusa, kiegészítő csatlakozás | SNAP IN |
| Csatlakozás típusa | SNAP IN |
| Csatlakozási irány | oldalt |
| Csatlakozások száma | 2 |
| Csupaszolási hossz | 20 mm |
| Iker érvéghüvelyek, max. | 10 mm² |
| Iker-érvéghüvelyek, min. | 1,5 mm² |
| Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 2,5 mm² |
| Kés mérete | 1,0 x 5,5 mm |
| Mérőeszköz, IEC 60947-1 | A7 |
| Rögzítési tartomány, névleges csatlakozás, max. | 25 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 2,5 mm² |
| Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min. | 2,5 mm² |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 4 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 12 |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 25 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 4 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max. | 16 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 16 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 25 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. | 4 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás | 25 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás | 2,5 mm² |
| B feszültség nagyság (CSA) | 600 V |
| B áram nagyság (CSA) | 75 A |
| C feszültség nagyság (CSA) | 600 V |
| C áram nagyság (CSA) | 75 A |
| Tanúsítvány száma (CSA) | 1256475-213329 |
| Vezeték keresztmetszet, max. (CSA) | 4 AWG |
| Vezeték keresztmetszet, min. (CSA) | 10 AWG |
| Szabványok | IEC 60947-7-1 |
| Sín | TS 35 |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 4 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 12 |
| Névleges keresztmetszet | 16 mm² |
| Névleges feszültség | 1 000 V |
| Névleges feszültség a szomszédos kapcsokra vonatkozóan | 1 000 V |
| Névleges DC feszültség | 1 000 V |
| Névleges áram | 76 A |
| Áram maximum vezetékoknál | 76 A |
| Szabványok | IEC 60947-7-1 |
| Fajlagos ellenállás az IEC 60947-7-x szerint | 0,42 mΩ |
| Névleges lökőfeszültség | 8 kV |
| Névleges lökőfeszültség a szomszédos kapocs felé | 11 111 kV |
| Teljesítményveszteség az IEC 60947-7-x szerint | 2,43 mW |
| Szennyezés súlyossága | 3 |
| Túlfeszültség kategória | III |
| Tanúsítvány száma (cURus) | E60693 |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_320026) |
| Katalógusok | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9,1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Jóváhagyások |   |
| UL File Number Search | [UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Tanúsítvány száma (cURus) | E60693 |
