SLS 5.08/09/180DF SN OR BX

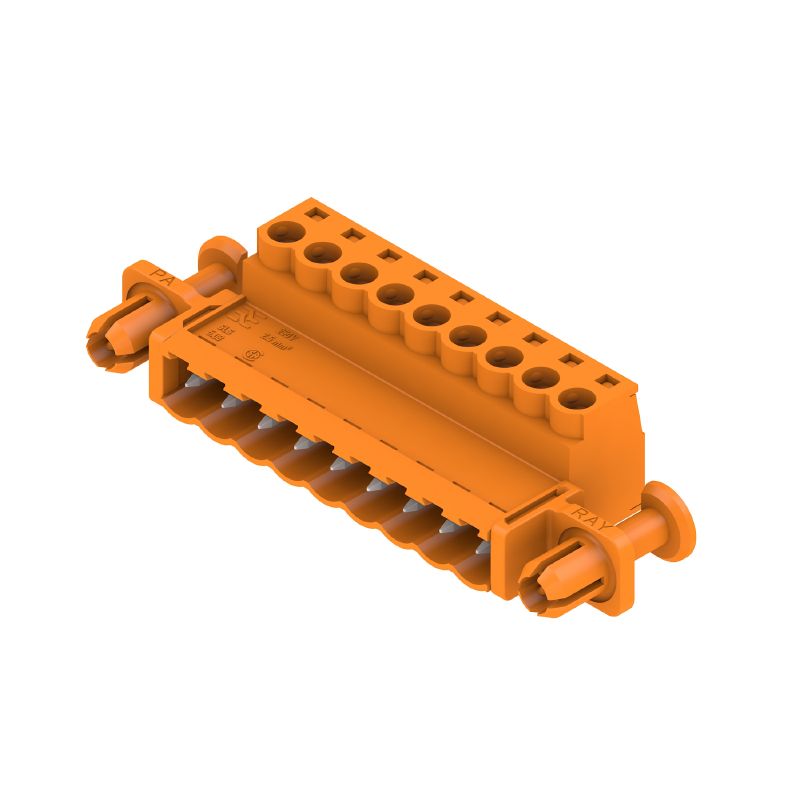

Zdjęcie produktu
SLS 5.08/09/180DF SN OR BX
Zdjęcie produktu
SLS 5.08/09/180DF SN OR BX
Rysunek wymiarowany
SLS 5.08/09/180DF SN OR BX
Wykres
SLS 5.08/09/180DF SN OR BX
Wykres
SLS 5.08/09/180DF SN OR BX
Wykres
SLS 5.08/09/180DF SN OR BX
Zaleta produktu
Lower assembly costs
Secure in a matter of seconds
SLS 5.08/09/180DF SN OR BX
Vantaggi del prodotto
Flexible application options
For 3 connection systems

SLS 5.08/09/180DF SN OR BX

PCB plug-in connector, male plug, 5.08 mm, Number of poles: 9, 180°, Clamping yoke connection, Clamping range, max. : 3.31 mm², Box

Référence produit 1353550000
Fiche technique Supporto ingegneristico Download dei prodotti
Jest odpowiednikiem 3 Produkty pokrewne 10
Dopuszczenia General ordering data Wymiary i masa Environmental Product Compliance System Parameters Dane materiałowe Przewody pasujące do złącza Dane znamionowe wg IEC Dane znamionowe wg CSA Dane znamionowe wg UL 1059 Opakowanie Típusvizsgálatok Important note Klasyfikacje

Dopuszczenia

Approvals
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

General ordering data

Version
PCB plug-in connector, male plug, 5.08 mm, Number of poles: 9, 180°, Clamping yoke connection, Clamping range, max. : 3.31 mm², Box
Order No.
1353550000
Type
SLS 5.08/09/180DF SN OR BX
GTIN (EAN)
4050118156065
Qty.
24 szt.
parametry produktu
IEC: 400 V / 21.5 A / 0.2 - 2.5 mm²
UL: 300 V / 14 A / AWG 26 - AWG 12
opakowanie
skrzynia

Wymiary i masa

Depth
22,2 mm
Głębokość (cale)
0,874 inch
Height
15,3 mm
Height (inches)
0,602 inch
Width
75,02 mm
Szerokość (cale)
2,954 inch
Masa netto
15,583 g

Environmental Product Compliance

RoHS Compliance Status
Compliant without exemption
REACH SVHC
Bez SVHC powyżej 0,1 wt%

System Parameters

Rodzina produktów
OMNIMATE Signal - series BL/SL 5.08
Rodzaj przyłącza
Terepi csatlakozás
Metoda wykonywania złącz
Przyłącze z jarzmem
Raster w mm (P)
5,08 mm
Pitch in inches (P)
0,2 "
Conductor outlet direction
180°
Liczba biegunów
9
L1 in mm
40,64 mm
L1 w calach
1,6 "
Liczba rzędów
1
liczba rzędów z biegunami
1
zabezpieczenie przed dotykiem wg DIN VDE 57 106
finger-safe plugged/ back-of-hand-safe unplugged
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 insertado / IP 10 no insertado
Tipo de protección
IP20
completamente montado
Rezystancja skrośna
4,50 mΩ
코딩 가능
Igen
Długość odizolowania
7 mm
Tightening torque, min.
0,4 Nm
Tightening torque, max.
0,5 Nm
Clamping screw
M 2.5
Screwdriver blade
0.6 x 3.5
Screwdriver blade standard
DIN 5264-A
Plugging cycles
25
Plugging force/pole, max.
4 N
Force d'extraction/pôle, max.
3 N
Tightening torque
  • 토크 유형:
    Wire connection
  • Usage information:
    • Момент затяжки:
      • min.:
        0,4 Nm
      • max.:
        0,5 Nm

Dane materiałowe

Insulating material
PBT
Colour
orange
Colour chart (similar)
RAL 2000
Insulating material group
IIIa
Сравнительный показатель пробоя (CTI)
≥ 200
Klasa palności wg UL 94
V-0
Material de contacto
Cu-alloy
Surface du contact
ónozott
Estructura de capas del contacto del conector
4...8 µm Sn hot-dip tinned
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
100 °C
Teplotní rozsah, instalace, min.
-25 °C
Temperaturbereich Montage, max.
100 °C

Przewody pasujące do złącza

Clamping range, min.
0,13 mm²
Clamping range, max.
3,31 mm²
przekrój przyłącza przewodu AWG, min.
AWG 26
Wire connection cross section AWG, max.
AWG 12
entrådig, min. H05(07) V-U
0,2 mm²
jednodrutowe, maks. H05(07) V-U
2,5 mm²
Wielodrutowe, min. H07V-R
0,2 mm²
wielodrutowe, maks. H07V-R
2,5 mm²
Гибкий, мин. H05(07) V-K
0,2 mm²
Flexible, max. H05(07) V-K
2,5 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소
0,2 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.
2,5 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
0,2 mm²
avec embout selon DIN 46 228/1, max.
2,5 mm²
Sprawdzian trzpieniowy EN 60999 a x b; ø
2.8 mm x 2.0 mm; 2.4 mm
Anslutningsbar ledare
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,5 mm²
  • wire end ferrule:
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0282600000
  • Průřez připojení vodiče:
    • Typ:
      fine-wired
    • nominal:
      1 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0372600000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        7 mm
    • Recommended wire-end ferrule:
      0372700000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      2,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        7 mm
    • Recommended wire-end ferrule:
      0373000000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,75 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0282700000
Reference text
The outside diameter of the plastic collar should not be larger than the pitch (P)
Length of ferrules is to be chosen depending on the product and the rated voltage.

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
21,5 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
16 A
Rated current, min. number of poles (Tu=40°C)
18 A
Rated current, max. number of poles (Tu=40°C)
14 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
400 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
250 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
4 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
4 kV
Short-time withstand current resistance
3 x 1s mit 120 A

Dane znamionowe wg CSA

Nennspannung (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
15 A
Rated current (Use group D / CSA)
10 A
Wire cross-section, AWG, min.
AWG 26
przekrój przyłącza przewodu AWG, maks.
AWG 12

Dane znamionowe wg UL 1059

Instytut (UR)
UR
Nr certyfikatu (UR)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
14 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
10 A
przekrój przyłącza przewodu AWG, min.
AWG 26
Ledardiameter AWG, max.
AWG 12
Reference to approval values
Specifications are maximum values, details - see approval certificate.

Opakowanie

Packaging
skrzynia
VPE-längd
349 mm
Szerokość VPE
135 mm
Wysokość VPE
30 mm

Típusvizsgálatok

Test: Hållfasthet för märkningar
  • 표준:
    VDE 0627 Tab. 7 item 3/6.86
  • Test:
    прочность
  • Оценивание:
    passed
Test: przekrój zaciskowy
  • Standard:
    VDE 0609 część 1 06.83, EN 60947-1 03.91
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U0.5
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-K0.5
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U2.5
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-K2.5
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 14
  • Ocena:
    sprawdzony
Test uszkodzenia i przypadkowego poluzowania przewodników
  • Standard:
    EN 60947-1/1991 rozdział 8.2.4.3
  • Wymaganie:
    0,3 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U0.5
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-K0.5
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,7 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U2.5
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-K2.5
  • Ocena:
    sprawdzony
Pull-out test
  • Standard:
    EN 60947-1/1991 rozdział 8.2.4.4
  • Wymaganie:
    ≥5 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/7
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥50 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U2.5
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-K2.5
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 14/19
  • Ocena:
    sprawdzony

Important note

IPC conformity
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Notes
  • Dodatkowe warianty na specjalne zamówienie
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Końcówka tulejkowa bez kołnierza z tworzywa sztucznego według DIN 46228/1
  • Końcówka tulejkowa z kołnierzem z tworzywa sztucznego według DIN 46228/4
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 8.0
    EC002638
    ETIM 9.0
    EC002638
    ETIM 10.0
    EC002638
    ECLASS 14.0
    27-46-02-02
    ECLASS 15.0
    27-46-02-02
