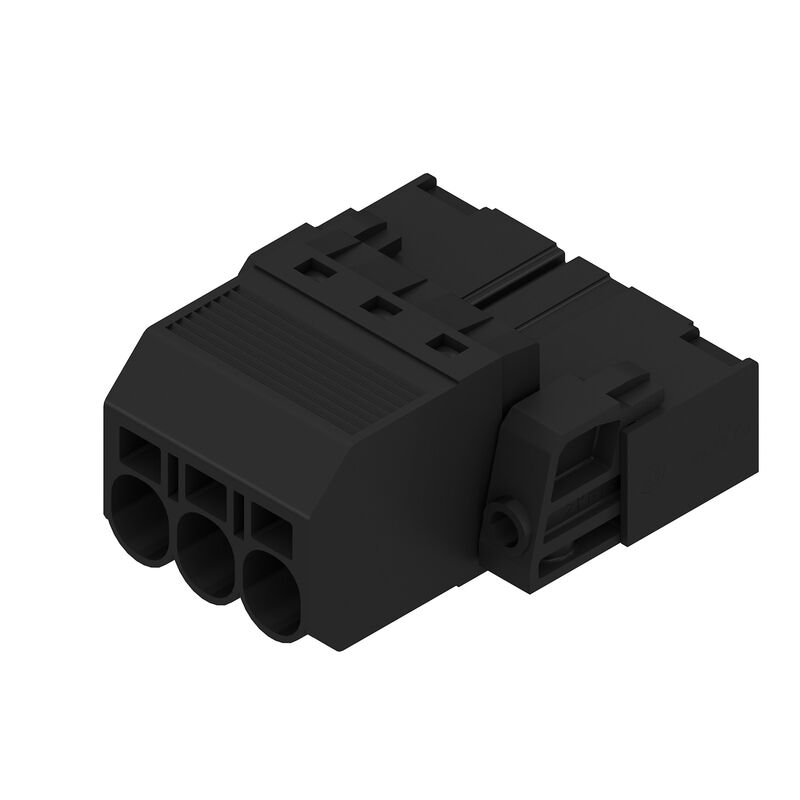

SVF 7.62HP/03/180SF SN BK BX

NYÁK dugaszoló csatlakozó, dugasz, 7.62 mm, Pólusszám: 3, 180°, PUSH IN aktuátor nélkül, Húzórugós csatlakozás, Rögzítési tartomány, névleges csatlakozás, max.: 10 mm², Doboz

Cikkszám 1060970000

Tulajdonságok

Általános rendelési adatok

Változat	NYÁK dugaszoló csatlakozó, dugasz, 7.62 mm, Pólusszám: 3, 180°, PUSH IN aktuátor nélkül, Húzórugós csatlakozás, Rögzítési tartomány, névleges csatlakozás, max.: 10 mm², Doboz
Rendelési szám	1060970000
Típus	SVF 7.62HP/03/180SF SN BK BX
GTIN (EAN)	4032248810765
Qty.	40 Darab
Termékadatok	IEC: 1000 V / 57 A / 0.5 - 10 mm² UL: 600 V / 39 A / AWG 24 - AWG 10
Csomagolás	Doboz

Méretek és tömegek

Mélység	44,7 mm
Mélység (coll)	1,76 inch
Magasság	20,6 mm
Magasság (coll)	0,811 inch
Szélesség	38,1 mm
Szélesség (coll)	1,5 inch
Nettó tömeg	20 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot	Megfelel, kivétel nélkül
REACH SVHC	No SVHC above 0.1 wt%

System Parameters

Termékcsalád	OMNIMATE Power - sorozat BV/SV 7.62HP
Csatlakozás típusa	Terepi csatlakozás
Vezetékcsatlakozás-technika	PUSH IN aktuátor nélkül Húzórugós csatlakozás
Raszter mm-ben (P)	7,62 mm
Raszter inch-ben (P)	0,3 "
Vezeték kimeneti irány	180°
Pólusszám	3
L1, mm	15,24 mm
L1, inch	0,6 "
Sorok száma	1
Érintkezősorok száma	1
Névleges keresztmetszet	6 mm²
Érintésvédelem a DIN VDE 57 106 szerint	Ujjak számára biztonságos
Érintésvédelem a DIN VDE 0470 szerint	IP20 dugaszolt
Védelmi osztály	IP20
Térfogati ellenállás	4,50 mΩ
Kódolható	Igen
Csupaszolási hossz	12 mm
Meghúzási nyomaték csavaros peremhez, min.	0,2 Nm
Meghúzási nyomaték csavaros peremhez, max.	0,3 Nm
Csavarhúzó éle	0,6 x 3,5
Dugaszolási ciklusok	25

Anyagjellemzők

Szigetelőanyag	PA GF
Szín	fekete
Színskála (hasonló)	RAL 9011
Szigetelőanyag csoport	II
Kúszóútképzési összehasonlítási szám (CTI)	≥ 500
UL 94 éghetőségi osztály	V-0
Érintkező anyaga	Cu-ötvözet
Érintkező felület	ónozott
Dugaszolható csatlakozás rétegszerkezete	4...6 µm Sn fényes
Tárolási hőmérséklet, min.	-40 °C
Tárolási hőmérséklet, max.	70 °C
Üzemi hőmérséklet, min.	-50 °C
Üzemi hőmérséklet, max.	125 °C
Hőmérsékleti tartomány, telepítés, min.	-25 °C
Hőmérsékleti tartomány, telepítés, max.	125 °C

Csatlakoztatható vezetékek

Rögzítési tartomány, névleges csatlakozás, min.	0,5 mm²
Rögzítési tartomány, névleges csatlakozás, max.	10 mm²
Tömör, min. H05(07) V-U	0,5 mm²
Tömör, max. H05(07) V-U	6 mm²
Többeres, min. H07V-R	10 mm²
Többeres, max. H07V-R	10 mm²
Flexibilis, min. H05(07) V-K	0,5 mm²
Flexibilis, max. H05(07) V-K	10 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min.	1,5 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.	6 mm²
érvéghüvellyel, DIN 46228 1. pont, min.	1,5 mm²
érvéghüvellyel, DIN 46228 pt 1, max.	6 mm²
Rögzíthető vezeték	Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 2,5 mm² érvéghüvely: Csupaszolási hossz: névleges: 12 mm Ajánlott érvéghüvely: 0186100000 Csupaszolási hossz: névleges: 14 mm Ajánlott érvéghüvely: 9019170000 Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 4 mm² érvéghüvely: Csupaszolási hossz: névleges: 12 mm Ajánlott érvéghüvely: 0244100000 Csupaszolási hossz: névleges: 14 mm Ajánlott érvéghüvely: 9019200000 Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 6 mm² érvéghüvely: Csupaszolási hossz: névleges: 12 mm Ajánlott érvéghüvely: 0191900000 Csupaszolási hossz: névleges: 14 mm Ajánlott érvéghüvely: 0533500000 Vezetékcsatlakozás keresztmetszete: Típus: finom huzalozás névleges: 1,5 mm² érvéghüvely: Csupaszolási hossz: névleges: 15 mm Ajánlott érvéghüvely: 9019140000 Csupaszolási hossz: névleges: 12 mm Ajánlott érvéghüvely: 9004060000
Hivatkozási szöveg	A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P) Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.

Névleges adatok IEC szerint

szabvány szerint tesztelve	IEC 60664-1 IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)	57 A
Névleges áram, maximális pólusszám (Tu=20 °C)	50 A
Névleges áram, min. pólusszám (Tu=40°C)	57 A
Névleges áram, maximális pólusszám (Tu=40°C)	45 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez	1 000 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez	800 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez	800 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez	6 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez	8 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez	8 kV
Rövid idejű határáram ellenállás	3 x 1, 420 A-rel
Hézag, min.	12,7 mm
Kúszóút, min.	12,7 mm

CSA névleges adatok

Intézet (CSA)	CSA
Tanúsítvány száma (CSA)	200039-1121690
Névleges feszültség (B felhasználási csoport / CSA)	600 V
Névleges feszültség (C felhasználási csoport / CSA)	600 V
Névleges feszültség (D felhasználási csoport / CSA)	600 V
Névleges áram (B felhasználási csoport / CSA)	36 A
Névleges áram (C felhasználási csoport / CSA)	36 A
Névleges áram (D felhasználási csoport / CSA)	5 A
Vezeték keresztmetszet, AWG, min.	AWG 24
Vezeték keresztmetszet, AWG, max.	AWG 10
Hivatkozás a tanúsítási értékekre	A megadott adatok maximális értékek - lásd a tanúsítványt.

UL 1059 névleges adatok

Intézet (cURus)	CURUS
Tanúsítvány száma (cURus)	E60693
Névleges feszültség (B felhasználási csoport / UL 1059)	600 V
Névleges feszültség (C felhasználási csoport / UL 1059)	600 V
Névleges feszültség (D felhasználási csoport / UL 1059)	600 V
Névleges áram (B felhasználási csoport/ UL 1059)	39 A
Névleges áram (C felhasználási csoport/ UL 1059)	39 A
Névleges áram (D felhasználási csoport/ UL 1059)	5 A
Vezeték keresztmetszet, AWG, min.	AWG 24
Vezeték keresztmetszet, AWG, max.	AWG 10
Hivatkozás a tanúsítási értékekre	A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

Csomagolás	Doboz
VPE hosszúság	351 mm
VPE szélesség	136 mm
VPE magasság	60 mm

Típusvizsgálatok

Teszt: Jelölések tartóssága	Standard: DIN EN 61984 szabvány, 7.3.2 / 09.02 szakasz, minta a DIN EN 60068-2-70 / 07.96 szabvány szerint Teszt: eredetjelölés, típusazonosítás, raszter Kiértékelés: elérhető Teszt: tartósság Kiértékelés: átadva
Teszt: Helytelen illesztés (nem felcserélhetők)	Standard: DIN EN 61984 szabvány, 6.3 és 6.9.1 / 09.02 szakasz, DIN EN 60512-13-5 / 11.08 Teszt: 180°-kal elfordítva kódolóelemekkel Kiértékelés: átadva Teszt: 180°-ban elforgatva kódoló elemek nélkül Kiértékelés: átadva
Teszt: Rögzíthető keresztmetszet	Standard: DIN EN 60999-1 szabvány, 7 és 9.1 / 12.00 szakasz, DIN EN 60947-1 szabvány, 8.2.4.5.1 / 04.08 szakasz Vezeték típusa: Vezető típusa és keresztmetszete: tömör, 0,5 mm² Vezető típusa és keresztmetszete: sodrott 0,5 mm² Vezető típusa és keresztmetszete: tömör, 6 mm² Vezető típusa és keresztmetszete: sodrott 6 mm² Vezető típusa és keresztmetszete: AWG 24/1 Vezető típusa és keresztmetszete: AWG 24/19 Vezető típusa és keresztmetszete: AWG 14/1 Vezető típusa és keresztmetszete: AWG 14/19 Kiértékelés: átadva
Vezetékek sérülésének és véletlen meglazulásának vizsgálata	Standard: DIN EN 60999-1 szabvány, 9.4 / 12.00 szakasz Követelmény: 0,3 kg Vezeték típusa: Vezető típusa és keresztmetszete: H05V-U0.5 Vezető típusa és keresztmetszete: H05V-K0.5 Vezető típusa és keresztmetszete: AWG 20/1 Vezető típusa és keresztmetszete: AWG 20/19 Kiértékelés: átadva Követelmény: 1,4 kg Vezeték típusa: Vezető típusa és keresztmetszete: H07V-U6 Vezető típusa és keresztmetszete: H07V-K6 Vezető típusa és keresztmetszete: AWG 10/1 Vezető típusa és keresztmetszete: AWG 10/19 Kiértékelés: átadva
Kihúzási vizsgálat	Standard: DIN EN 60999-1 szabvány, 9.5 / 12.00 szakasz Követelmény: ≥20 N Vezeték típusa: Vezető típusa és keresztmetszete: H05V-U0.5 Vezető típusa és keresztmetszete: H05V-K0.5 Vezető típusa és keresztmetszete: AWG 20/1 Vezető típusa és keresztmetszete: AWG 20/19 Kiértékelés: átadva Követelmény: ≥80 N Vezeték típusa: Vezető típusa és keresztmetszete: H07V-U6 Vezető típusa és keresztmetszete: H07V-K6 Vezető típusa és keresztmetszete: AWG 10/1 Vezető típusa és keresztmetszete: AWG 10/19 Kiértékelés: átadva

Fontos megjegyzés

IPC megfelelőség

A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.

Megjegyzések

További változatok külön kérésre

A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.

Érvéghüvely műanyag gallér nélkül, DIN 46228/1

Érvéghüvely műanyag gallérral DIN 46228/4

P a rajzon = osztás

A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.

Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt

A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap
