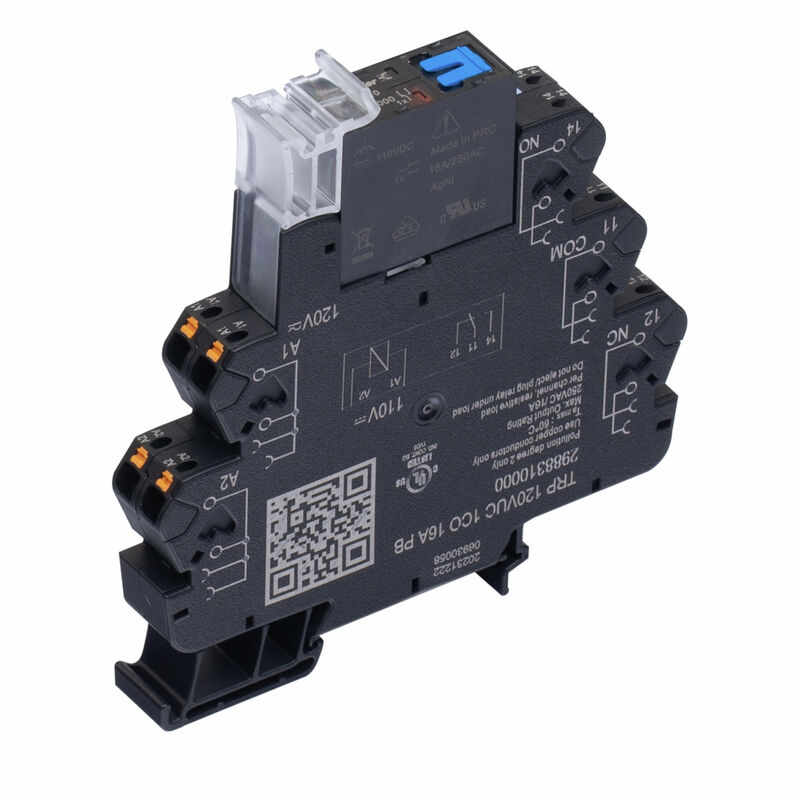

TRP 120VUC 1CO 16A PB
TERMSERIES, Relémodul, Érintkezők száma: 1, Váltóérintkező AgNi, Névleges vezérlőfeszültség: 120 V UC ±10 %, Folytonos áram: 16 A, PUSH IN, Ellenőrző gomb elérhető: Igen
Cikkszám
2988310000
Tulajdonságok
| Változat | TERMSERIES, Relémodul, Érintkezők száma: 1, Váltóérintkező AgNi, Névleges vezérlőfeszültség: 120 V UC ±10 %, Folytonos áram: 16 A, PUSH IN, Ellenőrző gomb elérhető: Igen |
| Rendelési szám | 2988310000 |
| Típus | TRP 120VUC 1CO 16A PB |
| GTIN (EAN) | 4099986859111 |
| Qty. | 5 Darab |
| Mélység | 97,5 mm |
| Mélység (coll) | 3,839 inch |
| Magasság | 89,4 mm |
| Magasság (coll) | 3,52 inch |
| Szélesség | 12,8 mm |
| Szélesség (coll) | 0,504 inch |
| Nettó tömeg | 62 g |
| Tárolási hőmérséklet | -40 °C...70 °C |
| Üzemi hőmérséklet | -40 °C...60 °C |
| Páratartalom | 5 – 85% rel. páratartalom, páralecsapódás nélkül |
| RoHS megfelelőségi állapot | Megfelel, kivétellel |
| RoHS alóli kivétel (ha van/ismert ilyen) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9 |
| Környezeti hőmérséklet (működési), max. | 60 °C |
| Kimeneti áram visszaszabályozás (ohmos) |
16 A @ 55 °C
12 A @ 60 °C |
| Csatlakozási keresztmetszet AWG, min. | AWG 26 |
| Csatlakozási keresztmetszet AWG, max. | AWG 14 |
| Vezeték típusa |
merev vörösréz vezeték
flexibilis vörösréz vezeték |
| Szennyezés súlyossága | 2 |
| Névleges vezérlőfeszültség | 120 V UC ±10 % |
| Névleges áram, DC | 4.3 mA |
| Névleges teljesítmény | 480 mW |
| Állapotjelző | Zöld világítódióda |

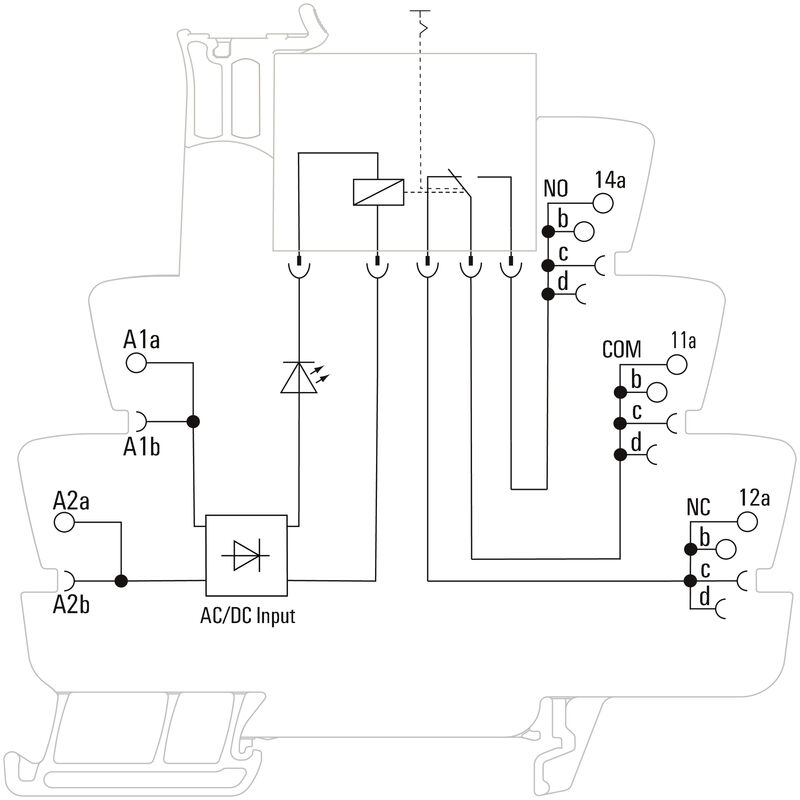

| Védőáramkör |
Csillapító dióda
Polaritás-felcseréléssel szembeni védelem |
| Coil voltage of the replacement relay deviating from the rated control voltage | Igen |
| Coil voltage of the replacement relay | 110 V DC |
| Névleges kapcsolási feszültség | 250 V AC |
| Névleges áram | 16 A |
| Max. kapcsolási frekvencia névleges terhelésnél | 0,1 Hz |
| Max. kapcsolási feszültség, AC | 250 V |
| Max. kapcsolási feszültség, DC | 250 V |
| Min. kapcsolási teljesítmény | 100 mA @ 10 V |
| Bekapcsolási áram | 30 A / 4 s |
| AC kapcsolási teljesítmény (ohmos), max. | 4000 VA |

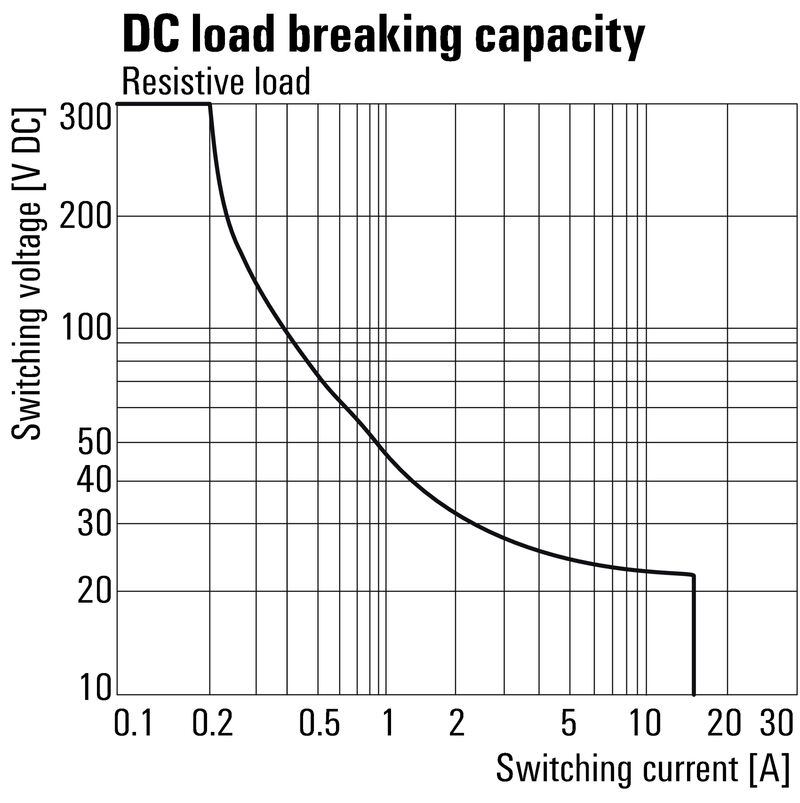

| DC kapcsolási teljesítmény (ohmos), max. | 36W @ 120V |
| Bekapcsolási késleltetés | ≤ 15 ms |
| Kikapcsolási késleltetés | ≤ 16 ms |
| Érintkező típusa | 1 Váltóérintkező (AgNi) |
| Mechanikai élettartam | 5 x 106 kapcsolási ciklusok |
| Üzemi magasság |
≤ 2000 m
tengerszint felett |
| Sín | TS 35 |
| Ellenőrző gomb elérhető | Igen |
| Ellenőrző gomb változata |
Rögzíthető állású tesztgomb
Tesztgomb, mint nyomógomb |
| Mechanical switch position indicator | Igen |
| Szín | fekete |
| UL94 éghetőségi osztály, alkatrész |
|
| Névleges feszültség | 300 V |
| Szennyezés súlyossága | 2 |
| Túlfeszültség kategória | III |
| Hézag és kúszóút, vezérlő oldala - terhelés oldal | ≥ 5,5 mm |
| Átütési szilárdság, vezérlő oldal - terhelés oldal | 2,5 KVeff / 1 min. |
| Type of isolation at input and output | reinforced insulation |
| Nyitott érintkező átütési szilárdsága | 5 kVeff / 1min |
| Átütési szilárdság a tartósín felé | 4 kVeff / 1 min. |
| Lökőfeszültség | 6 kV (1,2/50 µs) |
| Impulse withstand voltage at neighbouring contacts | 4 kV (1,2/50 µs) |
| Védelmi osztály | IP20 |
| Tanúsítvány száma (cULus) | E141197 |
| Vezetékcsatlakozás-technika | PUSH IN |
| Csupaszolási hossz, névleges csatlakozás | 9 mm |
| Rögzítési tartomány, névleges csatlakozás | 1,5 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,14 mm² |
| Rögzítési tartomány, névleges csatlakozás, max. | 2,5 mm² |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 26 |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 14 |
| Vezeték keresztmetszet, tömör, min. | 0,14 mm² |
| Vezeték keresztmetszet, tömör, max. | 1,5 mm² |
| Vezeték keresztmetszet, tömör, min. (AWG) | AWG 26 |
| Vezeték keresztmetszet, tömör, max. (AWG) | AWG 16 |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,14 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 2,5 mm² |
| Vezeték keresztmetszet, finomsodratú, min. (AWG) | AWG 26 |
| Vezeték keresztmetszet, finomsodratú, max. (AWG) | AWG 14 |
| Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,14 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 1,5 mm² |
| Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), min. | 0,14 mm² |
| Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), max. | 1,5 mm² |
| Kés mérete | 0,4 x 2,0 mm |
| Approval/Certificate/Document of Conformity | [EU Konformitätserklärung / EU declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_317592) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_315466) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2988310000) |
| User Documentation | [Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_93137) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9,1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| Jóváhagyások |   |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cULus) | E141197 |
