TRP 230VAC RC 2CO EMPTY

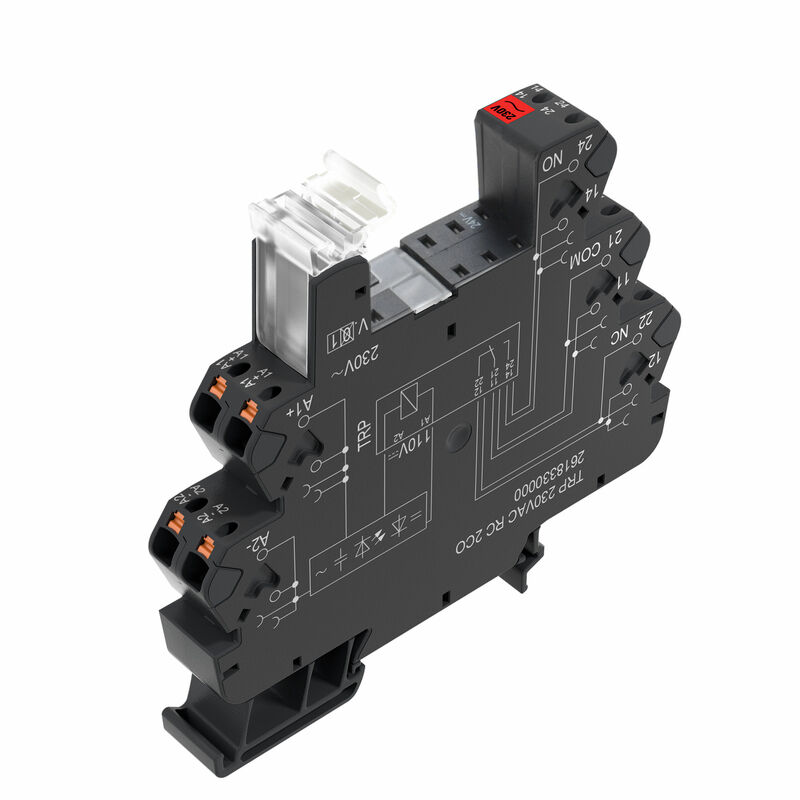

Изображение изделия
Изображение аналогичное
TRP 230VAC RC 2CO EMPTY

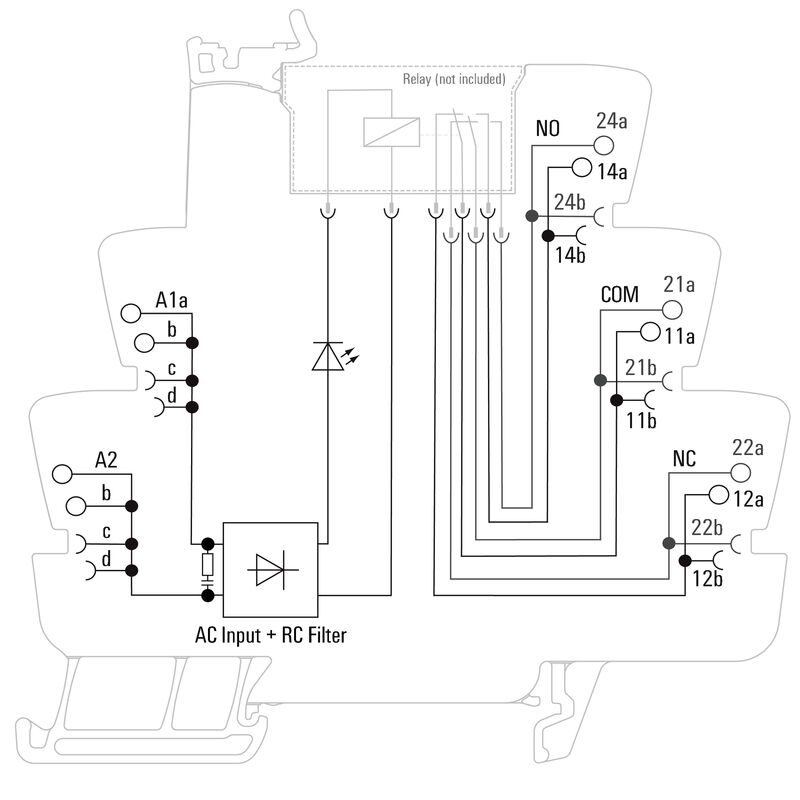

Схема соединений
TRP 230VAC RC 2CO EMPTY
Dimensional drawing
TRP 230VAC RC 2CO EMPTY
Miscellaneous
Типы кодов

TRP 230VAC RC 2CO EMPTY

TERMSERIES, Разъем реле, Количество контактов: 2, Переключающий контакт, Номинальное напряжение: 230 В AC ± 10 %, Ток: 10 A, PUSH IN

№ продукта 2681190000
Открыть в конфигураторе
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 25 Является принадлежностью 2 Является эквивалентом 2 Отдельная деталь 2 Связанные продукты 4
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Расчетные данные UL сторона управления Сторона нагрузки Общие данные Координация изоляции 인증/표준의 추가 세부 사항 Размеры Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E223759

Основные данные для заказа

Версия
TERMSERIES, Разъем реле, Количество контактов: 2, Переключающий контакт, Номинальное напряжение: 230 В AC ± 10 %, Ток: 10 A, PUSH IN
Заказ №
2681190000
Тип
TRP 230VAC RC 2CO EMPTY
GTIN (EAN)
4050118695441
Кол.
10 items

Размеры и массы

Глубина
87,8 mm
Глубина (дюймов)
3,457 inch
Высота
89,4 mm
Высота (в дюймах)
3,52 inch
Ширина
12,8 mm
Ширина (в дюймах)
0,504 inch
Net weight
44,5 g

Температуры

Температура хранения
-40 °C...85 °C
Температура окружающей среды
-40 °C…60 °C

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9

Расчетные данные UL

Температура окружающей среды (рабочая), макс.
60 °C
Ухудшение характеристик выходного тока (омич.)
6 A @ 60 °C
8 A @ 50 °C
Сечение подсоединяемого провода AWG, мин.
AWG 26
Сечение подсоединяемого провода AWG, макс.
AWG 14
Тип провода
жесткий медный провод
гибкий медный провод
Момент затяжки, макс.
0,4 Nm
Уровень загрязнения
2
Сертификат № (cURus)
E223759

сторона управления

Номинальное напряжение
230 В AC ± 10 %
Индикация состояния
Зеленый светодиод
Схема защиты
Выпрям. тока
Компонент RC
RC-фильтр
94 Ом / 100 нФ
Напряжение катушки запасного реле отличается от номинального управляющего напряжения
Да
Напряжение катушки запасного реле
110 В DC

Сторона нагрузки

Номинальное напряжение переключения
250 V AC
Непрерывный ток
10 A
Тип контакта
2 Переключающий контакт

Общие данные

Рабочая высота
≤ 2000 м
над уровнем моря
Укомплектованная монтажная рейка
TS 35
Цветовой код
черный
Компонент с классом горючести UL94
  • Компонент:
    Корпус
  • Класс горючести UL94:
    V-0
  • Компонент:
    Фиксирующий зажим
  • Класс горючести UL94:
    V-0
  • Компонент:
    Толкатель
  • Класс горючести UL94:
    V-0

Координация изоляции

Номинальное напряжение
300 V
Степень загрязнения
2
Категория перенапряжения
III
Геометрический зазор (вход-выход)
≥ 5,5 мм
Электрическая прочность вход-выход
1,2 кВэфф. / 5 с
Диэлектрическая прочность смежных контактов
2.5 kVeff
Электрическая прочность относительно монтажной рейки
4 кВэфф / 1 мин.
Импульсное перенапряжение, до
6 кВ (1,2/50 мкс)
Вид защиты
IP20

인증/표준의 추가 세부 사항

Сертификат № (cURus)
E223759

Размеры

Метод проводного соединения
PUSH IN
Длина снятия изоляции Измерительное соединение
9 mm
Диапазон размеров зажимаемых проводников, измерительное соединение,
1,5 mm²
Диапазон зажима, мин.
0,14 mm²
Диапазон зажима, макс.
2,5 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Поперечное сечение подключаемого провода AWG, макс.
AWG 14
Сечение подключаемого провода, одножильного, мин.
0,14 mm²
Сечение подключаемого проводника, однопроволочного, макс.
1,5 mm²
Сечение подключаемого провода, одножильного, мин. (AWG)
AWG 26
Сечение подключаемого провода, одножильного, макс. (AWG)
AWG 16
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,14 mm²
Сечение подключаемого проводника, тонкопроволочного, макс.
2,5 mm²
Сечение подключаемого провода, гибкого, мин. (AWG)
AWG 26
Průřez připojení vodičů, jemně stáčené, max. (AWG)
AWG 14
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,25 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
2,5 mm²
Conductor cross-section, flexible, AEH (DIN 46228-1), min.
0,25 mm²
Sección de conexión del conductor, flexible, term. tub. (DIN 46228-1), max.
2,5 mm²
Section de raccordement du conducteur, souple, 2 conducteurs de raccordement, min.
0,5 mm²
vezetékkeresztmetszet, finomsodratú, két rögzíthető vezeték, max.
1 mm²
Размер лезвия
0.4 x 2.0 mm

Классификации

ETIM 8.0
EC001456
ETIM 9.0
EC001456
ETIM 10.0
EC001456
ECLASS 14.0
27-37-16-03
ECLASS 15.0
27-37-16-03
