TRPL 12-60VUC 1CO
TERMSERIES-kompakt, Relémodul, Érintkezők száma: 1, Váltóérintkező AgNi, Névleges vezérlőfeszültség: 12...60 V UC ±10 %, Folytonos áram: 6 A, PUSH IN, Ellenőrző gomb elérhető: No
Cikkszám
2773770000

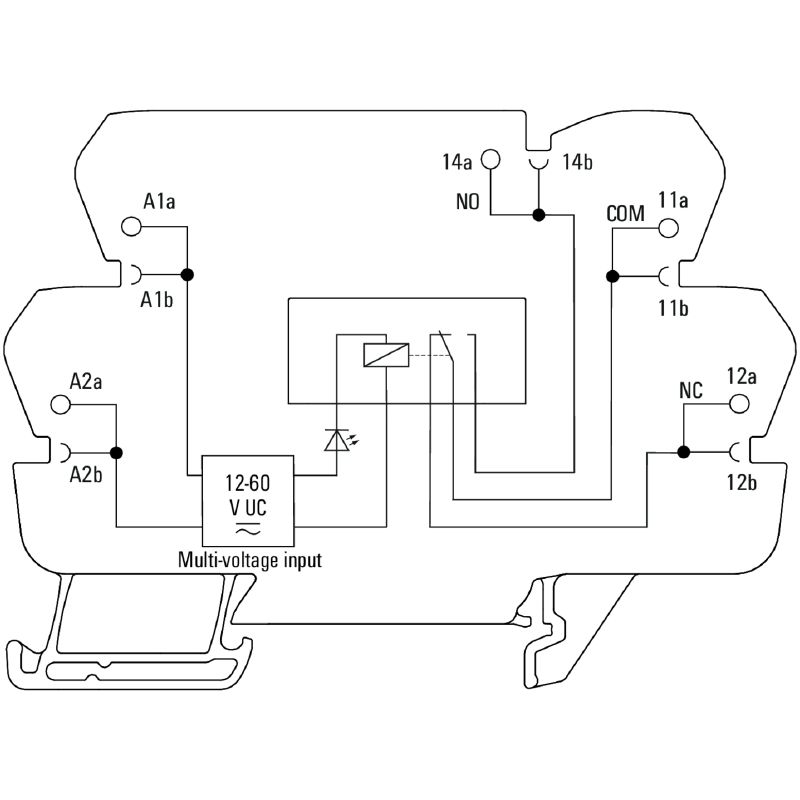

Tulajdonságok
| Verzió | TERMSERIES-kompakt, Relémodul, Érintkezők száma: 1, Váltóérintkező AgNi, Névleges vezérlőfeszültség: 12...60 V UC ±10 %, Folytonos áram: 6 A, PUSH IN, Ellenőrző gomb elérhető: No |
| Rendelési szám | 2773770000 |
| Típus | TRPL 12-60VUC 1CO |
| EAN | 4064675037545 |
| Qty. | 10 Darab |
| Mélység | 62,5 mm |
| Mélység (coll) | 2,461 inch |
| Magasság | 89,4 mm |
| Magasság (coll) | 3,52 inch |
| Szélesség | 6,4 mm |
| Szélesség (coll) | 0,252 inch |
| Nettó tömeg | 30 g |
| Tárolási hőmérséklet | -40 °C...85 °C |
| Üzemi hőmérséklet | -40 °C...60 °C |
| Páratartalom | 5–85% relatív páratartalom, Tu = 40 °C, páralecsapódás nélkül |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9 |
| Névleges vezérlőfeszültség | 12...60 V UC ±10 % |
| Névleges áram, AC |
41 mA @ 12 V AC
10.2 mA @ 60 V AC |
| Névleges áram, DC |
20 mA @ 12 V DC
5 mA @ 60 V DC |
| Névleges teljesítmény |
215 mW @ 12 V DC
325 mW @ 60 V DC 492 mVA @ 12 V AC 612 mVA @ 60 V AC 240 mW @ 12 V DC 300 mW @ 60 V DC |
| Állapotjelző | Zöld világítódióda |
| Védőáramkör | Egyenirányító |
| Bemenő frekvencia | 45 - 65 Hz |
| Névleges kapcsolási feszültség | 250 V AC |
| Névleges áram | 6 A |
| Max. kapcsolási frekvencia névleges terhelésnél | 0,1 Hz |
| Max. kapcsolási feszültség, AC | 250 V |
| Max. kapcsolási feszültség, DC | 250 V |
| Min. kapcsolási teljesítmény |
1 mA @ 24 V
10 mA @ 12 V 100 mA @ 5 V |
| Bekapcsolási áram | 20 A / 20 ms |
| AC kapcsolási teljesítmény (ohmos), max. | 1500 VA |
| DC kapcsolási teljesítmény (ohmos), max. | 72 W @ 12 V |
| Bekapcsolási késleltetés | <40 ms |
| Kikapcsolási késleltetés | <35 ms |
| Érintkező típusa | 1 Váltóérintkező (AgNi) |
| Mechanikai élettartam | 5 x 106 kapcsolási ciklusok |
| Üzemi magasság |
≤ 2000 m
tengerszint felett |
| Sín | TS 35 |
| Ellenőrző gomb elérhető | No |
| Mechanical switch position indicator | Nem |
| Szín | fekete |
| UL94 éghetőségi osztály, alkatrész |
|
| Névleges feszültség | 300 V |
| Szennyezés súlyossága | 2 |
| Túlfeszültség kategória | III |
| Hézag és kúszóút, vezérlő oldala - terhelés oldal | ≥ 6 mm |
| Átütési szilárdság, vezérlő oldal - terhelés oldal | 2,5 kVeff |
| Type of isolation at input and output | reinforced insulation |
| Nyitott érintkező átütési szilárdsága | 1 kVeff / 1 min |
| Átütési szilárdság a tartósín felé | 4 kVeff / 1 min. |
| Lökőfeszültség | 6 kV (1,2/50 µs) |
| Védelmi osztály | IP20 |
| Tanúsítvány száma (cULus) | E141197 |
| Vezetékcsatlakozás-technika | PUSH IN |
| Csupaszolási hossz, névleges csatlakozás | 9 mm |
| Rögzítési tartomány, névleges csatlakozás | 1,5 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,14 mm² |
| Rögzítési tartomány, névleges csatlakozás, max. | 2,5 mm² |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 26 |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 14 |
| Vezeték keresztmetszet, tömör, min. | 0,14 mm² |
| Vezeték keresztmetszet, tömör, max. | 1,5 mm² |
| Vezeték keresztmetszet, tömör, min. (AWG) | AWG 26 |
| Vezeték keresztmetszet, tömör, max. (AWG) | AWG 16 |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,14 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 2,5 mm² |
| Vezeték keresztmetszet, finomsodratú, min. (AWG) | AWG 26 |
| Vezeték keresztmetszet, finomsodratú, max. (AWG) | AWG 14 |
| Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,14 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 1,5 mm² |
| Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), min. | 0,14 mm² |
| Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), max. | 1,5 mm² |
| Iker-érvéghüvelyek, min. | 0,5 mm² |
| Iker érvéghüvelyek, max. | 1 mm² |
| Kés mérete | 0,6 x 3,5 mm |
| Approval/Certificate/Document of Conformity |
[DE PA5600 240311 001 ISS 02](https://mdcop.weidmueller.com/mediadelivery/asset/900_315609)
[UK PA5600 240311 001 ISS 02](https://mdcop.weidmueller.com/mediadelivery/asset/900_315610) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_292880) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2773770000) |
| User Documentation |
[IS TRPL 6,4MM](https://mdcop.weidmueller.com/mediadelivery/asset/900_290711)
[FL_TERMSERIES-compact_1COAgNi_LOAD_GUIDE](https://mdcop.weidmueller.com/mediadelivery/asset/900_306014) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9,1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| Jóváhagyások |    |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cULus) | E141197 |
