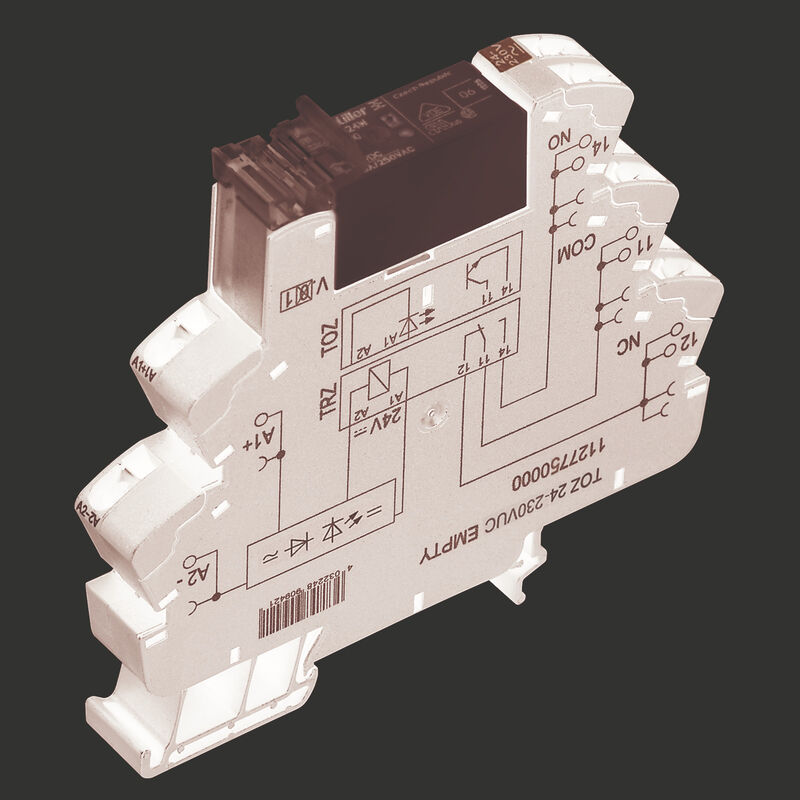

TRZ 230VUC 1CO 16A
TERMSERIES, Relémodul, Érintkezők száma: 1, Váltóérintkező AgNi, Névleges vezérlőfeszültség: 230 V UC ±5 %, Folytonos áram: 16 A, Húzórugós csatlakozás, Ellenőrző gomb elérhető: No
Cikkszám
1479900000
Tulajdonságok
| Változat | TERMSERIES, Relémodul, Érintkezők száma: 1, Váltóérintkező AgNi, Névleges vezérlőfeszültség: 230 V UC ±5 %, Folytonos áram: 16 A, Húzórugós csatlakozás, Ellenőrző gomb elérhető: No |
| Rendelési szám | 1479900000 |
| Típus | TRZ 230VUC 1CO 16A |
| GTIN (EAN) | 4050118288285 |
| Qty. | 10 Darab |
| Mélység | 87,8 mm |
| Mélység (coll) | 3,457 inch |
| Magasság | 90,5 mm |
| Magasság (coll) | 3,563 inch |
| Szélesség | 12,8 mm |
| Szélesség (coll) | 0,504 inch |
| Nettó tömeg | 55 g |
| Tárolási hőmérséklet | -40 °C...85 °C |
| Üzemi hőmérséklet | -40 °C...60 °C |
| Páratartalom | 5-95% rel. páratartalom, Tu = 40 °C, páralecsapódás nélkül |
| RoHS megfelelőségi állapot | Megfelel, kivétellel |
| RoHS alóli kivétel (ha van/ismert ilyen) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9 |
| Környezeti hőmérséklet (működési), max. | 60 °C |
| Kimeneti áram visszaszabályozás (ohmos) |
12 A @ 60 °C
16 A @ 55 °C |
| Csatlakozási keresztmetszet AWG, min. | AWG 26 |
| Csatlakozási keresztmetszet AWG, max. | AWG 14 |
| Vezeték típusa |
merev vörösréz vezeték
flexibilis vörösréz vezeték |
| Szennyezés súlyossága | 2 |
| Névleges vezérlőfeszültség | 230 V UC ±5 % |
| Névleges áram, AC | 4.3 mA |
| Névleges áram, DC | 4.4 mA |
| Névleges teljesítmény |
1 W
990 mVA |
| Állapotjelző | Zöld világítódióda |

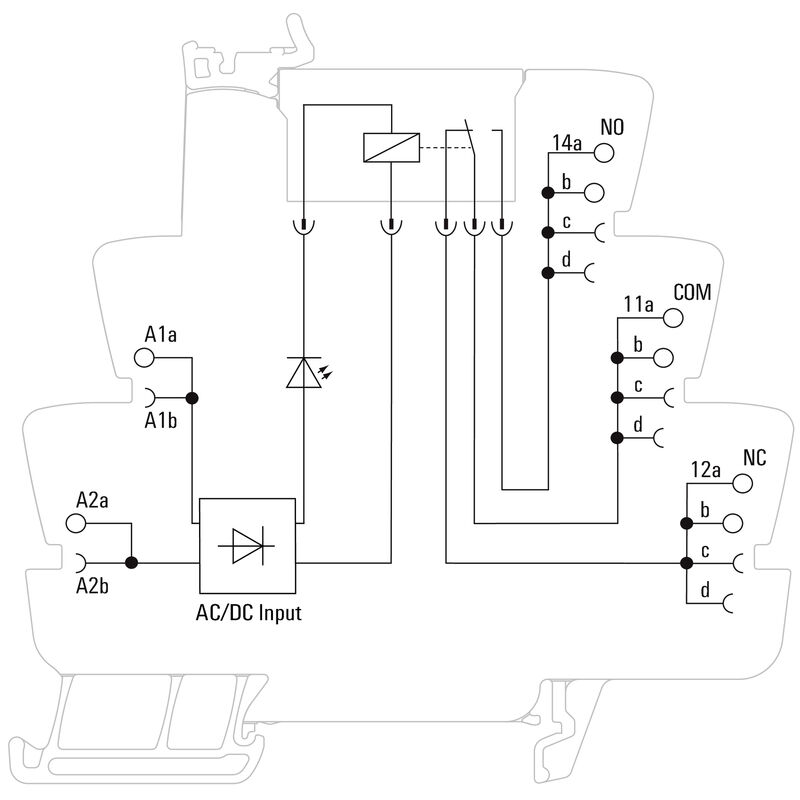

| Védőáramkör | Egyenirányító |
| Coil voltage of the replacement relay deviating from the rated control voltage | Igen |
| Coil voltage of the replacement relay | 110 V DC |
| Névleges kapcsolási feszültség | 250 V AC |
| Névleges áram | 16 A |
| Max. kapcsolási frekvencia névleges terhelésnél | 0,1 Hz |
| Max. kapcsolási feszültség, AC | 250 V |
| Max. kapcsolási feszültség, DC | 250 V |
| Min. kapcsolási teljesítmény |
10 mA @ 10 V
100 mA @ 5 V |
| Bekapcsolási áram | 30 A / 4 s |
| AC kapcsolási teljesítmény (ohmos), max. | 4000 VA |
| DC kapcsolási teljesítmény (ohmos), max. | 384 W @ 24 V |
| Bekapcsolási késleltetés | ≤ 14 ms |
| Kikapcsolási késleltetés | <22 ms |
| Érintkező típusa | 1 Váltóérintkező (AgNi) |
| Mechanikai élettartam | 30 x 106 kapcsolási ciklusok |
| Üzemi magasság |
≤ 2000 m
tengerszint felett |
| Sín | TS 35 |
| Ellenőrző gomb elérhető | No |
| Mechanical switch position indicator | Nem |
| Szín | fekete |
| UL94 éghetőségi osztály, alkatrész |
|
| Névleges feszültség | 300 V |
| Szennyezés súlyossága | 2 |
| Túlfeszültség kategória | III |
| Hézag és kúszóút, vezérlő oldala - terhelés oldal | ≥ 6 mm |
| Átütési szilárdság, vezérlő oldal - terhelés oldal | 1,2 kVeff / 5 s |
| Type of isolation at input and output | reinforced insulation |
| Nyitott érintkező átütési szilárdsága | 1 kVeff / 1 min |
| Átütési szilárdság a tartósín felé | 4 kVeff / 1 min. |
| Lökőfeszültség | 6 kV (1,2/50 µs) |
| Védelmi osztály | IP20 |
| Tanúsítvány sz. (DNV) | TAA00001E5 |
| Tanúsítvány száma (cULus) | E141197 |
| Vezetékcsatlakozás-technika | Húzórugós csatlakozás |
| Csupaszolási hossz, névleges csatlakozás | 8 mm |
| Rögzítési tartomány, névleges csatlakozás | 1,5 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,14 mm² |
| Rögzítési tartomány, névleges csatlakozás, max. | 2,5 mm² |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 26 |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 14 |
| Vezeték keresztmetszet, tömör, min. | 0,14 mm² |
| Vezeték keresztmetszet, tömör, max. | 2,5 mm² |
| Vezeték keresztmetszet, tömör, min. (AWG) | AWG 26 |
| Vezeték keresztmetszet, tömör, max. (AWG) | AWG 14 |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,14 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 2,5 mm² |
| Vezeték keresztmetszet, finomsodratú, min. (AWG) | AWG 26 |
| Vezeték keresztmetszet, finomsodratú, max. (AWG) | AWG 14 |
| Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,14 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 1,5 mm² |
| Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), min. | 0,14 mm² |
| Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), max. | 1,5 mm² |
| Kés mérete | 0,6 x 3,5 mm |
| Approval/Certificate/Document of Conformity |
[EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35334)
[Confirmation of Standards EN 45545-2](https://mdcop.weidmueller.com/mediadelivery/asset/900_319014) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_46689) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1479900000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1479900000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1479900000&norm=0) |
| User Documentation |
[Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_93137)
[FL_TERMSERIES_RCL1CO_LOAD_GUIDE](https://mdcop.weidmueller.com/mediadelivery/asset/900_306017) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9,1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| Jóváhagyások |     |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cULus) | E141197 |
