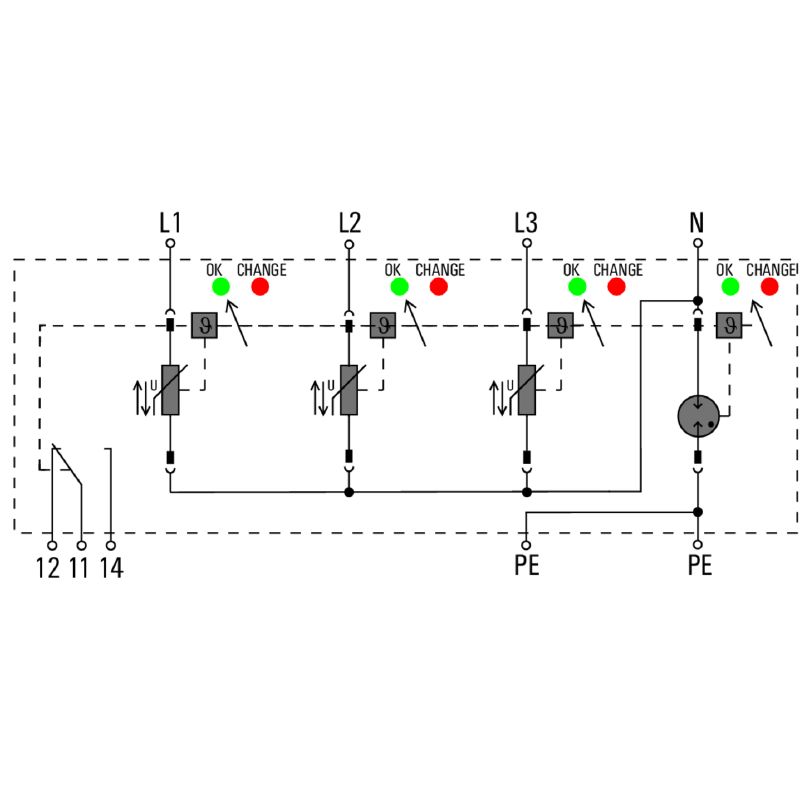

Tulajdonságok
| Változat | Túlfeszültség-levezető, Kisfeszültség, Túlfeszültség-védelem, telekommunikációs érintkezővel, TN-C-S, TN-S, TT, IT, N-nel, IT, N nélkül |
| Rendelési szám | 2591090000 |
| Típus | VPU AC II 3+1 R 300/50 |
| GTIN (EAN) | 4050118599848 |
| Qty. | 1 Darab |
| Mélység | 68 mm |
| Mélység (coll) | 2,677 inch |
| Mélység DIN sínnel együtt | 76 mm |
| Magasság | 104,5 mm |
| Magasság (coll) | 4,114 inch |
| Szélesség | 72 mm |
| Szélesség (coll) | 2,835 inch |
| Nettó tömeg | 488 g |
| Tárolási hőmérséklet | -40 °C...85 °C |
| Üzemi hőmérséklet | -40 °C...85 °C |
| Páratartalom | 5 - 95% rel. humidity |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Környezeti hőmérséklet (működési), max. | 85 °C |
| Névleges feszültség, UN | 240 V |
| VPR (N-PE) | 1 000 V |
| MCOV (L-PE) | 300 V |
| MCOV (N-PE) | 305 V |
| SCCR | 150 kA |
| In | 20 kA |
| Kategória | SPD TYPE 1CA |
| Környezeti hőmérséklet (működési), min. | -40 °C |
| Tanúsítvány száma (cURus) | E354261 |
| MODE | all modes |
| VPR (L-L) | 1 800 V |
| VPR (L-N) | 900 V |
| VPR (L-PE) | 1 000 V |
| Voltage type | AC |
| UL Energy Networks | 3-phase WYE |
| Csatlakoztatott vezeték keresztmetszete, tömör ér, max. | 1,5 mm² |
| Csatlakoztatott vezeték keresztmetszete, tömör ér, min. | 0,14 mm² |
| Csatlakozás típusa | PUSH IN |
| Csupaszolási hossz | 8 mm |
| Kivitel |
Installációs ház; 4 modulos
Insta IP 20 |
| Optikai működésjelzés | zöld = OK; piros = meghibásodott levezető - cserélje |
| Szegmens | Teljesítményelosztás |
| Szín |
fekete
narancssárga kék |
| Sín | TS 35 |
| UL 94 éghetőségi osztály | V-0 |
| Változat |
Túlfeszültség-védelem
telekommunikációs érintkezővel |
| Védelmi osztály | IP20 felszerelt állapotban |
| Üzemi magasság | ≤ 4000 m |
| Szennyezés súlyossága | 2 |
| Túlfeszültség kategória | III |
| Biztosíték |
Nem szükséges biztosíték ≤315 A gG
250 A gG @50 kA Isccr 315 A gG @25 kA Isccr |
| Energia koordináció (≤10 m) |
II. típus
III. típus |
| Feszültség típusa | AC |
| Frekvenciatartomány, max. | 60 Hz |
| Frekvenciatartomány, min. | 50 Hz |
| Jelzőérintkező | 250 V 1 A 1CO |
| Kisfeszültségű hálózat |
TN-C-S
TN-S TT IT, N-nel IT, N nélkül |
| Kisülési áram Imax (8/20 µs) N-PE | 65 kA |
| Kisülési áram In (8/20 µs) N-PE | 40 kA |
| Kisülési áram In (8/20 µs) vezeték-PE | 20 kA |
| Kombinált impulzus, UOC | 6 kV |
| Követelmény kategória az IEC 61643-11 szerint |
II. típus
III. típus |
| Követelmény osztály az EN 61643-11 szerint |
T2
T3 |
| Követőáram kioltási képesség, Ifi | A követőáramot nem kell figyelembe venni |
| Levezetőáram (III. típus) | 3 kA |
| Levezetőáram Imax. (8/20µs) vezeték-PE | 50 kA |
| Mains voltage | 230 V / 400 V |
| Max. folytonos feszültség, Uc (AC) | 300 V |
| Max. folytonos feszültség, Uc (N-PE) | 305 V |
| Névleges feszültség (AC) | 230 V |
| Pólusszám | 4 |
| Rövid idejű túlfeszültség (feszültségcsúcs) – TOV | 337 V |
| Rövidzárlati terhelhetőség ISCCR | 50 kA |
| SPD-típus |
T2
T3 |
| Szabványok |
IEC 61643-11
EN 61643-11 UL 1449 |
| Szivárgási áram U feszültségnéln | 1 µA |
| Válaszidő | ≤ 25 ns |
| Védettségi szint, Up I áramnálN (L/N-PE) | ≤1,5 kV |
| Védettségi szint, Up I áramnálN (N-PE) | ≤1,5 kV |
| Csupaszolási hossz | 15 mm |
| Vezetékcsatlakozás-technika | Csavaros csatlakozás |
| Csatlakozás típusa | Csavaros csatlakozás |
| Csupaszolási hossz, névleges csatlakozás | 15 mm |
| Meghúzási nyomaték, min. | 2 Nm |
| Meghúzási nyomaték, max. | 4,5 Nm |
| Rögzítési tartomány, névleges csatlakozás | 16 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 1,5 mm² |
| Rögzítési tartomány, névleges csatlakozás, max. | 35 mm² |
| Vezeték keresztmetszet, tömör, min. | 1,5 mm² |
| Vezeték keresztmetszet, tömör, max. | 16 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 1,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 25 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. | 1,5 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 35 mm² |
| Feszültség típusa | AC |
| Pólusszám | 4 |
| Védelmi osztály | IP20 felszerelt állapotban |
| Szín |
fekete
narancssárga kék |
| Időköz | 5 év |
| Termékinformáció |
Csak olyan IT áramellátó rendszerekhez alkalmazható, ahol az elosztótranszformátor földelése össze van kötve a fogyasztói oldal földelésével (RE=RA, 44.A1 ábra, IEC 60634-4-44:2018). DC alkalmazásokban történő használathoz alkalmazza a SIBA Type NH2XL aR/aSF DC 1500 V biztosítékot. |
| Illusztráció címe 02 | Product image |
| Kép alcím-02 | Abb.ähnlich |
| Approval/Certificate/Document of Conformity | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_80488) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_87957) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2591090000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2591090000) |
| Tender specification |
[Ausschreibungstext DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_179607)
[Tenderspecification EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_179608) |
| User Documentation | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_90755) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9,1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Jóváhagyások |    |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURus) | E354261 |
