Tulajdonságok
| Rendelési szám | 2856500000 |

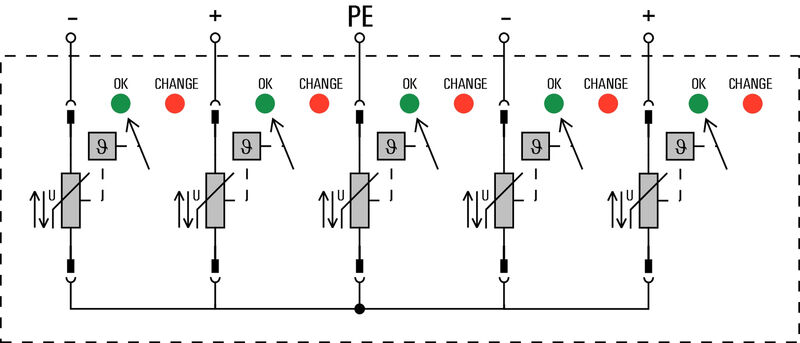

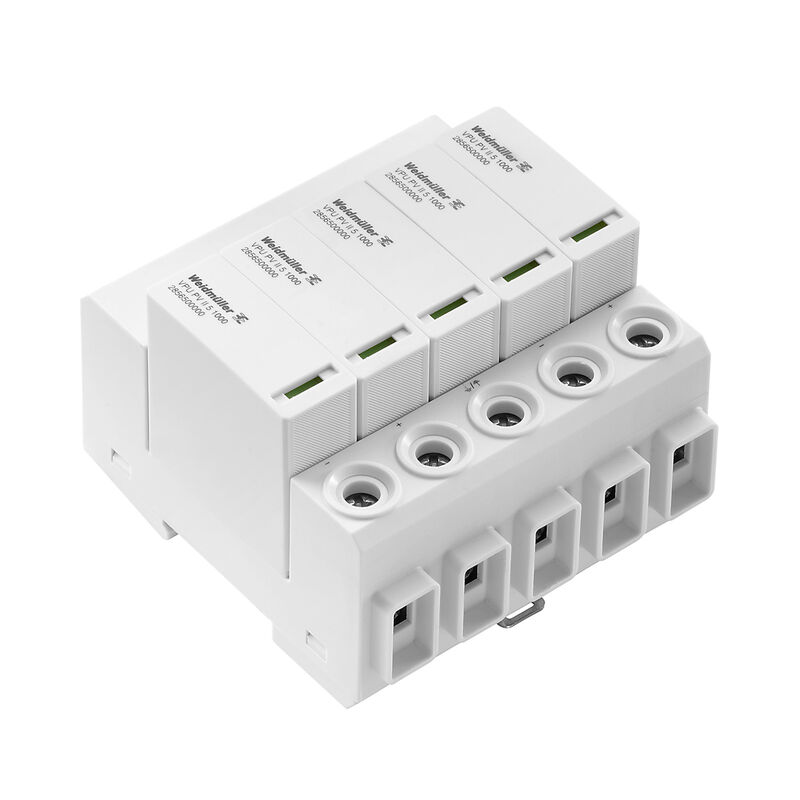

| Típus | VPU PV II 5 1000 |
| GTIN (EAN) | 4064675536437 |
| Qty. | 1 Darab |
| Mélység | 60 mm |
| Mélység (coll) | 2,362 inch |
| Magasság | 96 mm |
| Magasság (coll) | 3,78 inch |
| Szélesség | 90 mm |
| Szélesség (coll) | 3,543 inch |
| Rögzítési méret - magasság | 96 mm |
| Nettó tömeg | 467 g |
| Tárolási hőmérséklet | 85 °C |
| Üzemi hőmérséklet | -40 °C...85 °C |
| Páratartalom | 5 - 95% rel. humidity |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Kivitel |
Installációs ház
5 TE Insta IP 20 |
| Optikai működésjelzés | zöld = OK; piros = meghibásodott levezető - cserélje |
| segédérintkező | Nem |
| Szín | szürke |
| Sín | TS 35 |
| UL 94 éghetőségi osztály | V-0 |
| Változat | Túlfeszültség-védelem II |
| Védelmi osztály | IP20 |
| Szennyezés súlyossága | 2 |
| Túlfeszültség kategória | III |
| I rövidzárlati áramSCPV | 11 000 A |
| Kisülési áram In (8/20 µs) | 20 kA |
| Levezetőáram, max. (8/20 µs) | 40 kA |
| Működési magasság a földelt fotovoltaikus rendszerben | ≤ 2000 m |
| Működési magasság földeletlen fotovoltaikus rendszerben | ≤ 2000 m |
| PV rendszerfeszültség, max. Ucpv | 1 100 V |
| Requirements class | II. típus |
| Szabványok |
IEC 61643-31
EN 61643-31 |
| U védelmi szintp (+/- , -/PE , +/PE) | ≤4,2 kV |
| Összes kisülési áram Itotal (8/20 µs) | 40 kA |
| Feszültség típusa | DC |
| Jelzőérintkező | Nem |
| Levezetőáram Imax. (8/20µs) vezeték-PE | 40 kA |
| Levezetőáram, max. (8/20 µs) | 40 kA |
| Névleges feszültség (DC) | 1000 V |
| Pólusszám | 5 |
| SPD-típus | T2 |
| Szabványok |
IEC 61643-31
EN 61643-31 |
| Szivárgási áram U feszültségnéln | 30 µA |
| Válaszidő | ≤ 25 ns |
| Csupaszolási hossz | 18 mm |
| Csatlakozás típusa | Csavaros csatlakozás |
| Csupaszolási hossz, névleges csatlakozás | 18 mm |
| Meghúzási nyomaték, min. | 3 Nm |
| Meghúzási nyomaték, max. | 4,5 Nm |
| Rögzítési tartomány, névleges csatlakozás | 6 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 1,5 mm² |
| Rögzítési tartomány, névleges csatlakozás, max. | 35 mm² |
| Vezeték keresztmetszet, tömör, min. | 1,5 mm² |
| Vezeték keresztmetszet, tömör, max. | 16 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 1,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 25 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. | 1,5 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 35 mm² |
| Feszültség típusa | DC |
| Pólusszám | 5 |
| Védelmi osztály | IP20 |
| Szín | szürke |
| Approval/Certificate/Document of Conformity | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_290532) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_246470) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2856500000) |
| User Documentation | [Beipackzettel / Instruction Sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_290487) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9,1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Jóváhagyások |  |
| ROHS | Megfelel |
