Tulajdonságok
| Változat | Túlfeszültség-védelem műszerekhez és vezérléshez, figyelmeztető funkció / működéskijelző nélkül, UP(L/N-PE) 250 V |
| Rendelési szám | 8924320000 |
| Típus | VSPC 4SL 24VDC |
| GTIN (EAN) | 4032248695966 |
| Qty. | 1 Darab |
| Mélység | 69 mm |
| Mélység (coll) | 2,717 inch |
| Magasság | 90 mm |
| Magasság (coll) | 3,543 inch |
| Szélesség | 17,8 mm |
| Szélesség (coll) | 0,701 inch |
| Nettó tömeg | 47 g |
| Tárolási hőmérséklet | -40 °C...80 °C |
| Üzemi hőmérséklet | -40 °C...70 °C |
| Páratartalom | 5...96 % |
| SIL az IEC 61508 szerint | 2 |
| MTTF | 2 665 a |
| SFF | 79,3 % |
| λges | 43 |
| PFH, 1*10-9 óránként | 8.9 |
| RoHS megfelelőségi állapot | Megfelel, kivétellel |
| RoHS alóli kivétel (ha van/ismert ilyen) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 71e97bb7-979f-4330-94c0-20c629bb05e3 |
| Tanúsítvány száma (UL) | E311081 |
| UL tanúsítvány | [UL 497b Certificate](PDF/E311081VOL1SEC2.pdf) |
| A, B gázcsoport | IIC |
| Belső induktív ellenállás, max. LI | 0 µH |
| Belső kapacitás, max. CI | 4 nF |
| Bemenő feszültség, max. Ui | 28 V |
| C gázcsoport | IIB |
| D gázcsoport | IIA |
| Kivitel |
sorkapocs
Egyéb |
| Optikai működésjelzés | Nem |
| protected binary signals | 4 |
| Szegmens | Mérés - vezérlés - szabályozás |
| Szín | narancssárga |
| UL 94 éghetőségi osztály | V-0 |
| Változat | figyelmeztető funkció / működéskijelző nélkül |
| Védelmi osztály | IP20 |
| Szennyezés súlyossága | 2 |
| Túlfeszültség kategória | III |
| Biztosíték | 0,5 A |
| Feszültség típusa | DC |
| Impulzus alaphelyzetbe állítási kapacitás | ≤ 30 ms |
| Jelzőérintkező | Nem |
| Jelátviteli tulajdonságok (-3 dB) | 4 MHz |
| Kisülési áram In (8/20 µs) GND-PE | 2,5 kA |
| Kisülési áram In (8/20 µs) vezeték-PE | 2,5 kA |
| Kisülési áram In (8/20 µs) vezeték-vezeték | 2,5 kA |
| Követelmény kategória IEC 61643-21 szerint |
C1
C2 C3 D1 |
| Levezetőáram Imax. (8/20µs) föld-PE | 10 kA |
| Levezetőáram Imax. (8/20µs) vezeték-PE | 10 kA |
| Levezetőáram Imax. (8/20µs) vezeték-vezeték | 10 kA |
| Max. folytonos feszültség, Uc (DC) | 28 V |
| Névleges feszültség (DC) | 24 V |
| Névleges áram, IN | 300 mA |
| Pólusszám | 2 |
| Szabványok | IEC 61643-21 |
| Térfogati ellenállás | 4,7 Ω |
| Túlterhelés - meghibásodás üzemmód | 2. üzemmód |
| Villám mérési áram, Iimp (10/350 µs) föld-PE | 2,5 kA |
| Villám mérési áram, Iimp (10/350 µs) vezeték-PE | 2,5 kA |
| Villám mérési áram, Iimp (10/350 µs) vezeték-vezeték | 2,5 kA |
| Védelmi szint a kimeneti oldalon, vezeték-PE 1 kV/µs, jellemzően | 40 V |
| Védelmi szint a kimeneti oldalon, vezeték-vezeték 1 kV/µs, jellemzően | 80 V |
| Védelmi szint a kimeneti oldalon, vezeték-vezeték 8/20 µs, jellemzően | 80 V |
| Védelmi szint, UP (típus) | 250 V |
| Védettségi szint, UP GND – PE | 450 V |
| Védettségi szint, UP Vezeték – PE | 40 V |
| Áramlökés-teherbírás, C1 | <1 kA 8/20 μs |
| Áramlökés-teherbírás, C3 | 100 A 10/1000 μs |
| Áramlökés-teherbírás, D1 | 2,5 kA 10/350 μs |
| Áramtovábbítási kapacitás, C2 | 5 kA 8/20 μs |
| GOST tanúsítvány | [GOST-Zertifikat](PDF/7950_n1-n4.pdf) |
| Csatlakozás típusa | Dugaszolható VSPC BASE-be |
| Feszültség típusa | DC |
| Pólusszám | 2 |
| Védelmi osztály | IP20 |
| Szín | narancssárga |
| cUL tanúsítvány | [cUL Certificate](pdf/VSPC.PDF) |
| Időköz | 5 év |
| Termékinformáció | 2. mód: Az az állapot, amikor az SPD feszültségszabályozó része rövidzárlatos volt az SPD-n belüli nagyon alacsony impendancia miatt. A vonal nem működik, a mérőberendezés azonban továbbra is védve van rövidzárlat ellen. |
| Approval/Certificate/Document of Conformity |
[SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329)
[EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86287) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_45941) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8924320000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8924320000) |
| User Documentation | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35342) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
| ETIM 8.0 | EC000943 |
| ETIM 9.0 | EC000943 |
| ECLASS 9.0 | 27-13-08-07 |
| ECLASS 9,1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-07 |
| ECLASS 11.0 | 27-13-08-07 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |

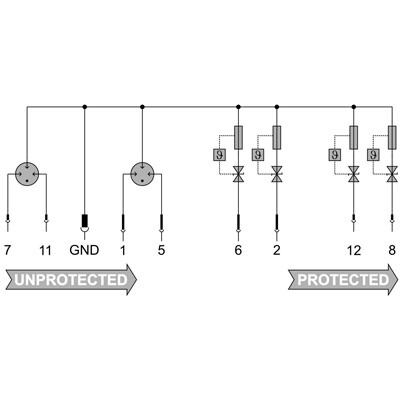

| Hosszspecifikáció | Túlfeszültségvédő dugó VSPC BASE 4SL alapelemmel együtt történő használatra, négy, közös földelésű huzalhoz. Kétfokozatú védőáramkör a dugóban, durva védelemmel, leválasztó ellenállásokkal és finom védelemmel a jelhuzalok és a jeltestelés/testelés/föld között. A dugó és az alapelem mechanikus azonosítása a kapcsoló típusa és a névleges feszültség szerint. Védett dugó kódolótüskével és ellenprofillal az alapelemhez. A védett dugó szemmel történő azonosítása a védett kapcsolás típusa és a feszültségszint alapján. A dugót jelöléssel lehet ellátni. |
| Rövid specifikáció | Túlfeszültségvédő dugók VSPC BASE 4SL alapelemhez, durva és finom közös módusú feszültségvédelem négy, közös földelésű huzal számára. Verzió: 24 V DC |
| Jóváhagyások |     |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (UL) | E311081 |
