Tulajdonságok
| Változat | Biztosítós sorkapcsok, Csavaros csatlakozás, fekete, 4 mm², 6.3 A, 36 V, Csatlakozások száma: 5, Szintek száma: 3, TS 35, V-0, Wemid, G-Si. 5 x 20 |
| Rendelési szám | 2894060000 |

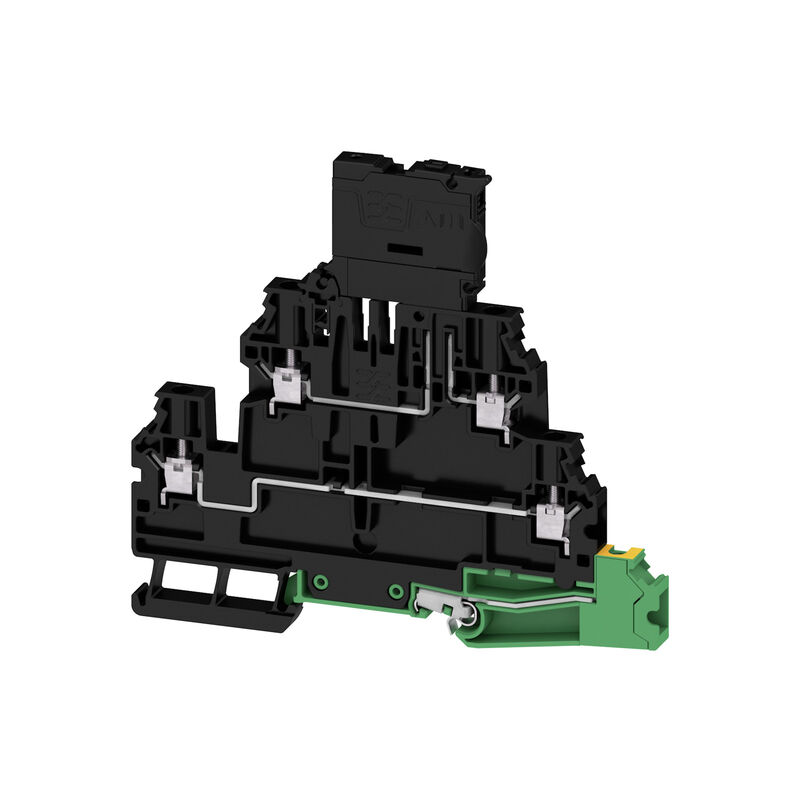

| Típus | W2T 4 FS-FT-PE 10-36V BK |
| GTIN (EAN) | 4064675885108 |
| Qty. | 50 Darab |
| Mélység | 99,5 mm |
| Mélység (coll) | 3,917 inch |
| Magasság | 106,5 mm |
| Magasság (coll) | 4,193 inch |
| Szélesség | 6,1 mm |
| Szélesség (coll) | 0,24 inch |
| Nettó tömeg | 36,52 g |
| Folyamatos üzemi hőmérséklet., min. | -60 °C |
| Folyamatos üzemi hőmérséklet., max. | 130 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Anyag | Wemid |
| Szín | fekete |
| UL 94 éghetőségi osztály | V-0 |
| Tanúsítvány száma (ATEX) | TUEV20ATEX8502U |
| Tanúsítvány száma (IECEX) | IECEXTUR20.0014U |
| Áram (ATEX) | 6.3 A |
| Vezetékkeresztmetszet, max. (ATEX) | 4 mm² |
| Áram (IECEX) | 6.3 A |
| Vezetékkeresztmetszet, max. (IECEX) | 4 mm² |
| Véglap szükséges | Igen |
| Potenciálok száma | 3 |
| Szintek száma | 3 |
| Rögzítési pontok száma szintenként | 2 |
| Potenciálok száma szintenként | 1 |
| Keresztkötött szintek belül | Nem |
| Sín | TS 35 |
| N funkció | Nem |
| PE működés | Igen |
| PEN funkció | Nem |
| Felpattintható | Igen |
| Felszerelés típusa | TS 35 |
| Nyitott oldala | jobb |
| Robbanásbiztosság szempontjából bevizsgált változat | Nem |
| Telepítési útmutató | TS 35 |
| Csatlakozás típusa, kiegészítő csatlakozás | Csavaros csatlakozás |
| Biztosítócsavar | M 3 |
| Csatlakozás típusa | Csavaros csatlakozás |
| Csatlakozás típusa 2 | Csavaros csatlakozás |
| Csatlakozási irány | oldalt |
| Csatlakozások száma | 5 |
| Csupaszolási hossz | 8 mm |
| Iker érvéghüvelyek, max. | 1,5 mm² |
| Iker-érvéghüvelyek, min. | 0,5 mm² |
| Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,25 mm² |
| Kés mérete | 0,6 x 3,5 mm |
| Meghúzási nyomaték, max. | 0,8 Nm |
| Meghúzási nyomaték, min. | 0,5 Nm |
| Mérőeszköz, IEC 60947-1 | A3 |
| Rögzítési tartomány, névleges csatlakozás, max. | 6 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,25 mm² |
| Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min. | 0,25 mm² |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 10 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 24 |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 6 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,25 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max. | 4 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 4 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 6 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. | 0,25 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás | 6 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás | 0,25 mm² |
| Integrált vizsgálóaljzat | Nem |
| Visszajelző feszültségének típusa | AC/DC |
| Biztosítéktartó (biztosítékfoglalat) | Csuklós |
| Kijelző | LED |
| Olvadóbiztosíték-betét | G-Si. 5 x 20 |
| Visszajelző feszültségének típusa | AC/DC |
| Üzemi feszültség, max. | 36 V |
| Szabványok |
IEC 60947-7-3
IEC 60947-7-2 IEC 60947-7-1 |
| Sín | TS 35 |
| Telepítési útmutató | TS 35 |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 10 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 24 |
| PEN funkció | Nem |
| Névleges keresztmetszet | 4 mm² |
| Névleges feszültség | 36 V |
| Névleges DC feszültség | 36 V |
| Névleges áram | 6,3 A |
| Áram maximum vezetékoknál | 6,3 A |
| Szabványok |
IEC 60947-7-3
IEC 60947-7-2 IEC 60947-7-1 |
| Fajlagos ellenállás az IEC 60947-7-x szerint | 1 mΩ |
| Névleges lökőfeszültség | 6 kV |
| Szennyezés súlyossága | 3 |
| Túlfeszültség kategória | III |
| Tanúsítvány száma (cURus) | E60693 |
| Vezetékméret, gyári vezetékezés, max. (cURus) | 12 AWG |
| Vezetékméret, gyári vezetékezés, min. (cURus) | 24 AWG |
| Vezetékméret, terepi vezetékezés, min. (cURus) | 24 AWG |
| Vezetékméret, terepi vezetékzés max. (cURus) | 12 AWG |
| Termékinformáció | A feszültség függ a kiválasztott biztosítéktól vagy a kiválasztott jelzőfénytől |
| Approval/Certificate/Document of Conformity |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_302469)
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_302463) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_302464) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_302465) [CCC Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_307337) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_321644) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284530) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_316841) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_301930) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2894060000) |
| User Documentation | [NTI W2T 4 FS](https://mdcop.weidmueller.com/mediadelivery/asset/900_302472) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9,1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| Jóváhagyások |       |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURus) | E60693 |
