Tulajdonságok

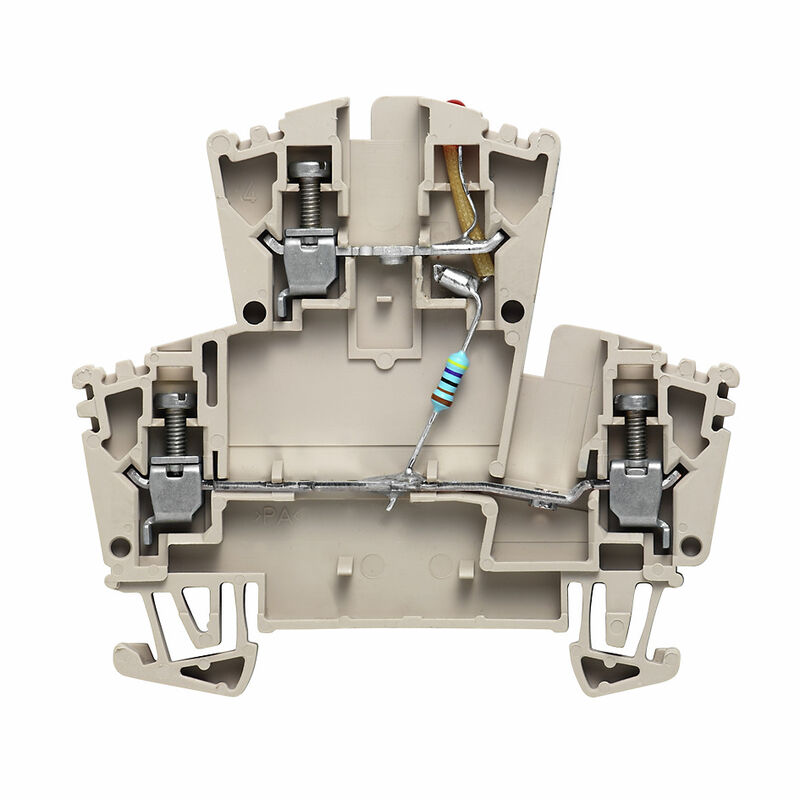

| Változat | Csatlakozóelem-sorkapocs, Csavaros csatlakozás, sötétbézs, 2.5 mm², 24 V, 24 V, Csatlakozások száma: 3, Szintek száma: 2, TS 35, V-0, Wemid |
| Rendelési szám | 1023600000 |
| Típus | WDK 2.5 LD RT 24VDC +- |
| GTIN (EAN) | 4008190060855 |
| Qty. | 25 Darab |
| Mélység | 62,5 mm |
| Mélység (coll) | 2,461 inch |
| Mélység DIN sínnel együtt | 63 mm |
| Magasság | 69 mm |
| Magasság (coll) | 2,717 inch |
| Szélesség | 5,1 mm |
| Szélesség (coll) | 0,201 inch |
| Nettó tömeg | 11,19 g |
| Tárolási hőmérséklet | -25 °C...55 °C |
| Folyamatos üzemi hőmérséklet., min. | -50 °C |
| Folyamatos üzemi hőmérséklet., max. | 120 °C |
| REACH SVHC | / |
| RoHS megfelelőségi állapot | Megfelel, kivétellel |
| RoHS alóli kivétel (ha van/ismert ilyen) | 7cI |
| Anyag | Wemid |
| Szín | sötétbézs |
| UL 94 éghetőségi osztály | V-0 |
| Változat |
Csavaros csatlakozás
LED-del |
| Véglap szükséges | Igen |
| Potenciálok száma | 1 |
| Szintek száma | 2 |
| Rögzítési pontok száma szintenként | 2 |
| Potenciálok száma szintenként | 1 |
| Keresztkötött szintek belül | Igen |
| PE-csatlakozás | Nem |
| Sín | TS 35 |
| N funkció | Nem |
| PE működés | Nem |
| PEN funkció | Nem |

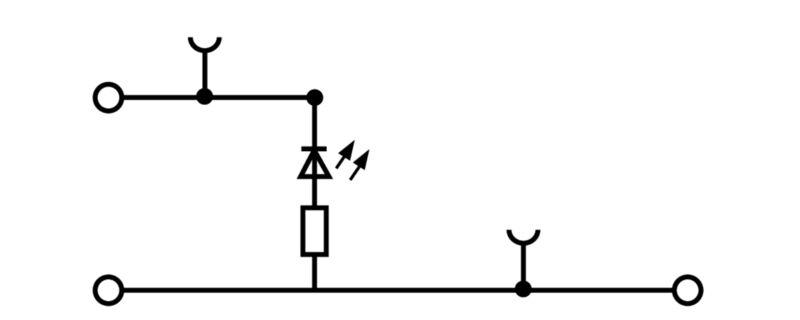

| Elektronikus komponens | piros LED |
| Felszerelés típusa | Felpattintható |
| Hasonló kapcsok száma | 1 |
| Nyitott oldala | jobb |
| Robbanásbiztosság szempontjából bevizsgált változat | Nem |
| Biztosítócsavar | M 2.5 |
| Csatlakozás típusa | Csavaros csatlakozás |
| Csatlakozás típusa 2 | Csavaros csatlakozás |
| Csatlakozási irány | oldalt |
| Csatlakozások száma | 3 |
| Csupaszolási hossz | 10 mm |
| Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,5 mm² |
| Kés mérete | 0,6 x 3,5 mm |
| Meghúzási nyomaték, max. | 0,6 Nm |
| Meghúzási nyomaték, min. | 0,4 Nm |
| Mérőeszköz, IEC 60947-1 | A3 |
| Rögzíthető vezeték |
|
| Rögzítési tartomány, névleges csatlakozás, max. | 4 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,13 mm² |
| Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 4 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max. | 2,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 2,5 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 4 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. | 1,5 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás | 4 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás | 0,5 mm² |
| TS 35 eltolás | 35,5 mm |
| Jelzőelem | piros |
| Kijelző üzemi feszültsége, max. | 24 V |
| Kijelző üzemi feszültsége, min. | 24 V |
| Visszajelző feszültségének típusa | DC |
| Áram | 5 mA |
| Szabványok | IEC 60947-7-1 |
| Sín | TS 35 |
| Névleges keresztmetszet | 2,5 mm² |
| Névleges feszültség | 24 V |
| Névleges DC feszültség | 24 V |
| Névleges áram | 10 A |
| Áram maximum vezetékoknál | 10 A |
| Szabványok | IEC 60947-7-1 |
| Fajlagos ellenállás az IEC 60947-7-x szerint | 1,33 mΩ |
| Névleges lökőfeszültség | 0,8 kV |
| Teljesítményveszteség az IEC 60947-7-x szerint | 0,77 W |
| Szennyezés súlyossága | 3 |
| Túlfeszültség kategória | III |
| Termékinformáció | A megengedett folytonos üzemi hőmérsékletet be kell tartani |
| Approval/Certificate/Document of Conformity |
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37165)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59638) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1023600000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1023600000) |
| User Documentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000903 |
| ETIM 7.0 | EC000903 |
| ETIM 8.0 | EC000903 |
| ETIM 9.0 | EC000903 |
| ECLASS 9.0 | 27-14-11-27 |
| ECLASS 9,1 | 27-14-11-47 |
| ECLASS 10.0 | 27-14-11-27 |
| ECLASS 11.0 | 27-14-11-27 |
| ECLASS 12.0 | 27-14-11-27 |
| ECLASS 13.0 | 27-25-01-14 |
| ECLASS 14.0 | 27-25-01-14 |
| Jóváhagyások |   |
| ROHS | Megfelel |
