Tulajdonságok

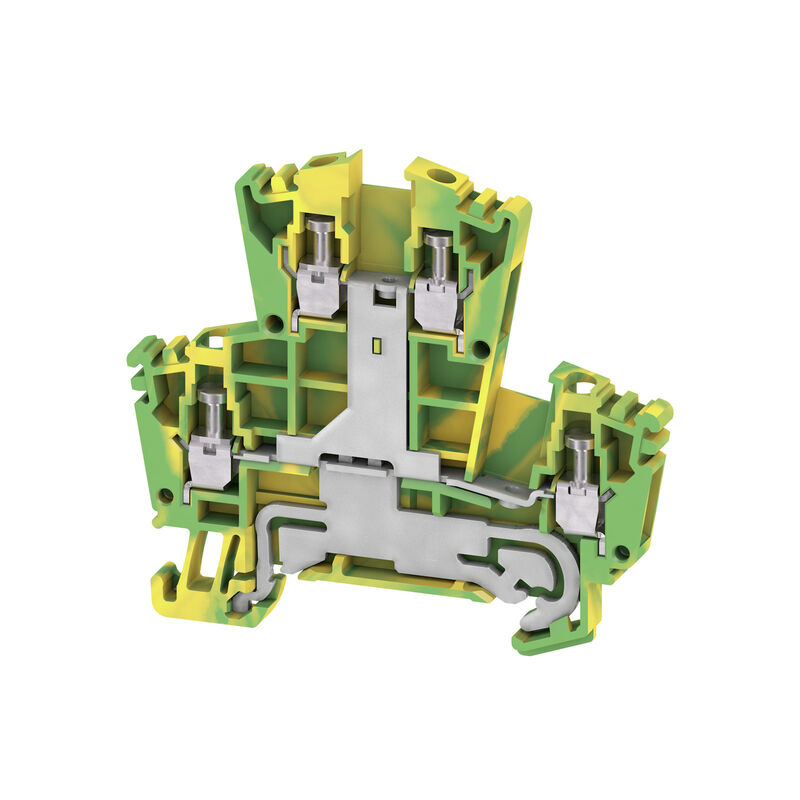

Változat | Többemeletes földelő sorkapocs, Csavaros csatlakozás, Zöld / sárga, 2.5 mm², 400 V, Csatlakozások száma: 4, Szintek száma: 2, TS 35, V-0, Wemid |
Rendelési szám | 1036300000 |
Típus | WDK 2.5PE |
GTIN (EAN) | 4008190297565 |
Qty. | 50 Darab |
Mélység | 62,5 mm |
Mélység (coll) | 2,461 inch |
Mélység DIN sínnel együtt | 63,5 mm |
Magasság | 69,5 mm |
Magasság (coll) | 2,736 inch |
Szélesség | 5,1 mm |
Szélesség (coll) | 0,201 inch |
Nettó tömeg | 17,62 g |
Tárolási hőmérséklet | -25 °C...55 °C |
Üzemi hőmérsékleti tartomány | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
Folyamatos üzemi hőmérséklet., min. | -60 °C |
Folyamatos üzemi hőmérséklet., max. | 130 °C |
RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
REACH SVHC | No SVHC above 0.1 wt% |
Anyag | Wemid |
Szín | Zöld / sárga |
UL 94 éghetőségi osztály | V-0 |
Tanúsítvány száma (ATEX) | DEMKO15ATEX1346U |
Tanúsítvány száma (IECEX) | IECEXULD15.0003U |
Vezetékkeresztmetszet, max. (ATEX) | 4 mm² |
Vezetékkeresztmetszet, max. (IECEX) | 4 mm² |
Üzemi hőmérsékleti tartomány | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
EN 60079-7 jelölés | Ex eb II C Gb |
2014/34/EU címke | II 2 G D |
Változat |
Csavaros csatlakozás
PE-csatlakozással Egyik oldalon szabad vég |
Véglap szükséges | Igen |
Potenciálok száma | 1 |
Szintek száma | 2 |
Rögzítési pontok száma szintenként | 2 |
Potenciálok száma szintenként | 1 |
Keresztkötött szintek belül | Igen |
PE-csatlakozás | Igen |
Sín | TS 35 |
N funkció | Nem |
PE működés | Igen |
PEN funkció | Nem |
Felszerelés típusa | Felpattintható |
Hasonló kapcsok száma | 1 |
Nyitott oldala | jobb |
Robbanásbiztosság szempontjából bevizsgált változat | Igen |
Biztosítócsavar | M 2.5 |
Csatlakozás típusa | Csavaros csatlakozás |
Csatlakozási irány | felső |
Csatlakozások száma | 4 |
Csupaszolási hossz | 10 mm |
Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,5 mm² |
Kés mérete | 0,6 x 3,5 mm |
Meghúzási nyomaték, max. | 0,6 Nm |
Meghúzási nyomaték, min. | 0,4 Nm |
Mérőeszköz, IEC 60947-1 | A3 |
Rögzítési tartomány, névleges csatlakozás, max. | 4 mm² |
Rögzítési tartomány, névleges csatlakozás, min. | 0,05 mm² |
Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min. | 0,5 mm² |
Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 4 mm² |
Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,5 mm² |
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max. | 2,5 mm² |
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 2,5 mm² |
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 4 mm² |
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. | 1,5 mm² |
Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás | 4 mm² |
Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás | 0,5 mm² |
Tanúsítvány száma (CSA) | 200039-1057876 |
Vezeték keresztmetszet, max. (CSA) | 12 AWG |
Vezeték keresztmetszet, min. (CSA) | 26 AWG |
TS 35 eltolás | 32 mm |
Szabványok | IEC 60947-7-2 |
Sín | TS 35 |
Névleges rövid idejű áram | 300 A (2,5 mm²) |
PEN funkció | Nem |
Névleges keresztmetszet | 2,5 mm² |
Névleges feszültség a szomszédos kapcsokra vonatkozóan | 400 V |
Névleges DC feszültség | 400 V |
Szabványok | IEC 60947-7-2 |
Fajlagos ellenállás az IEC 60947-7-x szerint | 1,33 mΩ |
Névleges lökőfeszültség a szomszédos kapocs felé | 6 kV |
Teljesítményveszteség az IEC 60947-7-x szerint | 0,77 W |
Szennyezés súlyossága | 3 |
Tanúsítvány száma (cURus) | E60693 |
Vezetékméret, gyári vezetékezés, max. (cURus) | 12 AWG |
Vezetékméret, gyári vezetékezés, min. (cURus) | 26 AWG |
Vezetékméret, terepi vezetékezés, min. (cURus) | 22 AWG |
Vezetékméret, terepi vezetékzés max. (cURus) | 12 AWG |
