Tulajdonságok
| Változat | Mérő-bontó sorkapocs, Csavaros csatlakozás, sötétbézs, 2.5 mm², 20 A, 250 V, Csatlakozások száma: 4, Szintek száma: 2, TS 35, V-0, Wemid |
| Rendelési szám | 1143010000 |
| Típus | WMF 2.5 DI BLZ PE |
| GTIN (EAN) | 4032248926169 |
| Qty. | 50 Darab |
| Mélység | 44,5 mm |
| Mélység (coll) | 1,752 inch |
| Mélység DIN sínnel együtt | 45 mm |
| Magasság | 90 mm |
| Magasság (coll) | 3,543 inch |
| Szélesség | 5,08 mm |
| Szélesség (coll) | 0,2 inch |
| Nettó tömeg | 13,2 g |
| Tárolási hőmérséklet | -25 °C...55 °C |
| Folyamatos üzemi hőmérséklet., min. | -50 °C |
| Folyamatos üzemi hőmérséklet., max. | 120 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Anyag | Wemid |
| Szín | sötétbézs |
| UL 94 éghetőségi osztály | V-0 |
| Változat |

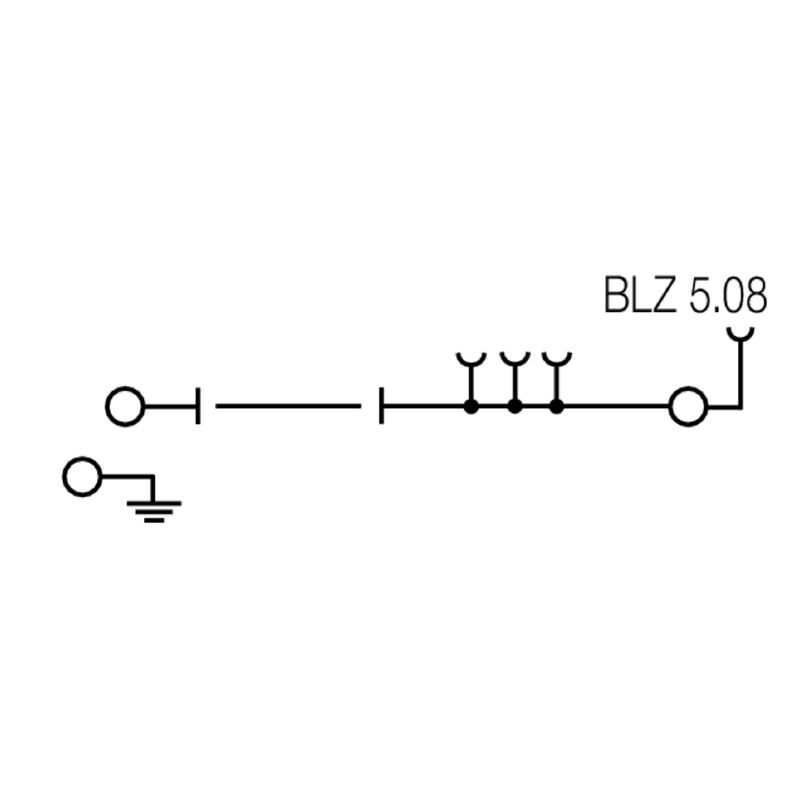

2 csavaros csatlakozás - 1 dugaszolható csatlakozás
Távtartó PE-csatlakozással dugaszolható keresztösszekötőhöz Egyik oldalon szabad vég |
| Véglap szükséges | Igen |
| Szintek száma | 2 |
| Keresztkötött szintek belül | Nem |
| Sín | TS 35 |
| Bepattintható csapokkal | Nem |
| Felpattintható | Nem |
| Felszerelés típusa | Felpattintható |
| Nyitott oldala | jobb |
| Csatlakozás típusa, kiegészítő csatlakozás | Dugaszolható csatlakozás |
| Biztosítócsavar | M 3 |
| Csatlakozás típusa | Csavaros csatlakozás |
| Csatlakozás típusa 2 | Dugaszolható csatlakozás |
| Csatlakozási irány | oldalt |
| Csatlakozások száma | 4 |
| Csupaszolási hossz | 10 mm |
| Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,5 mm² |
| Kés mérete | 0,6 x 3,5 mm |
| Meghúzási nyomaték, max. | 0,6 Nm |
| Meghúzási nyomaték, min. | 0,5 Nm |
| Mérőeszköz, IEC 60947-1 | A3 |
| Rögzítési tartomány, névleges csatlakozás, max. | 4 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,5 mm² |
| Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 12 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 26 |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 4 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max. | 2,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 2,5 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 4 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. | 1,5 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás | 4 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás | 0,5 mm² |
| B feszültség nagyság (CSA) | 300 V |
| B áram nagyság (CSA) | 19 A |
| D feszültség nagyság (CSA) | 300 V |
| D áram nagyság (CSA) | 10 A |
| Tanúsítvány száma (CSA) | 200039-1057876 |
| Vezeték keresztmetszet, max. (CSA) | 12 AWG |
| Vezeték keresztmetszet, min. (CSA) | 26 AWG |
| Integrált vizsgálóaljzat | Nem |
| Keresztösszekötés | nélkül |
| Rés | Csuklós |
| Szabványok |
IEC 60947-7-2
IEC 61984 IEC 60947-7-1 szerint |
| Sín | TS 35 |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 12 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 26 |
| Névleges keresztmetszet | 2,5 mm² |
| Névleges feszültség | 250 V |
| Névleges DC feszültség | 250 V |
| Névleges áram | 20 A |
| Áram maximum vezetékoknál | 20 A |
| Szabványok |
IEC 60947-7-2
IEC 61984 IEC 60947-7-1 szerint |
| Fajlagos ellenállás az IEC 60947-7-x szerint | 1,33 mΩ |
| Névleges lökőfeszültség | 8 kV |
| Teljesítményveszteség az IEC 60947-7-x szerint | 0,77 W |
| Szennyezés súlyossága | 3 |
| Túlfeszültség kategória | III |
| B feszültség nagyság (cURus) | 300 V |
| B áram nagyság (cURus) | 19 A |
| D feszültség nagyság (cURus) | 300 V |
| D áram nagyság (cURus) | 10 A |
| Tanúsítvány száma (cURus) | E60693 |
| Vezeték keresztmetszet, max. (cURus) | 12 AWG |
| Vezeték keresztmetszet, min. (cURus) | 26 AWG |
| Vezetékméret, gyári vezetékezés, max. (cURus) | 12 AWG |
| Vezetékméret, gyári vezetékezés, min. (cURus) | 26 AWG |
| Vezetékméret, terepi vezetékezés, min. (cURus) | 26 AWG |
| Vezetékméret, terepi vezetékzés max. (cURus) | 12 AWG |
| Approval/Certificate/Document of Conformity |
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37219)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60563) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1143010000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1143010000) |
| User Documentation |
[Beipackzettel_WMF.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35349)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000902 |
| ETIM 7.0 | EC000902 |
| ETIM 8.0 | EC000902 |
| ETIM 9.0 | EC000902 |
| ECLASS 9.0 | 27-14-11-26 |
| ECLASS 9,1 | 27-14-11-26 |
| ECLASS 10.0 | 27-14-11-26 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-09 |
| ECLASS 14.0 | 27-25-01-09 |
| Jóváhagyások |     |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURus) | E60693 |
