Tulajdonságok

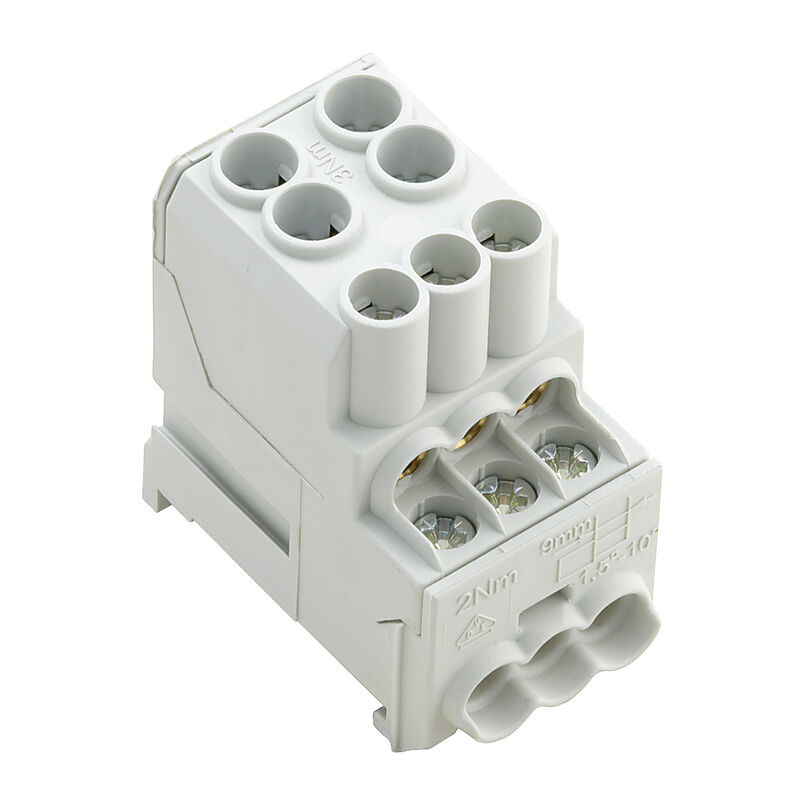

| Változat | Potenciálelosztó kapocs, Csavaros csatlakozás, Világosszürke, 25 mm², 101 A, 1000 V, Csatlakozások száma: 10, Szintek száma: 1, TS 35, V-0, Wemid |
| Rendelési szám | 1561910000 |
| Típus | WPD 100 2X25/6X10 GY |
| GTIN (EAN) | 4050118367218 |
| Qty. | 3 Darab |
| Mélység | 49 mm |
| Mélység (coll) | 1,929 inch |
| Magasság | 55,4 mm |
| Magasság (coll) | 2,181 inch |
| Szélesség | 30,2 mm |
| Szélesség (coll) | 1,189 inch |
| Nettó tömeg | 102 g |
| Tárolási hőmérséklet | -25 °C...55 °C |
| Folyamatos üzemi hőmérséklet., min. | -50 °C |
| Folyamatos üzemi hőmérséklet., max. | 130 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétellel |
| RoHS alóli kivétel (ha van/ismert ilyen) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9b5f0838-1f0b-4c14-9fc7-3f5e6ee75be2 |
| Anyag | Wemid |
| Szín | Világosszürke |
| UL 94 éghetőségi osztály | V-0 |
| Változat | Csavaros csatlakozás |
| Véglap szükséges | Nem |
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Rögzítési pontok száma szintenként | 2 |
| Potenciálok száma szintenként | 1 |
| Keresztkötött szintek belül | Igen |
| PE-csatlakozás | Nem |
| Sín | TS 35 |
| N funkció | Nem |
| PE működés | Nem |
| PEN funkció | Nem |
| Felszerelés típusa | Felpattintható |
| Nyitott oldala | zárt |
| Robbanásbiztosság szempontjából bevizsgált változat | Igen |
| Telepítési útmutató | Tartósínek / szerelőlapok |
| Csatlakozás típusa, kiegészítő csatlakozás | Csavaros csatlakozás |
| Csatlakozás típusa | Csavaros csatlakozás |
| Csatlakozás típusa 2 | Csavaros csatlakozás |
| Csatlakozási irány | oldalt |
| Csatlakozások száma | 10 |
| Rögzítési tartomány, névleges csatlakozás, max. | 25 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 1,5 mm² |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 4 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 16 |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max. | 16 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 25 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás | 25 mm² |
| Pólusszám | 1 |
| Szabványok | IEC 60998-2-1 |
| Sín | TS 35 |
| Telepítési útmutató | Tartósínek / szerelőlapok |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 4 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 16 |
| Névleges keresztmetszet | 25 mm² |
| Névleges feszültség | 1 000 V |
| Névleges AC feszültség | 1 000 V |
| Névleges DC feszültség | 1 000 V |
| Névleges áram | 101 A |
| Szabványok | IEC 60998-2-1 |
| Approval/Certificate/Document of Conformity |
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89227)
[FIMKO certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152185) [VDE Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153699) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_97203) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39528) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1561910000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1561910000) |
| User Documentation |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[DATA SHEET WPD 100](https://mdcop.weidmueller.com/mediadelivery/asset/900_89305) [Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919) [Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9,1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| ECLASS 14.0 | 27-25-01-19 |
| Jóváhagyások |     |
| ROHS | Megfelel |
